Der Versuchsstand ist einmalig und ein Einzelexemplar.

Er erlaubt zum einen die experimentelle Erprobung der passiven und aktiven Schwingungsisolation einer schwingungsfähigen Masse (Einmassenschwinger) bei einstellbaren Versuchsparametern

wie Massenträgheit, Dämpfung und Steifigkeit unter Einhaltung der Reproduzierbarkeit. Zum anderen erlaubt er den direkten Vergleich zwischen dem Vermögen, Schwingungen auf passive und auf aktive Art zu isolieren, d.h. mit und ohne eine geschwindigkeitsproportionale geregelte Dämpfung über ein Echtzeitregelsystem.

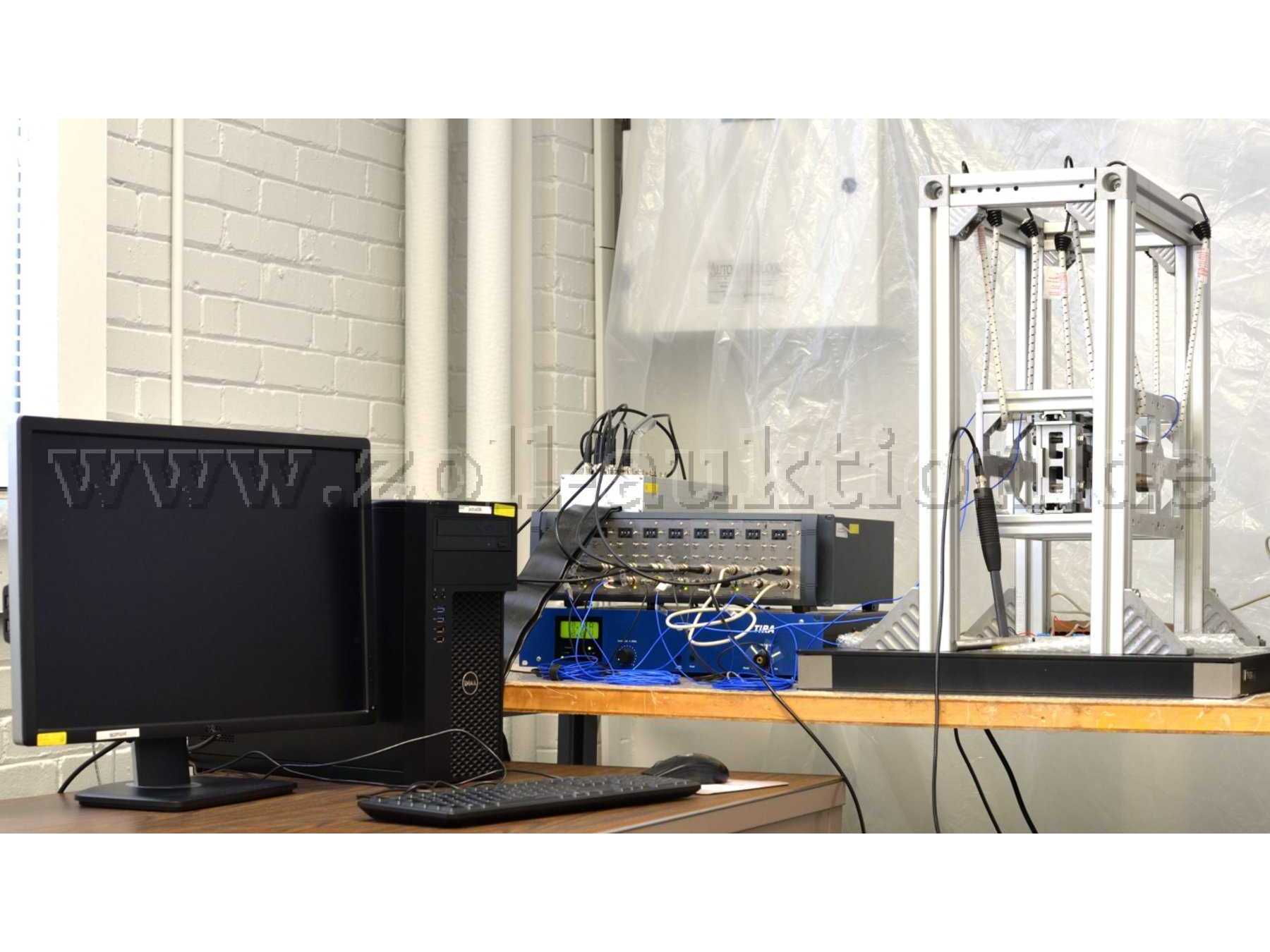

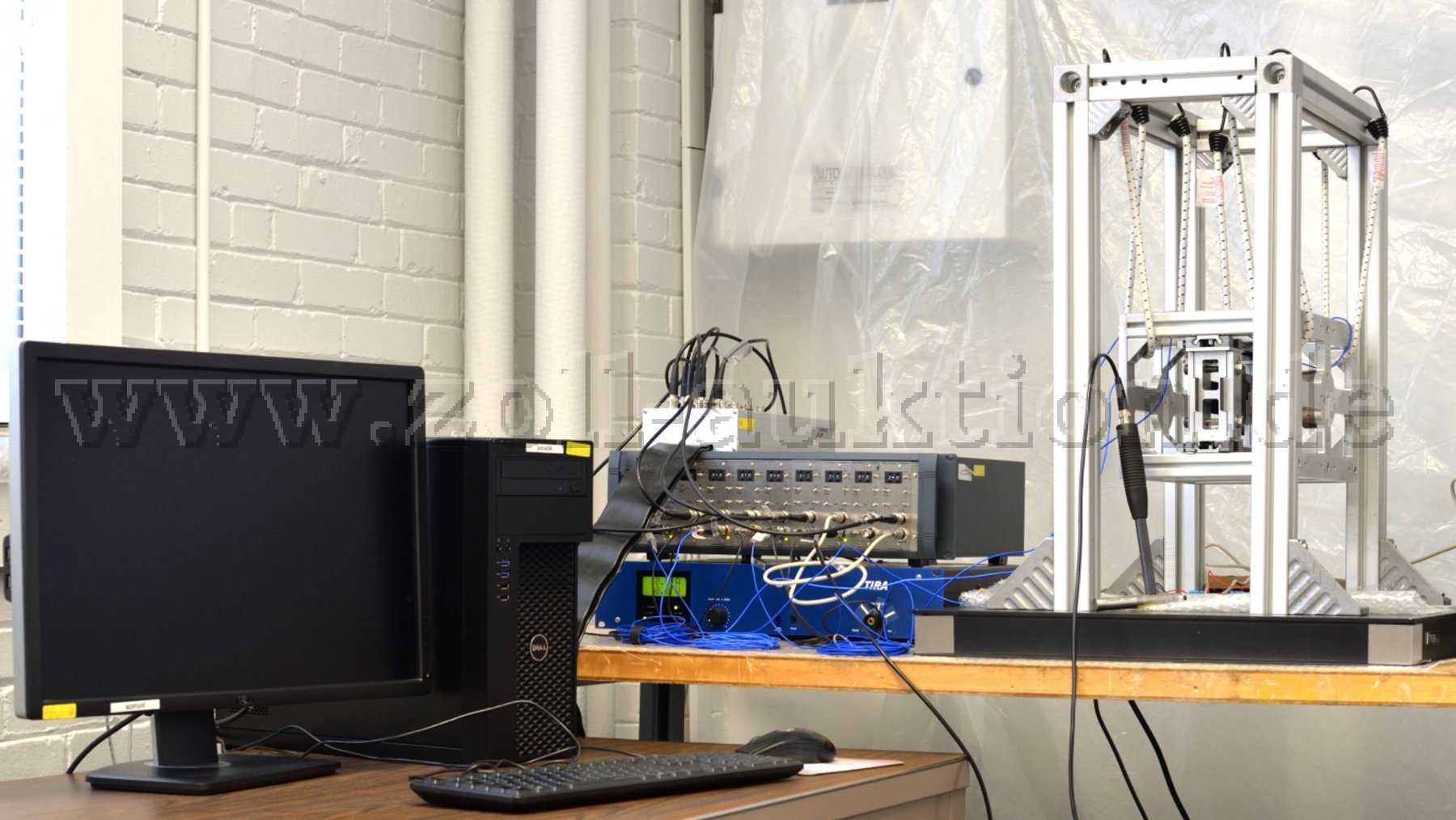

Der Versuchsstand besteht aus mehreren eigens konstruierten Bauteilen und zugekauften Geräten, Bild 1 und Tabelle 1.

Die Geräte entsprechen nicht mehr dem aktuellen Stand der Technik. Der Versuchsstand kann nur an einem Rechner mit dem installierten Softwarepaket MATLAB(R) der mittlerweile veralteten Version 9.6.0.1072779 (R2019a) betrieben werden.

Um die Kommunikation zwischen MATLAB und dem Echtzeitregelsystem dSpace zu gewährleisten, kann nur noch die ebenso veraltete dSpace Version Release 2017-A verwendet werden.

Die Firma dSpace unterstützt Release 2017-A nicht mehr über ein Service- bzw. Wartungsvertrag.

Die analoge Filterbank KEMO Benchmaster 21 sowie der Verstärker TIRA BAA60 entsprechen ebenso nicht mehr dem Stand der Technik und

werden nicht mehr über Wartungsverträge seitens der Hersteller gepflegt. Software, Echtzeitregelung, Filterbank, Verstärker, Impulshammer sowie die mechanische Konstruktion sind so aufeinander abgestimmt, dass nur in dieser vorliegenden Konfiguration erfolgreiche experimentelle Untersuchungen in einem adäquaten zeitlichen Aufwand möglich sind.

Der Versuchsstand ist als eine Einheit mit den o. g. veralteten Komponenten zu betrachten und nur als Einheit abzugeben.

Der Versuchsstand wurde 2022 gebraucht abgekauft und war seit 2022 bei uns im Einsatz.

Entstanden ist der Versuchstand in der Zeit zwischen 2015 und 2019.

Eine CE-Kennzeichnung ist nicht vorhanden.

Es sind keine Schäden vorhanden, der Versuchsstand ist funktionsfähig.

Der Versuchstand besteht aus folgenden Bauteilen:

Filterbank KEMO Benchmaster 21, PCB Synotech

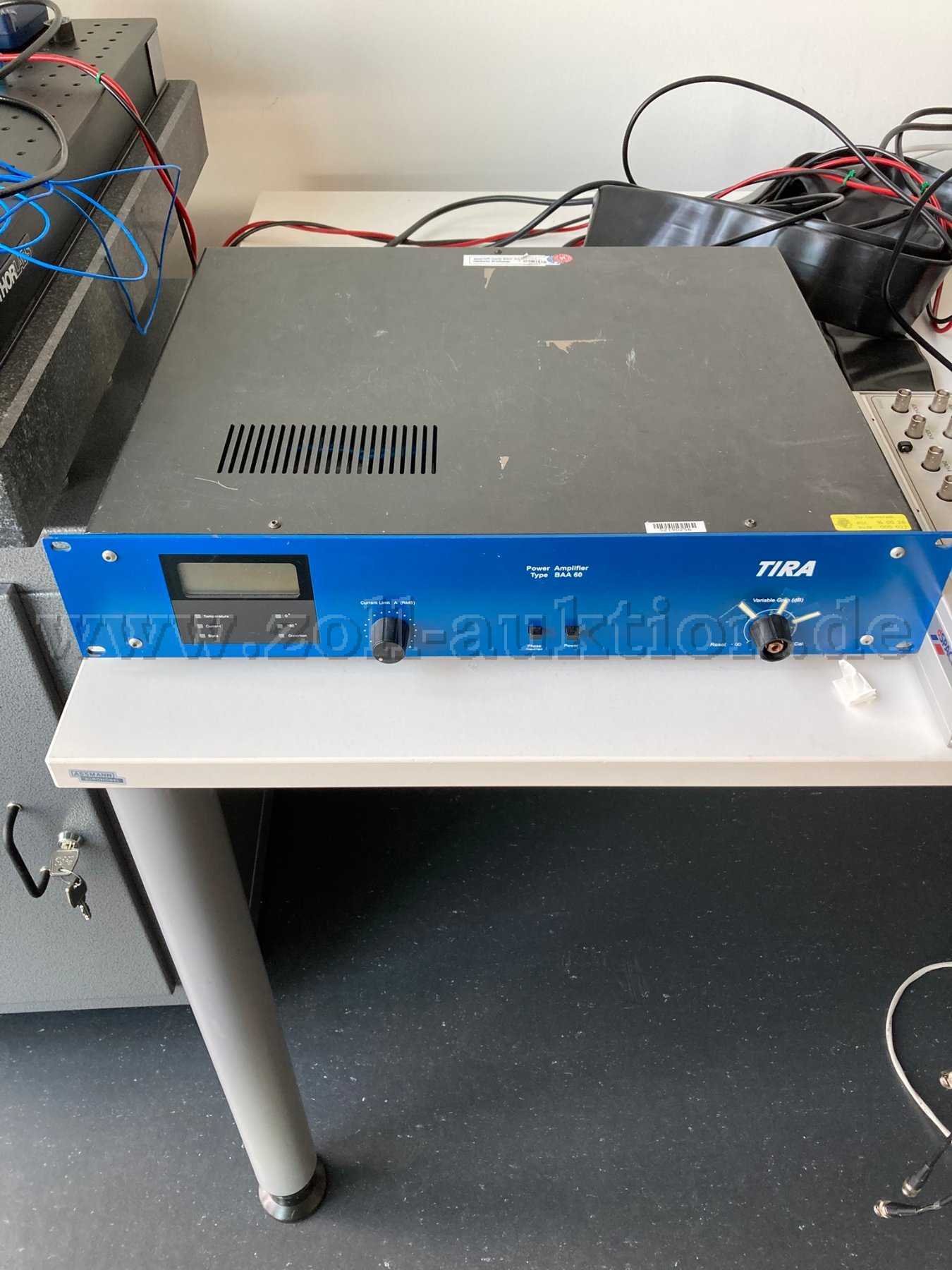

Verstärker TIRA BAA 60, Tira GmbH

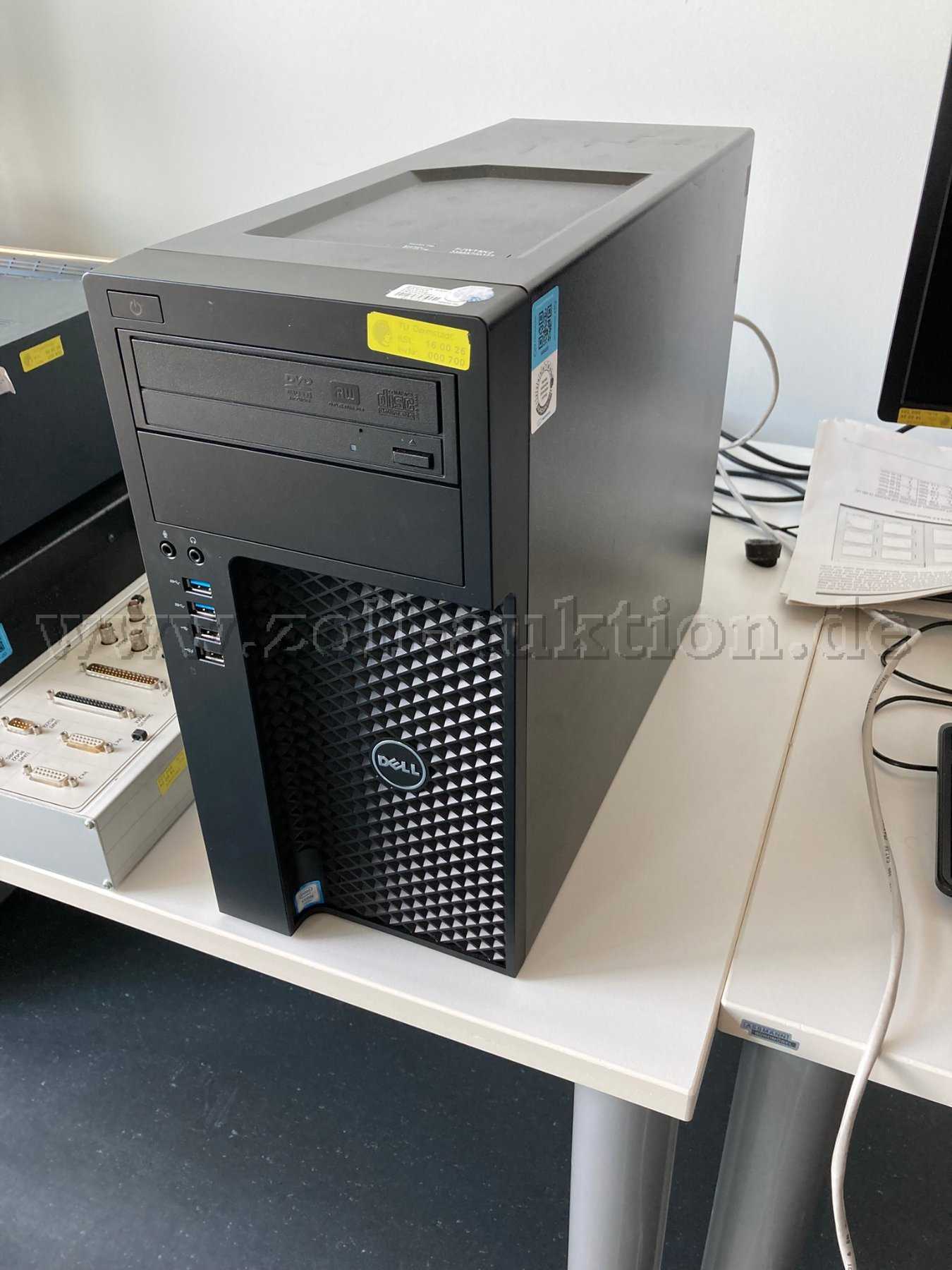

Computer Dell pctud36, Dell

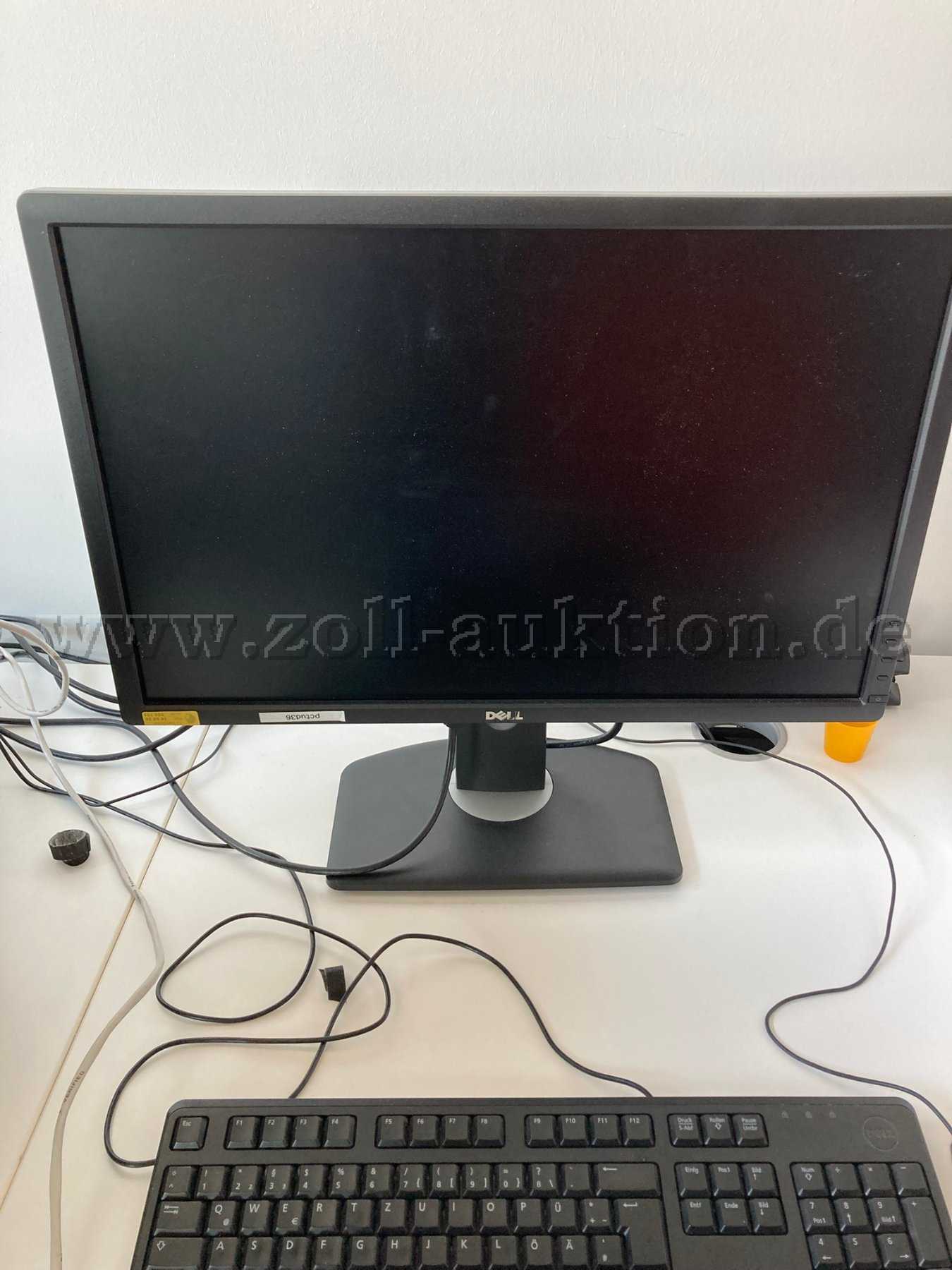

Bildschirm mit Fuß Dell pctud36, Dell

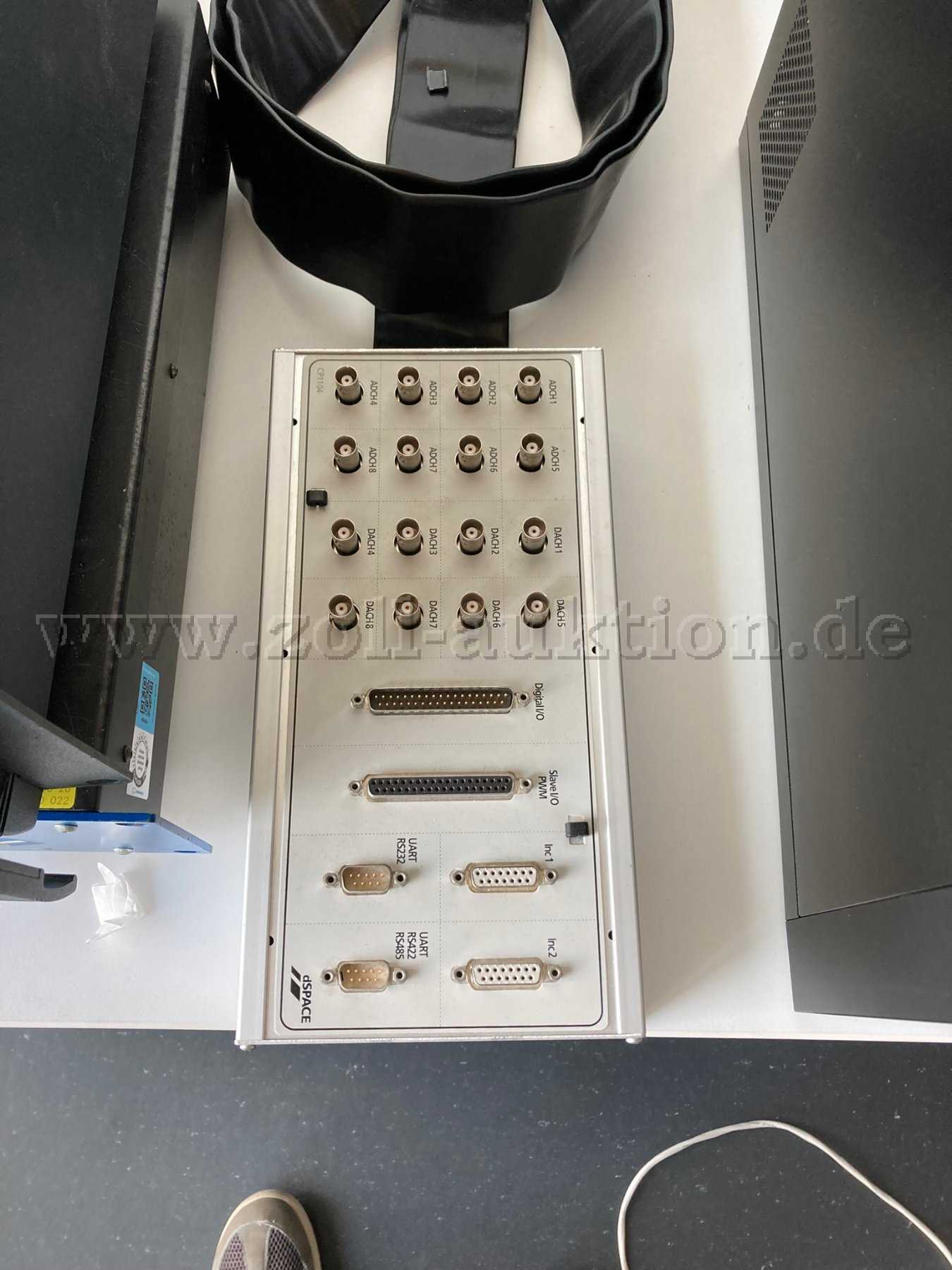

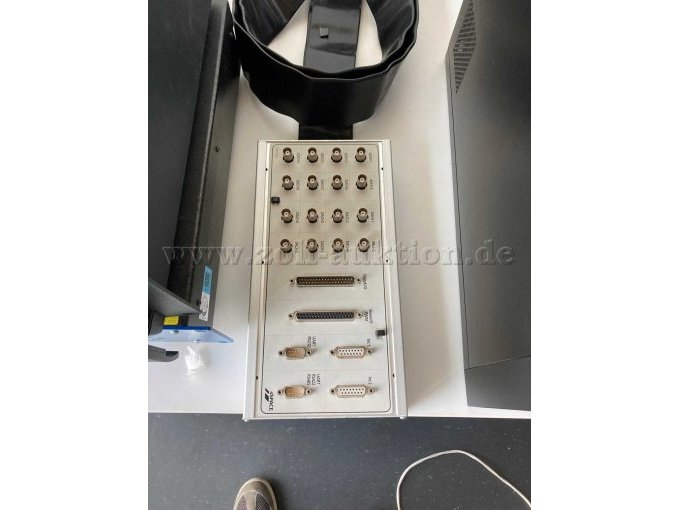

dSpace System ds1004, dSpace

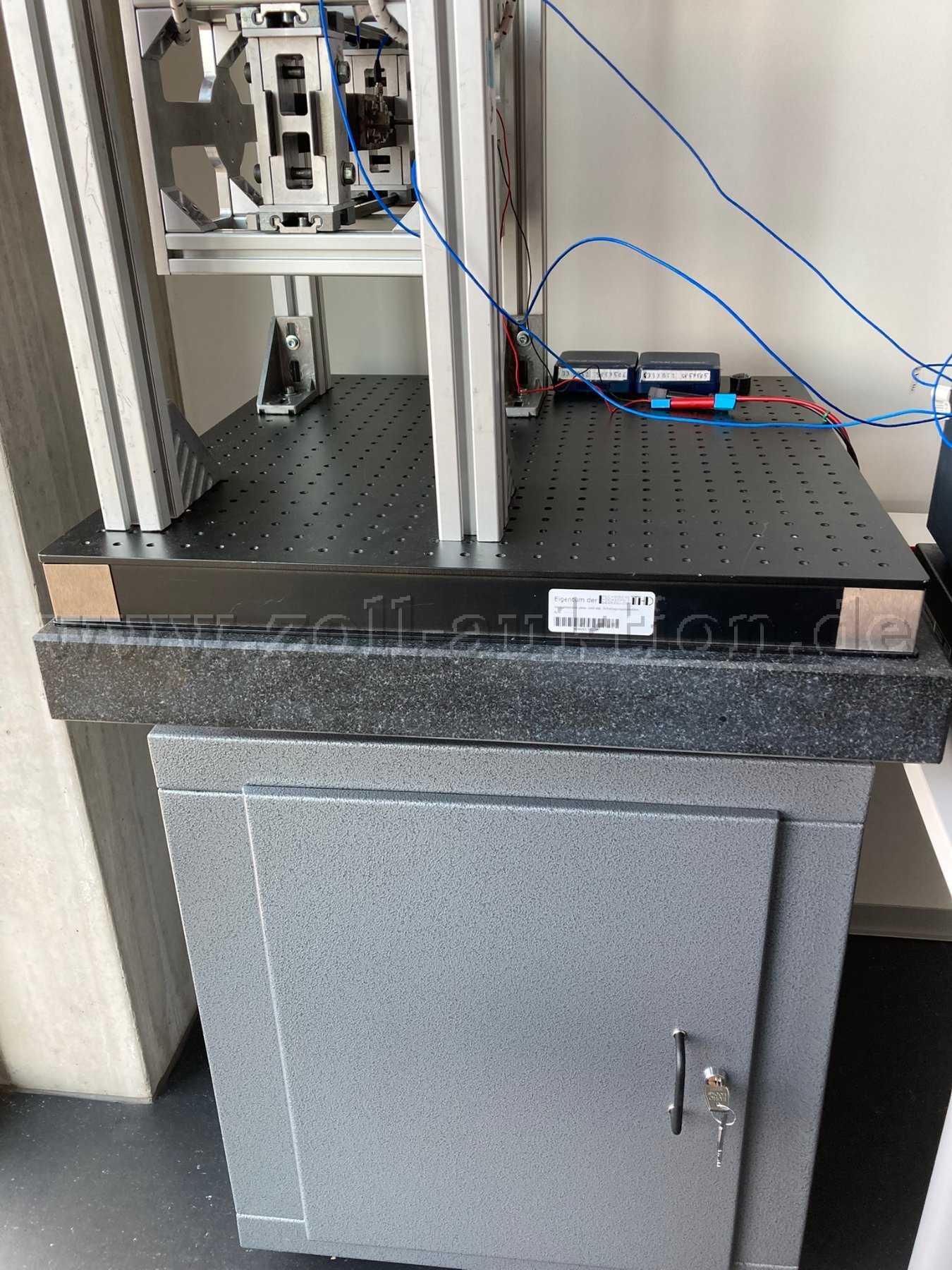

Breadboard, Thorlabs

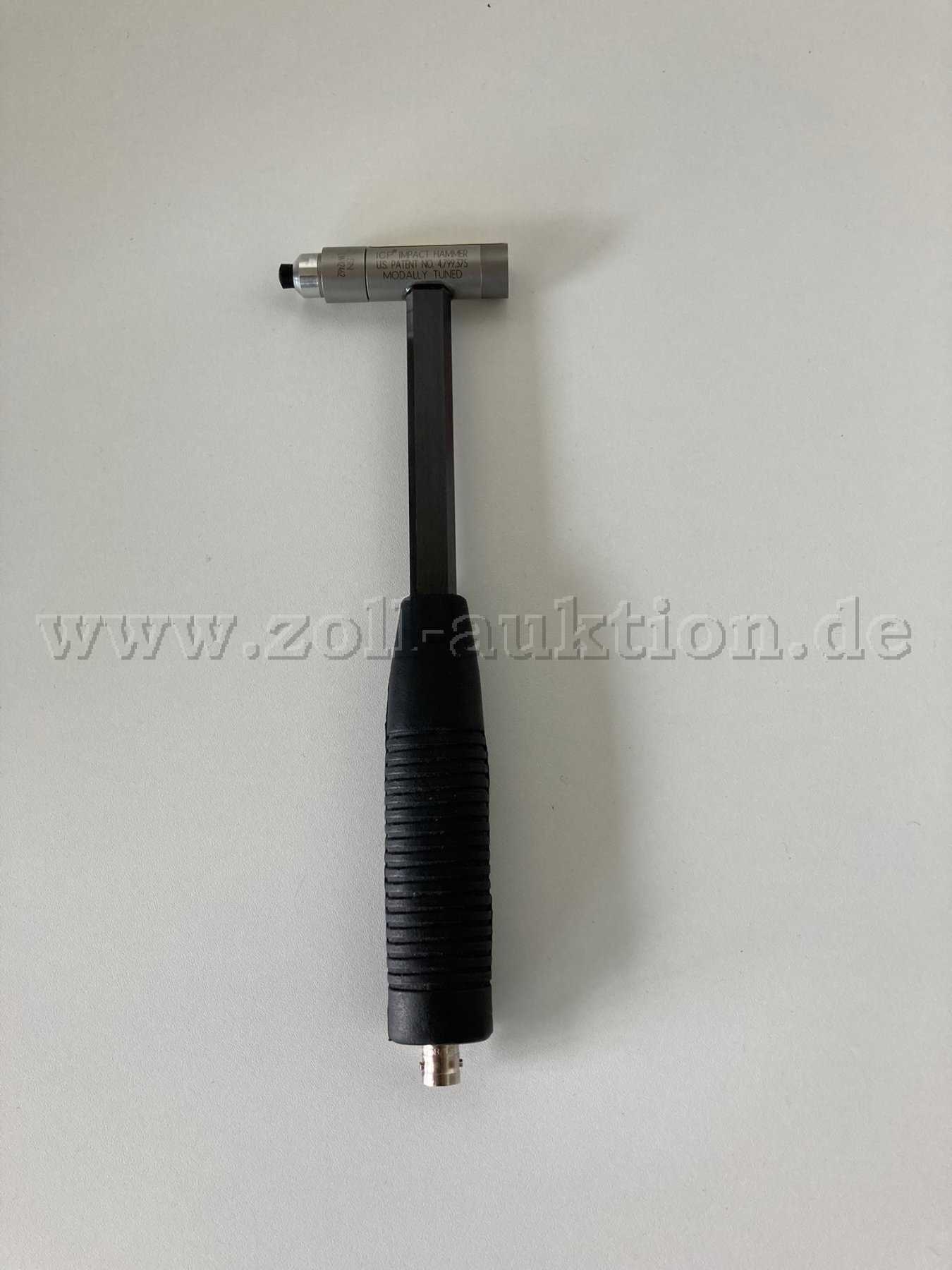

Impulshammer PCB-086C03, PCB Synotech

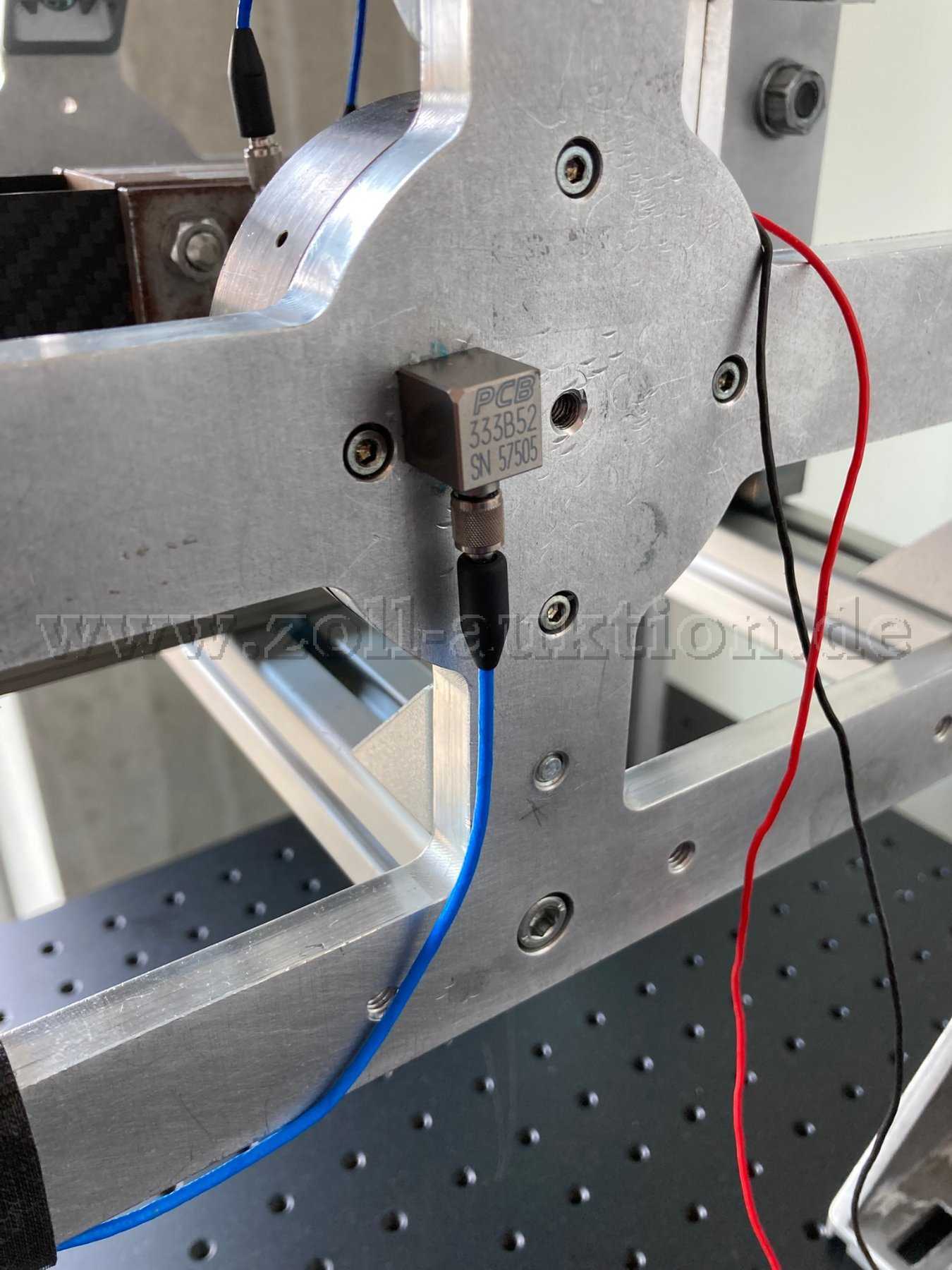

Modal-Vibrationsaufnehmer PCB-333B52, PCB Synotech

Modal-Vibrationsaufnehmer PCB-333B52, PCB Synotech

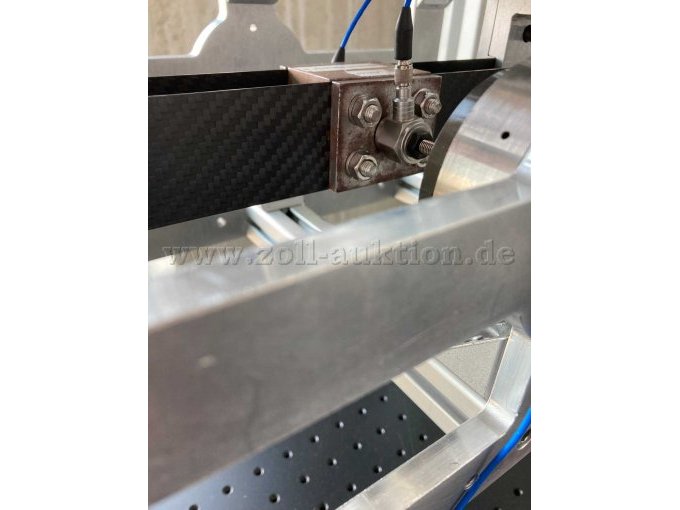

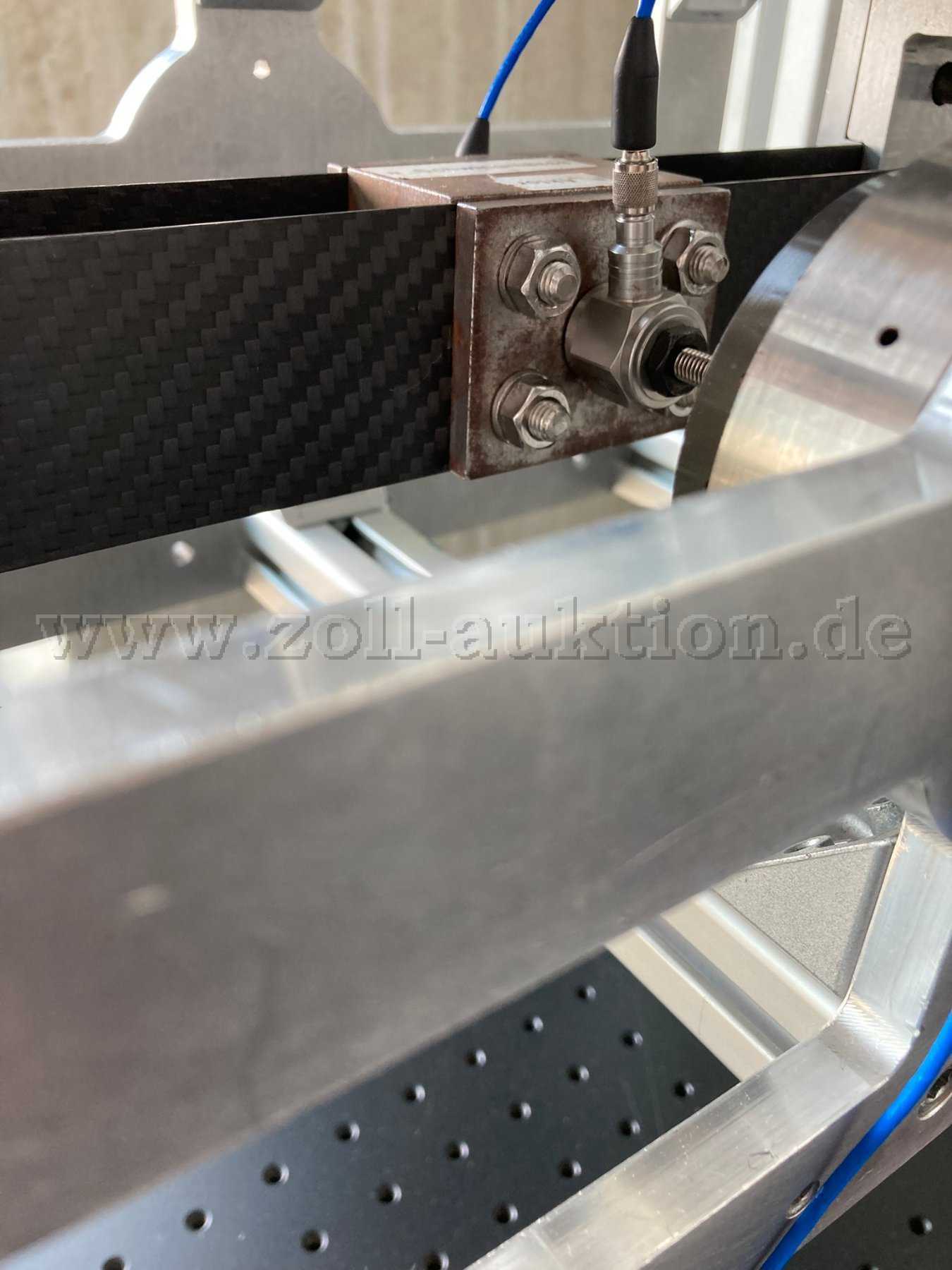

Kraftaufnehmer PCB-208C02, PCB Synotech

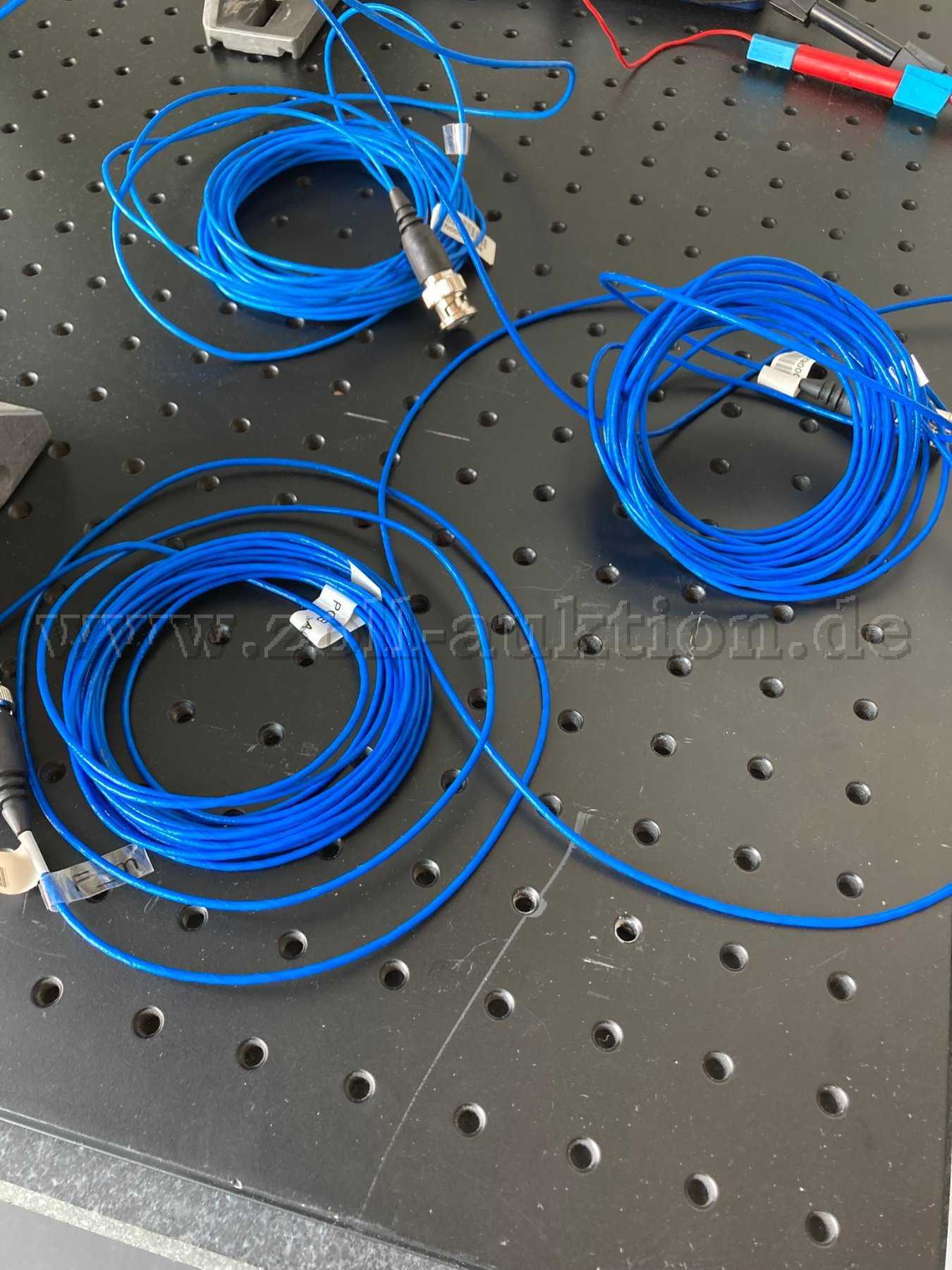

Teflon-Koaxialkabel, PCB Synotech

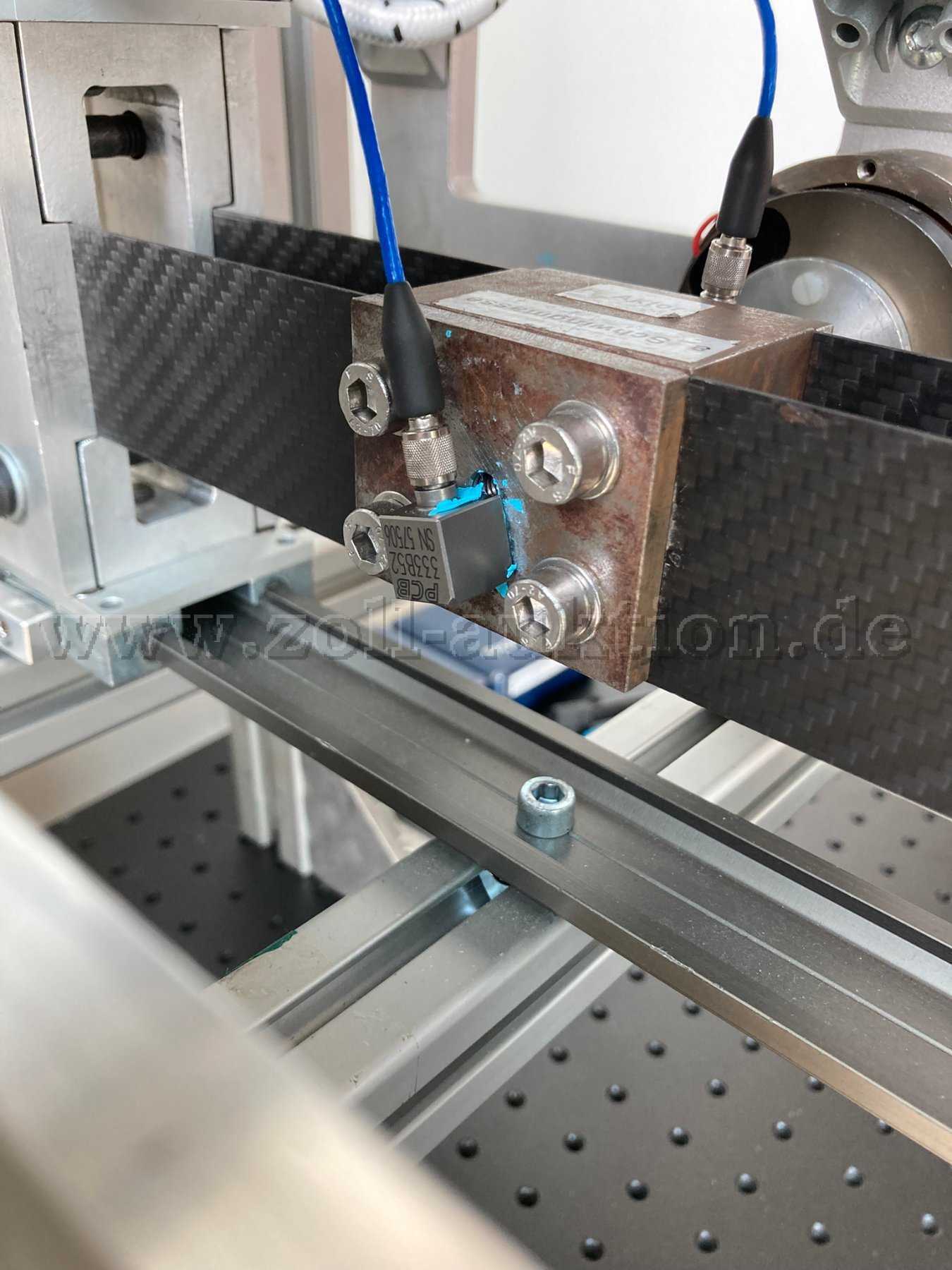

CFK-Blatfeder, CTG Carbon Team Germany GmbH

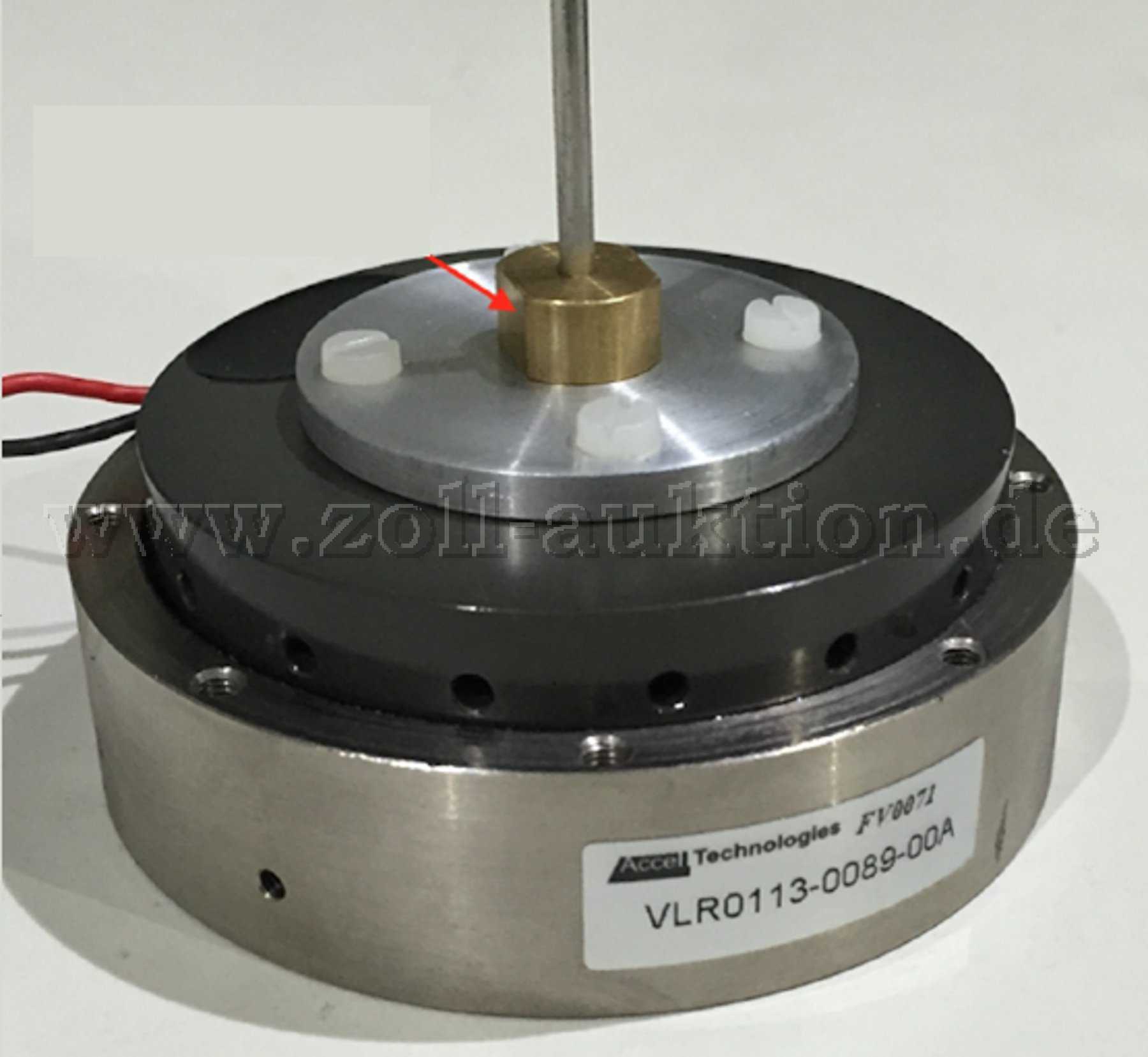

Schwingspule VLR0113-0089-00A, Willburger System GmbH

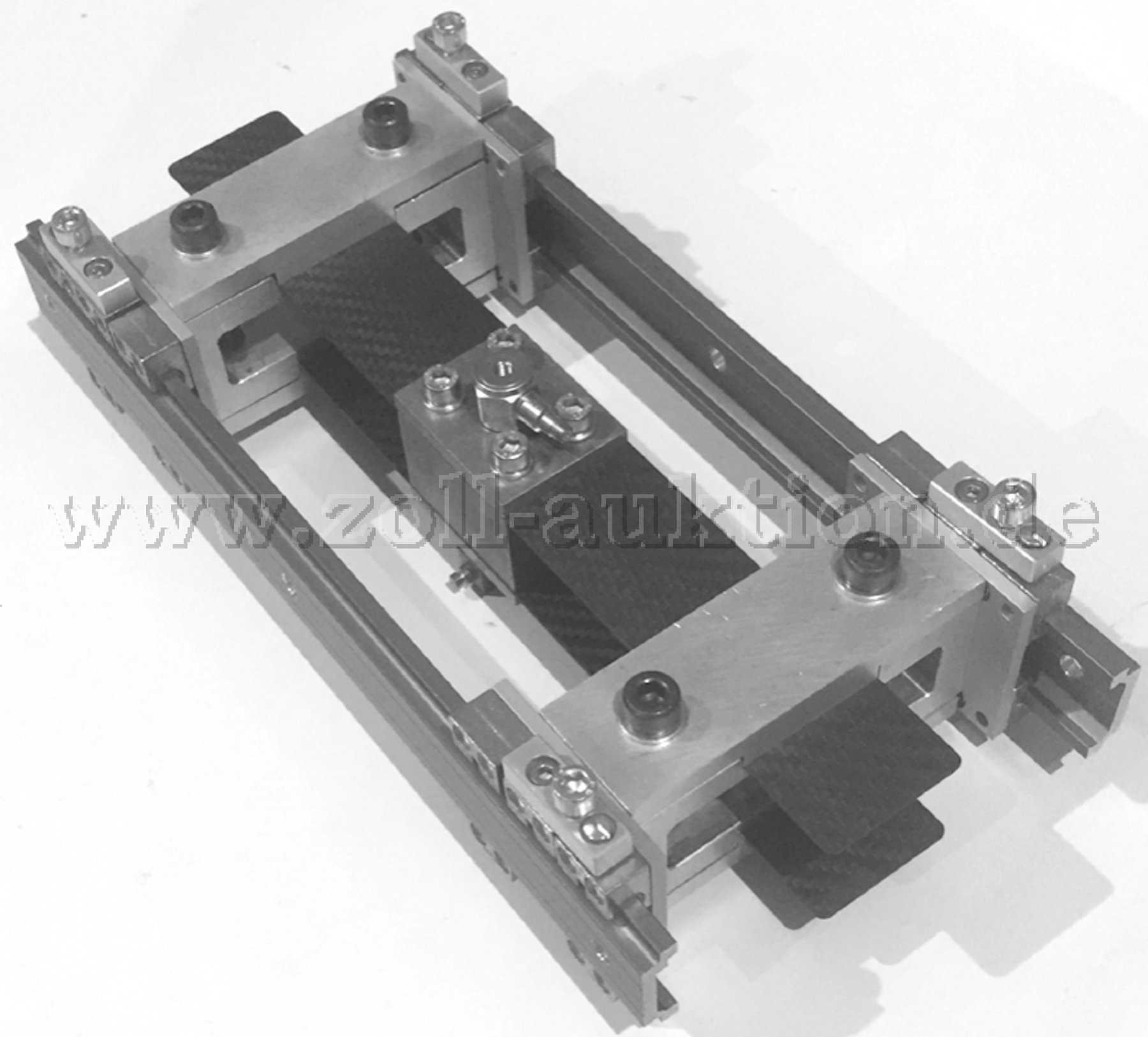

DryLin W Schlitten, igus GmbH

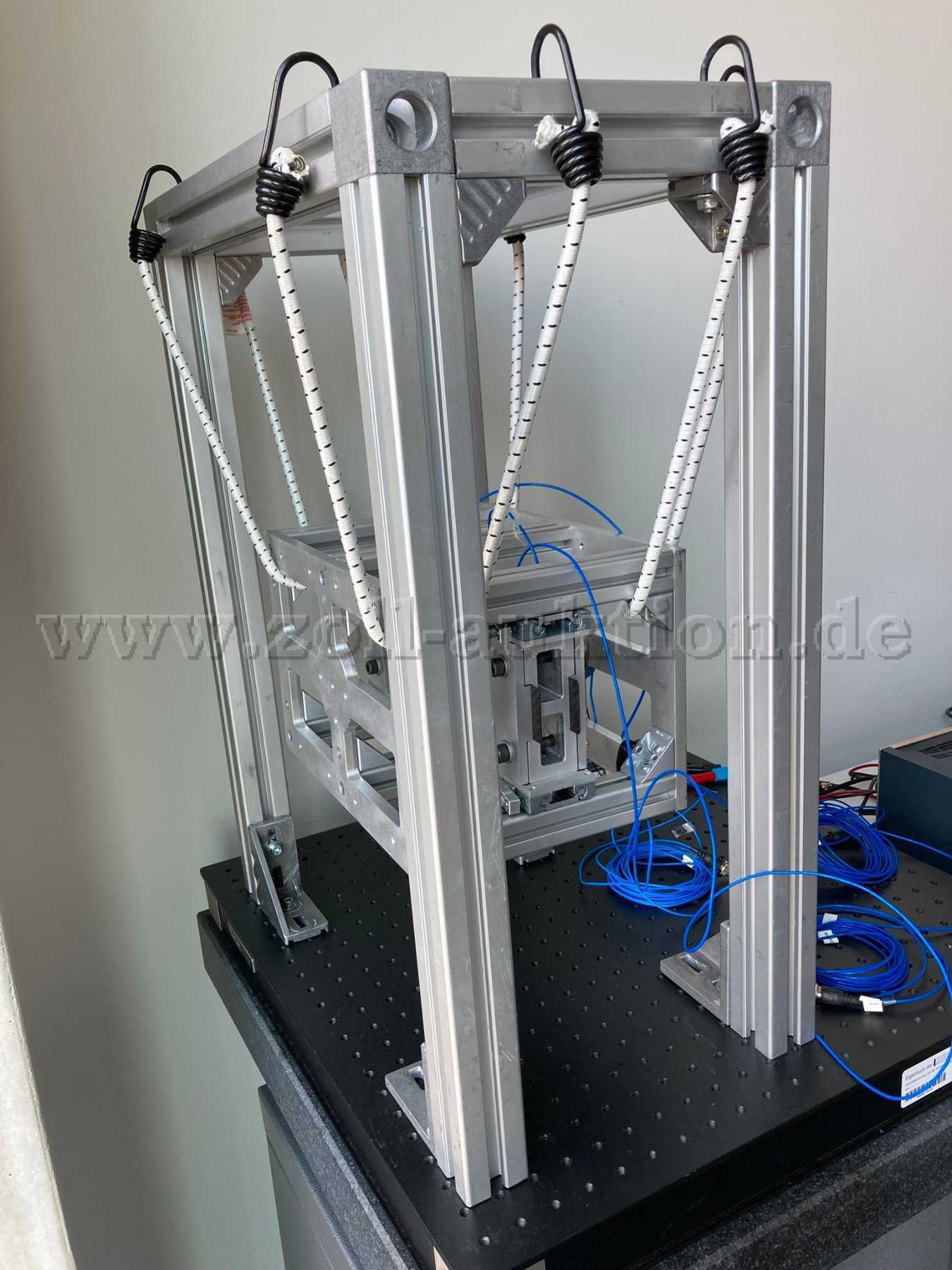

Eigenbauteil Profil, Fachgebiet pmd - TU Darmstadt

Diverse Kabel, Winkel, Profile, Werkzeug, o.ä.
