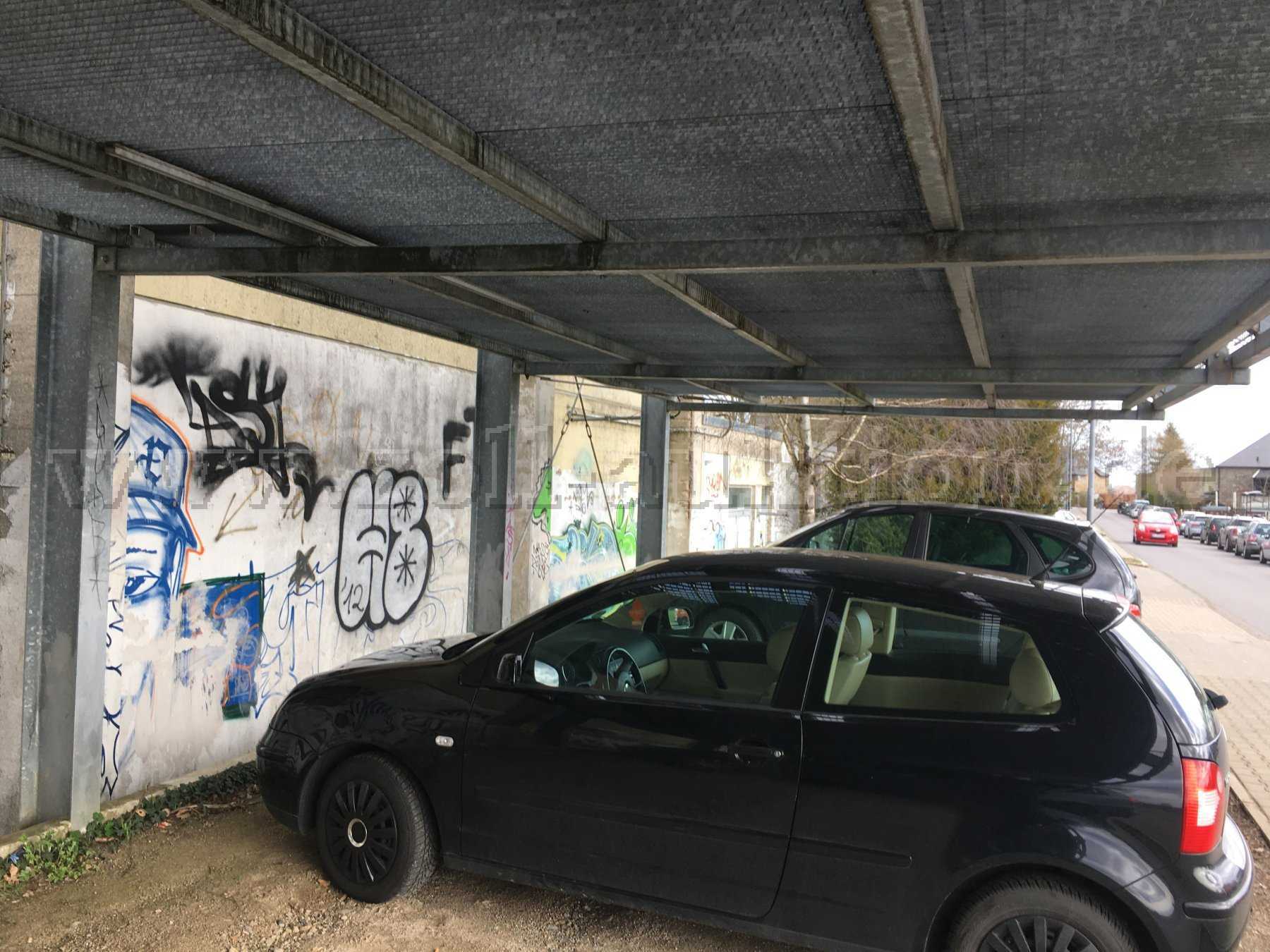

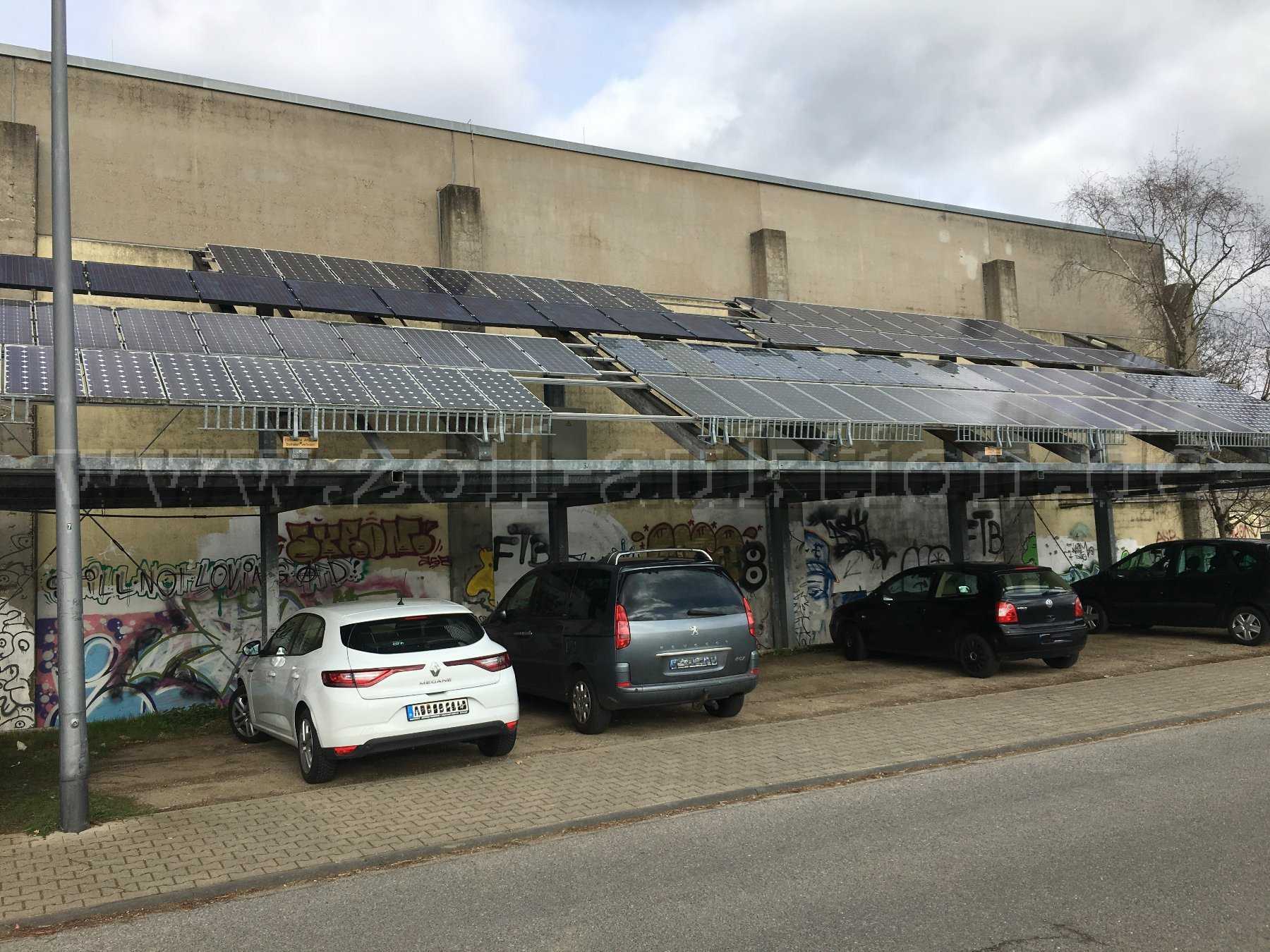

Angeboten wird eine verzinkte Stahlkostruktion mit Holzunterkonstruktion und PV- Modulen, welche derzeit als Parkplatzüberdachung in der Größenordnung

Breite x Länge 5,0 m x 20,0 m und 6,0 m Höhe benutzt wird.

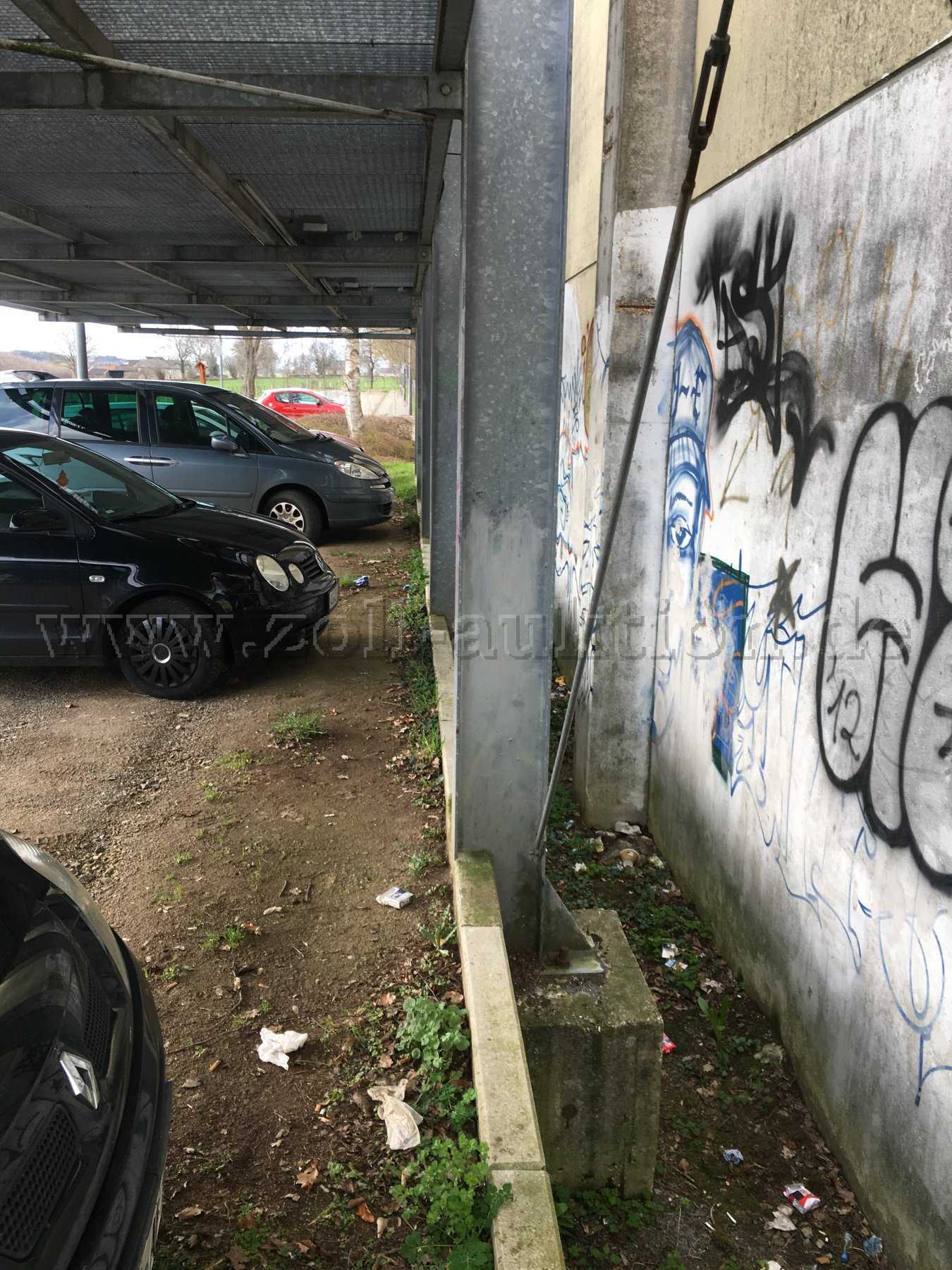

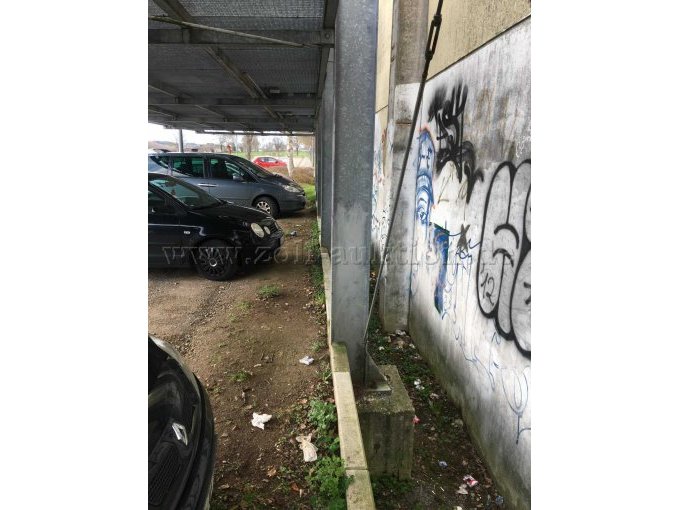

Die Stahlkonstruktion ist solitär an Fundamenten verschraubt und kann demontiert werden.

Die Fundamente verbleiben vor Ort.

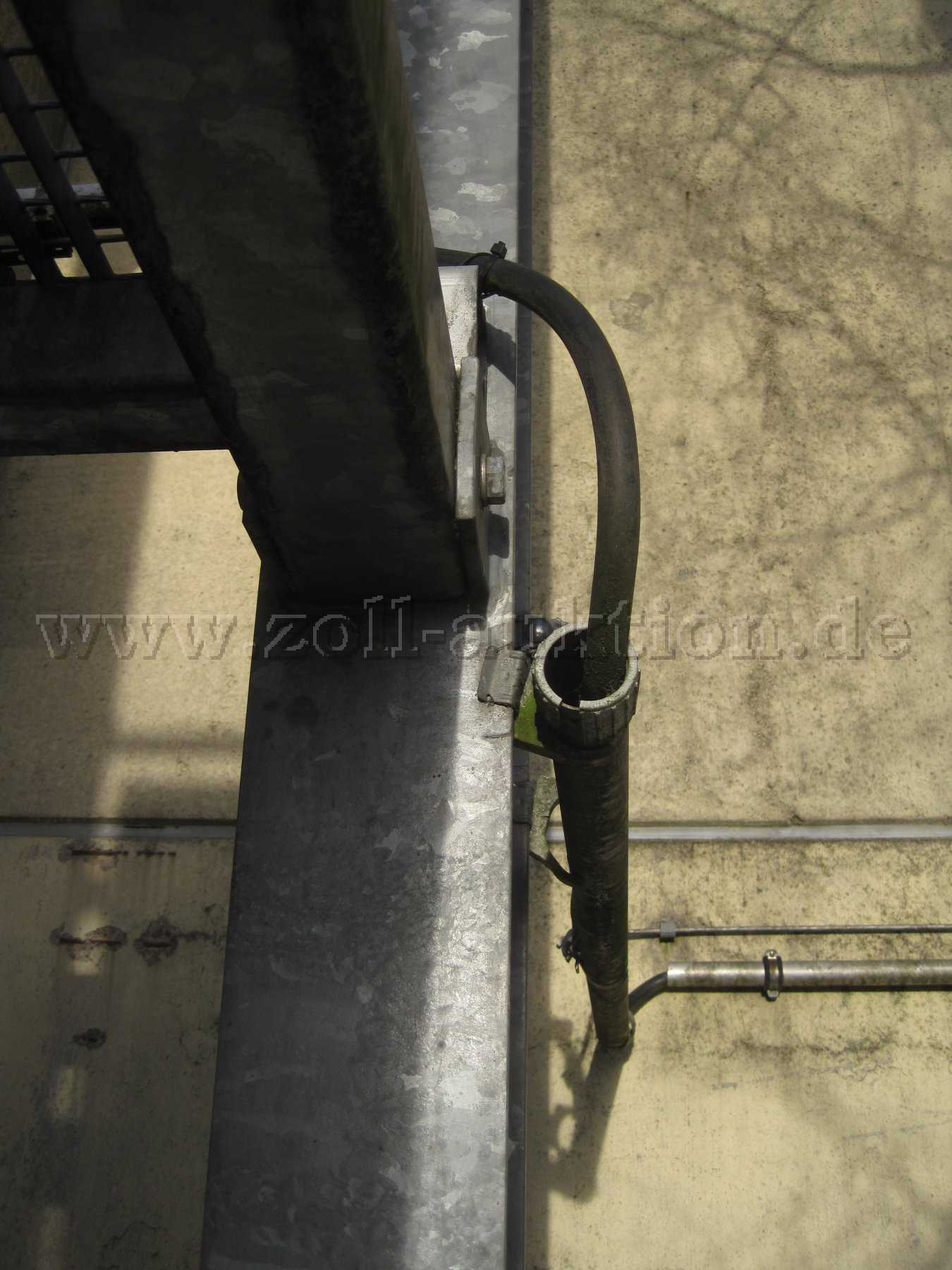

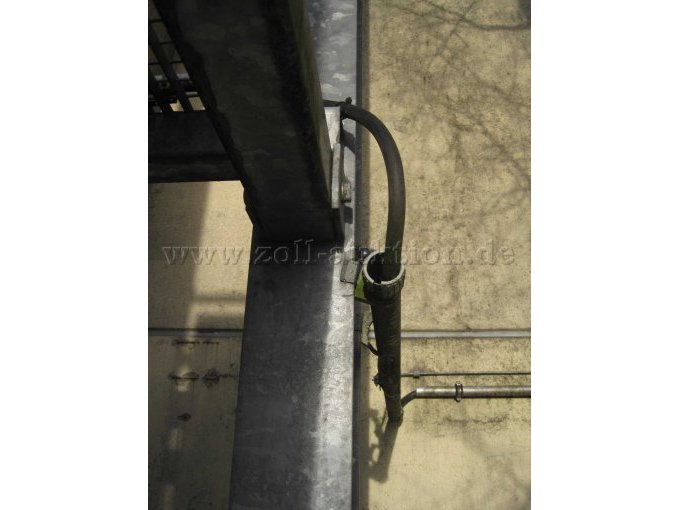

PV- Anlage

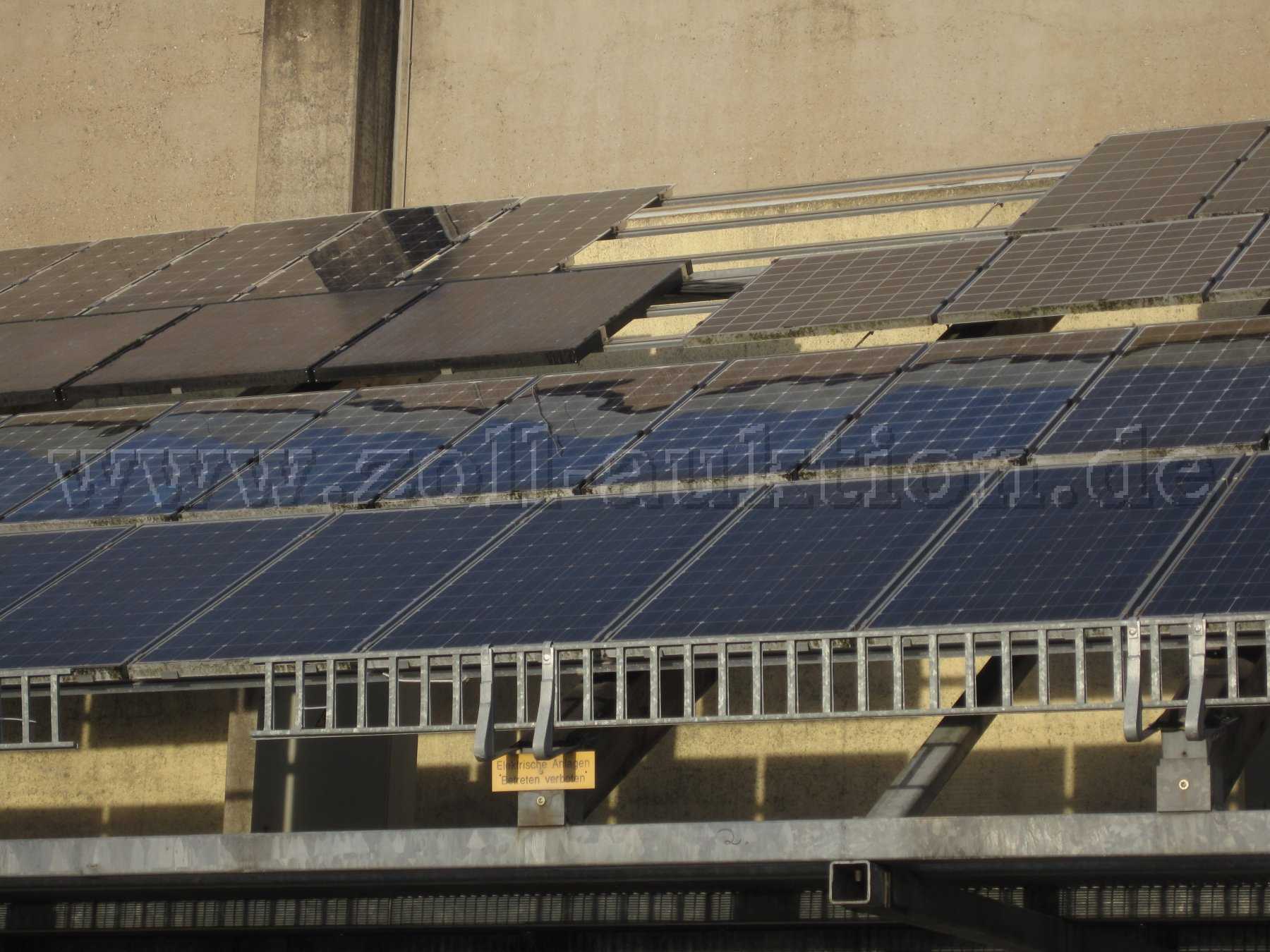

Die PV- Anlagen besteht aus 10 verschiedenen Modultypen und Wechselrichtern mit einer Gesamtleisung von 9,98 kWp.

Die PV- Module als auch die Wechselrichten haben eine CE- Kennzeichnung

Die PV-Anlage ist seit Januar 2026 außer Betrieb genommen worden und derzeit nicht mehr in Funktion.

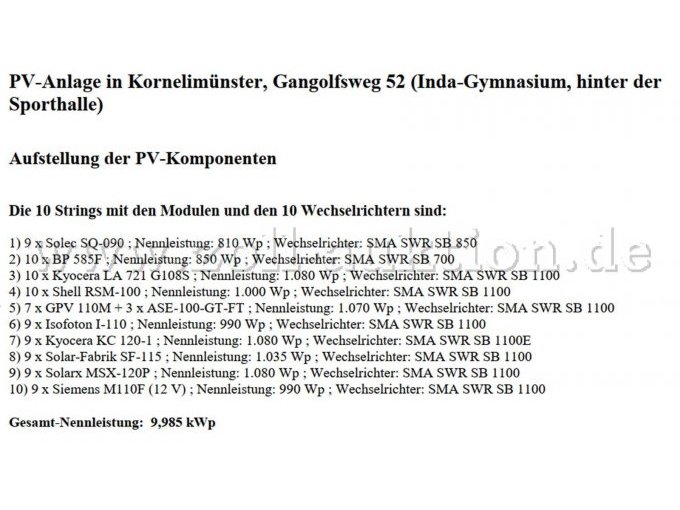

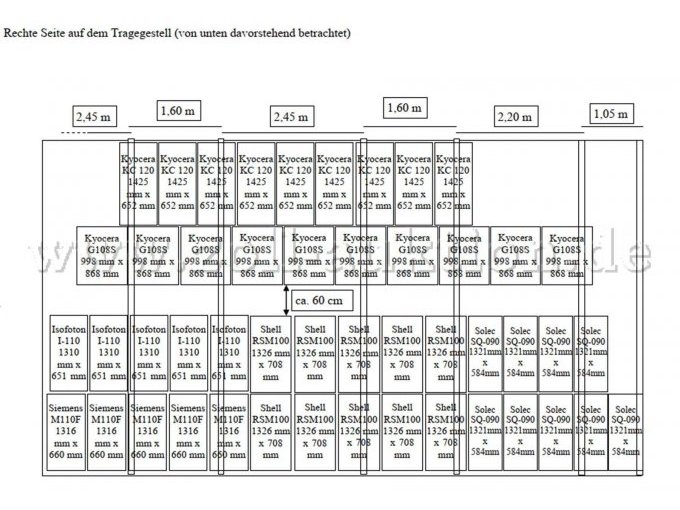

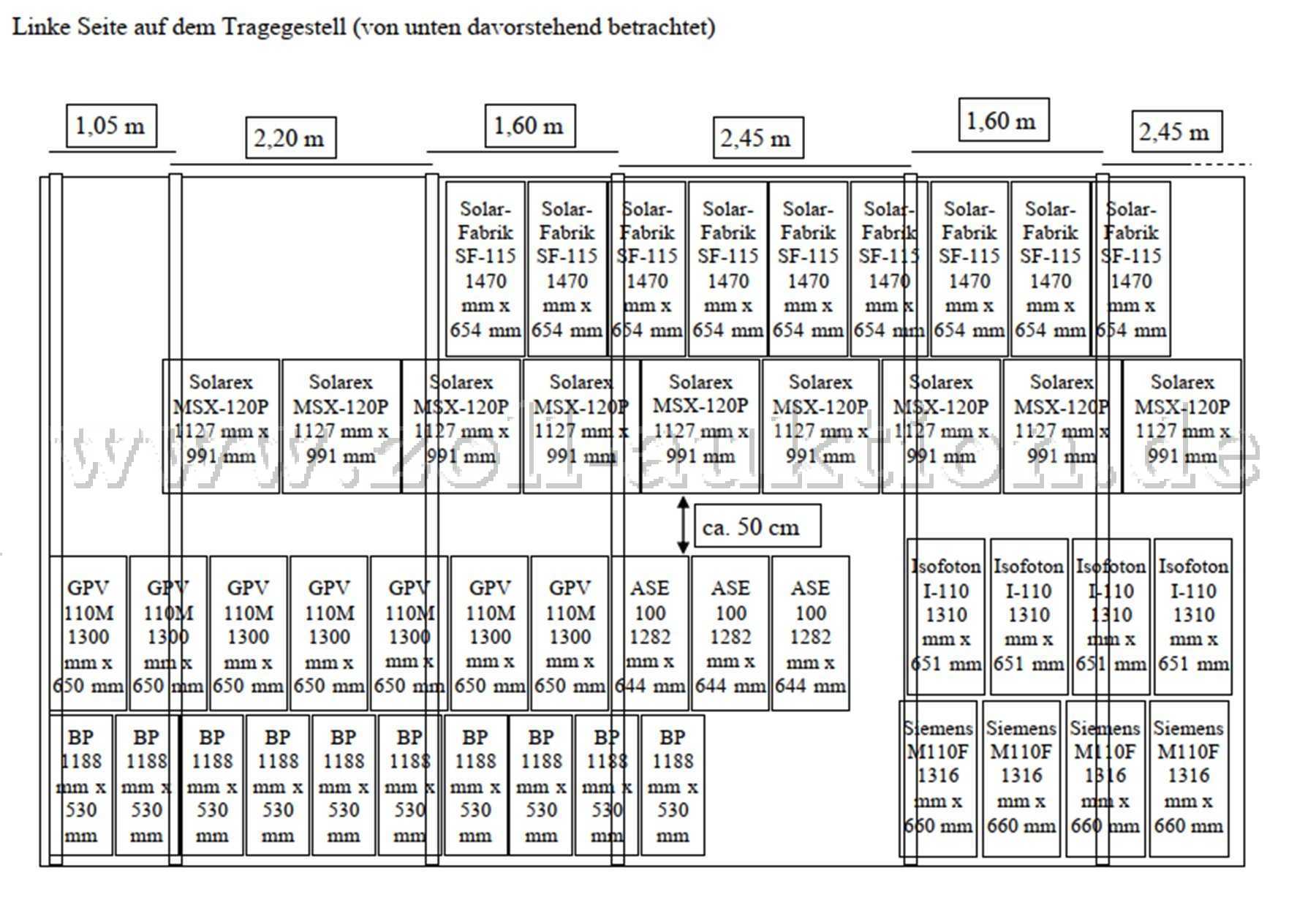

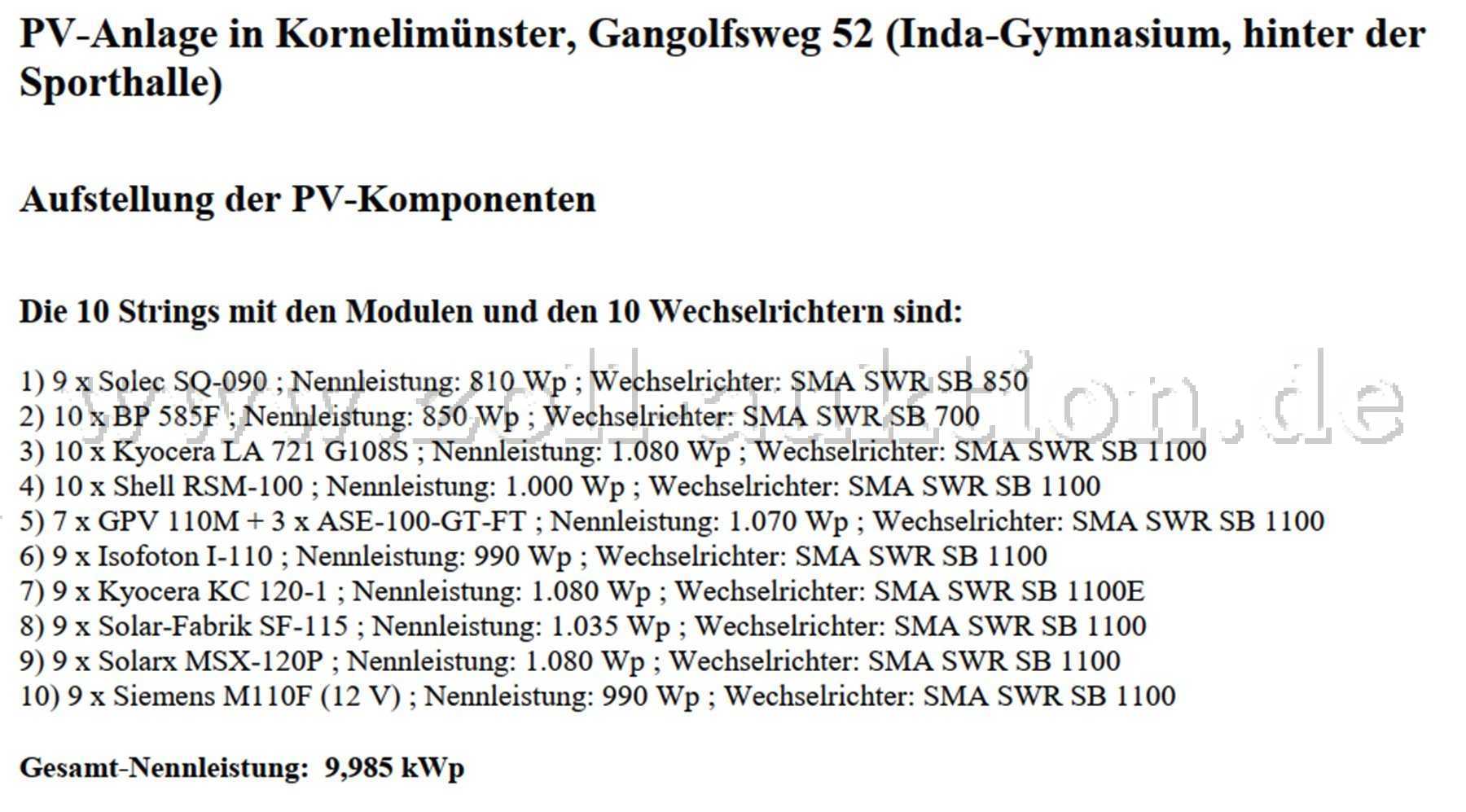

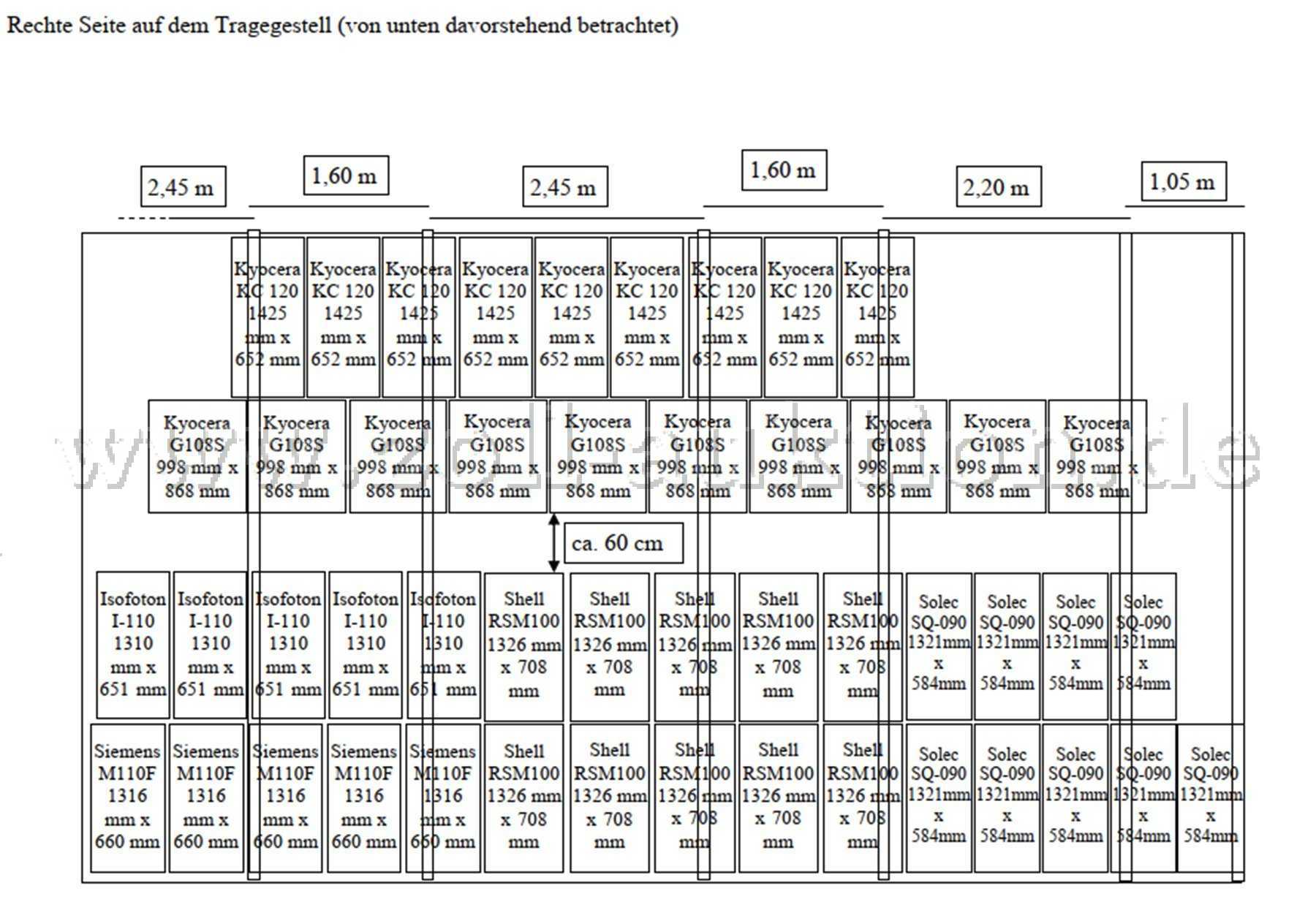

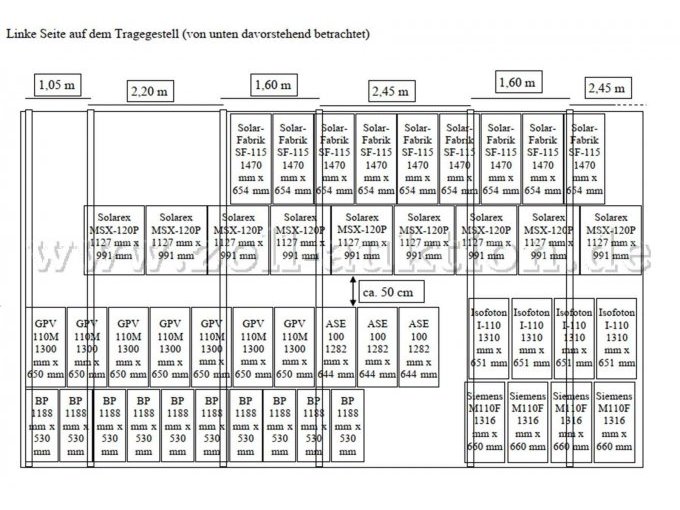

Die Angabe der Modultypen und die Wechselrichter ist in den Bildern dargestellt, nachfolgende Hersteller Zusammenstellung

Die 10 Strings mit den Modulen und den 10 Wechselrichtern sind:

1) 9 x Solec SQ-090 ; Nennleistung: 810 Wp ; Wechselrichter: SMA SWR SB 850
2) 10 x BP 585F ; Nennleistung: 850 Wp ; Wechselrichter: SMA SWR SB 700
3) 10 x Kyocera LA 721 G108S ; Nennleistung: 1.080 Wp ; Wechselrichter: SMA SWR SB 1100
4) 10 x Shell RSM-100 ; Nennleistung: 1.000 Wp ; Wechselrichter: SMA SWR SB 1100
5) 7 x GPV 110M + 3 x ASE-100-GT-FT ; Nennleistung: 1.070 Wp ; Wechselrichter: SMA SWR SB 1100
6) 9 x Isofoton I-110 ; Nennleistung: 990 Wp ; Wechselrichter: SMA SWR SB 1100
7) 9 x Kyocera KC 120-1 ; Nennleistung: 1.080 Wp ; Wechselrichter: SMA SWR SB 1100E
8) 9 x Solar-Fabrik SF-115 ; Nennleistung: 1.035 Wp ; Wechselrichter: SMA SWR SB 1100
9) 9 x Solarx MSX-120P ; Nennleistung: 1.080 Wp ; Wechselrichter: SMA SWR SB 1100
10) 9 x Siemens M110F (12 V) ; Nennleistung: 990 Wp ; Wechselrichter: SMA SWR SB 1100

Stahlkontruktion

Zu der jetzigen Postion der Konstruktion gibt es eine Baugenehmigung mit Statik.

Eine Überprüfung der Statik und der örtlichen Situation hat im Jahr 2022 satttgefunden, vor dem Hintergrund einer neuen Belegung mit PV- Modulen.

Die Ergebnisse sind nachfolgend aufgeführt, die aufgeführten Mängle wurden nicht behoben.

DIe Stahlkonstruktion einschließlich der PV- Anlage ist vollständig vor Ort zu demontieren.

Beschreibung Tragwerk

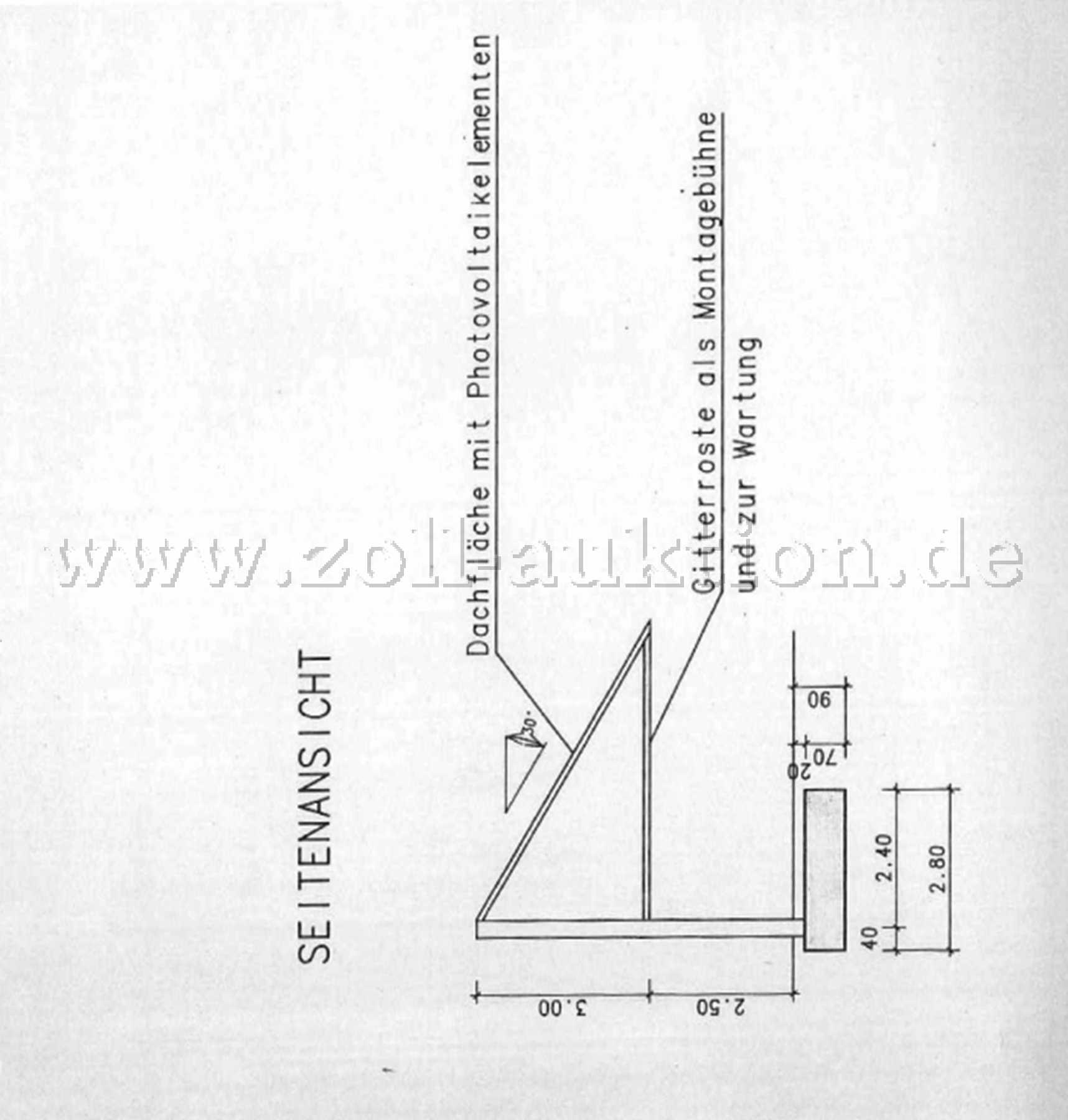

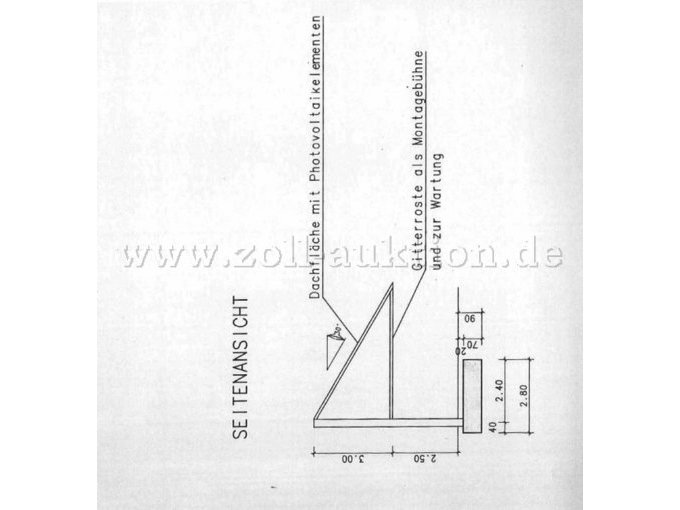

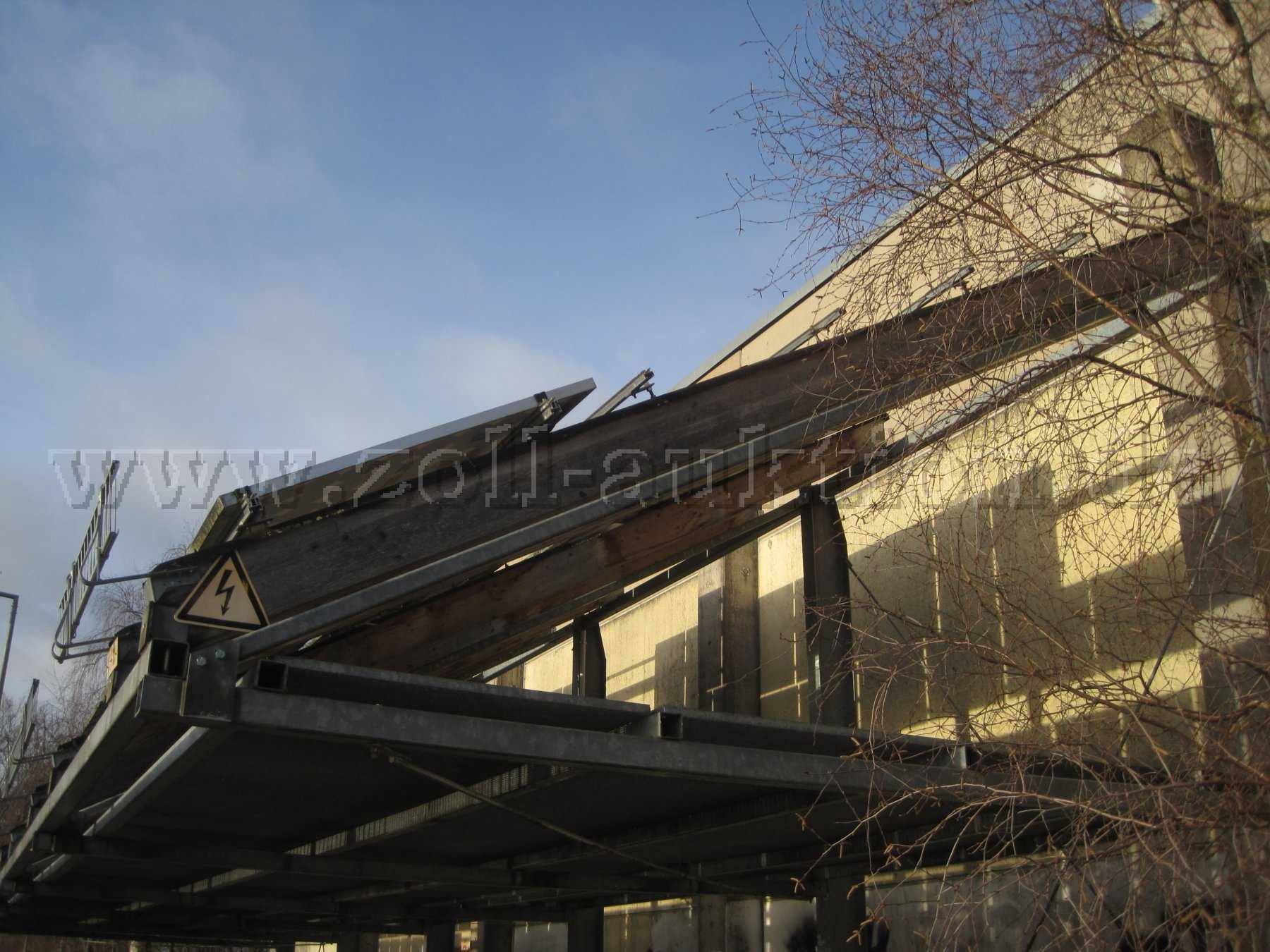

Die Tragkonstruktion hat die Form eines abgehängten Pultdaches.

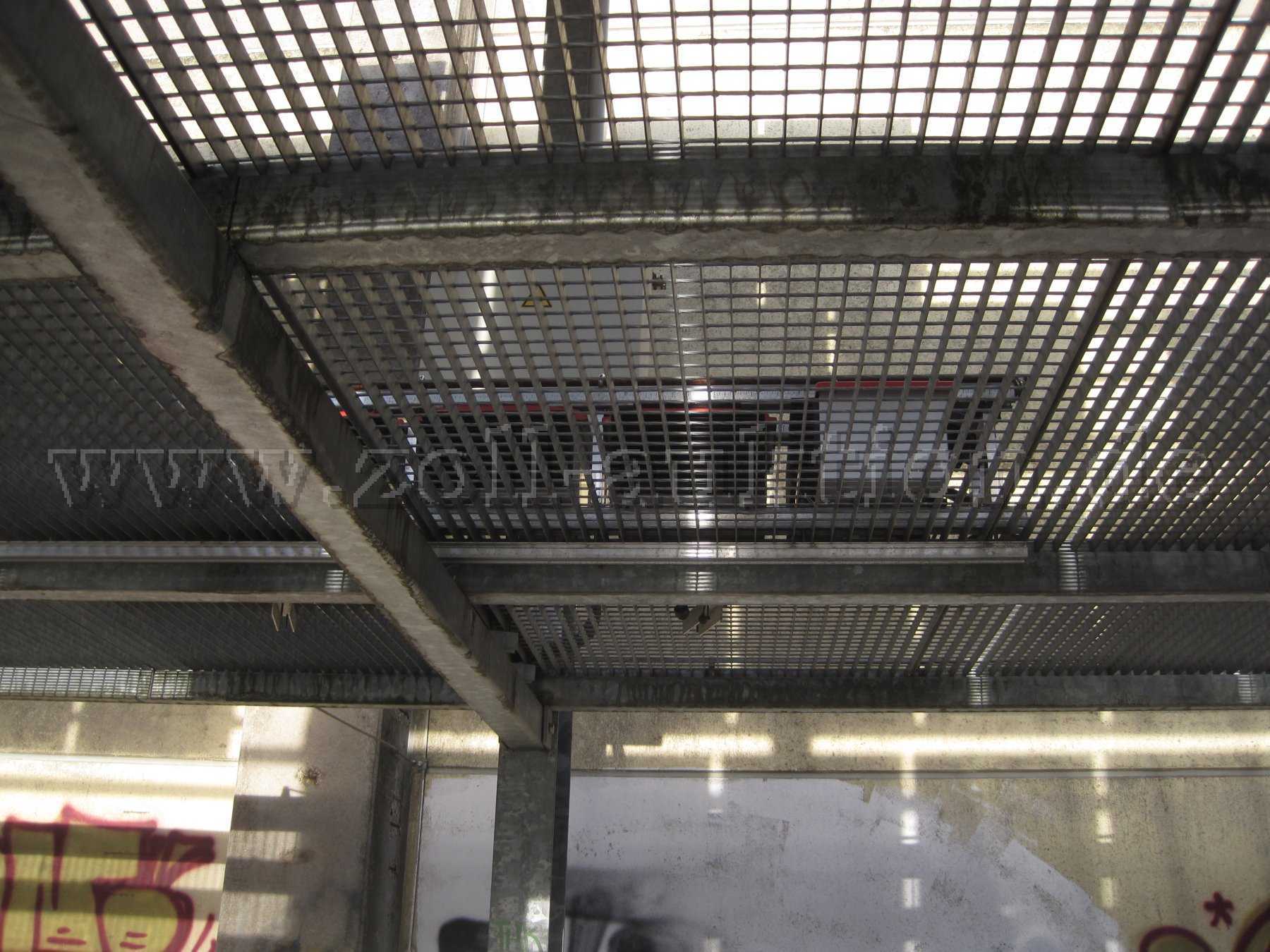

An in die Fundamente biegesteif eingespannten Stahlstützen werden die Dachfläche und eine
begehbare Gitterrostbühne abgehängt. Die Gitterrostbühne ist nur zu Wartungszwecken begehbar.
Auf den Stahlträgern an der Traufe und am First lagern im Dachgefälle liegende Brettschichtholz-
Träger. Auf diesen lagern in Längsrichtung der Anlage verlaufende Aluminiumprofile, die als
Unterkonstruktion für die Photovoltaikmodule dienen.

Statische Beurteilung aus der Begehung 2022

1) Das Haupttragwerk, bestehend aus den Stützen, der Abhängung und den „Kragträgern“,
kann als ausreichend tragfähig beurteilt werden.

2) Die vertikalen Durchbiegungen der Kragträger überschreiten deutlich das üblicherweise als
tolerierbar angesehene Maß. Dies ist jedoch für Tragwerke dieser Art kein maßgebendes
Kriterium, aus statischer Sicht sind diese Durchbiegungen unbedenklich.

3) Der Trägerstoß des vorderen Längsträgers an der Traufe in der Nähe der Laterne kann nicht
sicher beurteilt werden. Da die Verformung dieses Stoßes relativ groß ist, wird hier eine
Versteifung dieses Stoßes, um auf der „sicheren Seite“ zu sein, empfohlen.

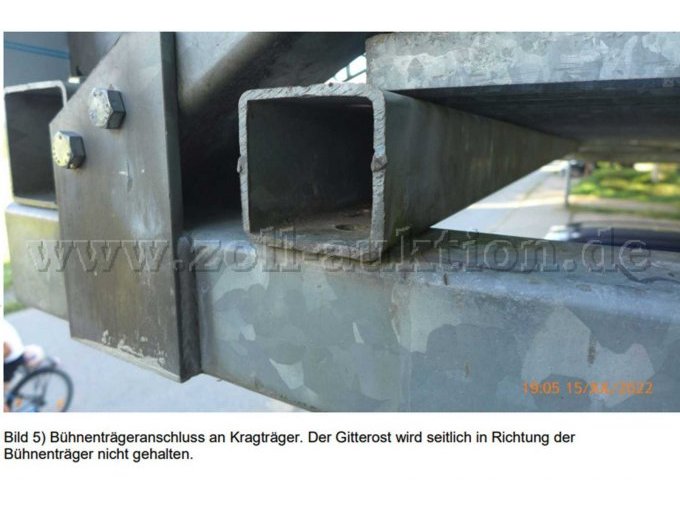

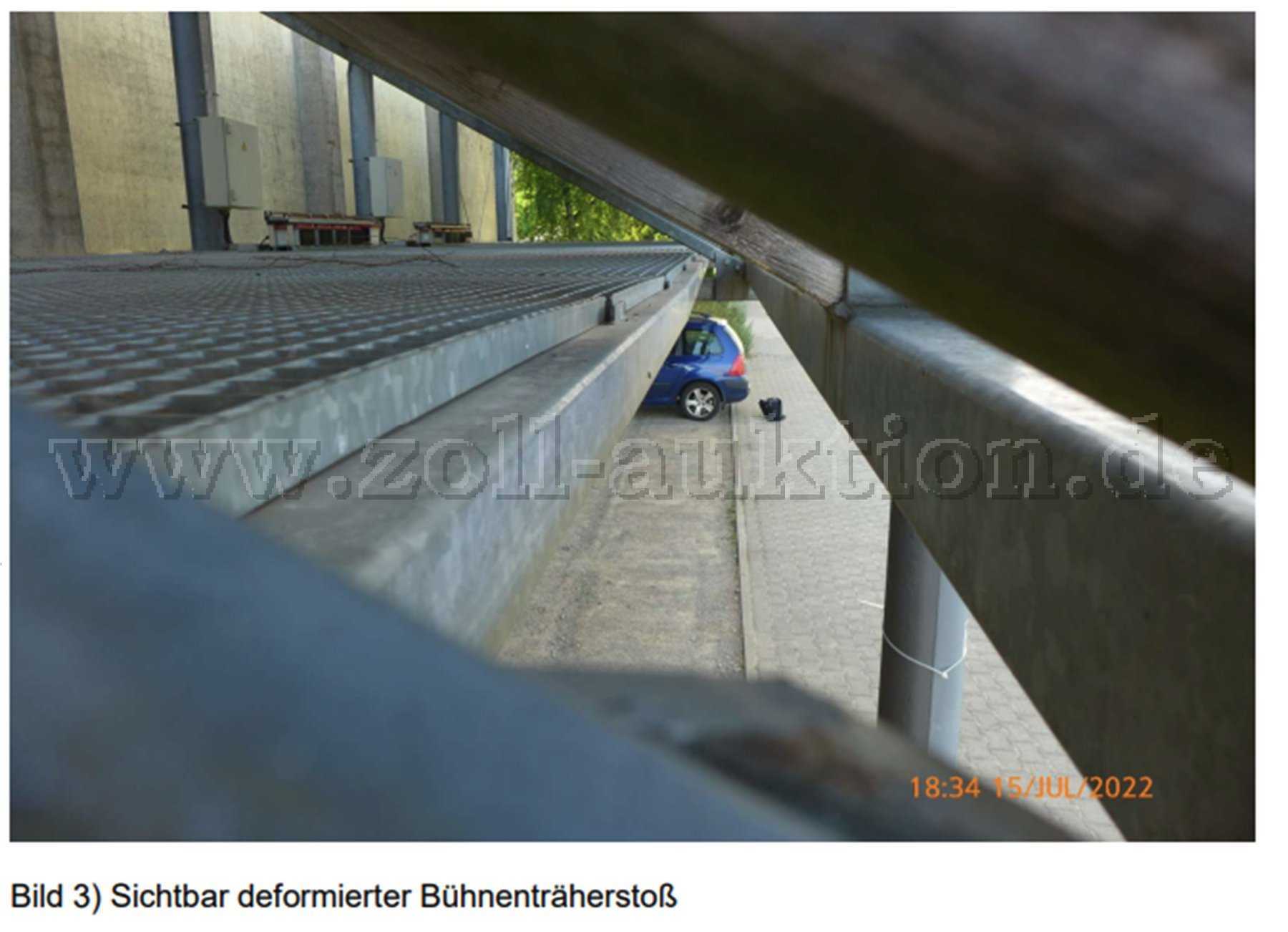

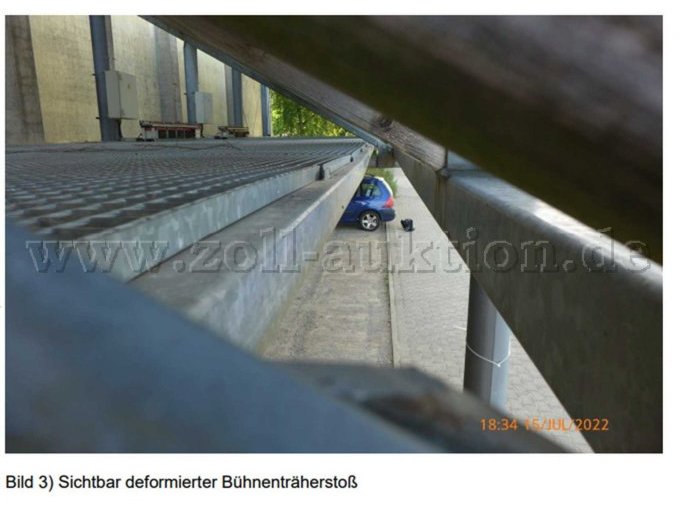

4) Der Stoß des Bühnenträgers (siehe Bild 2) zeigt ungewöhnlich hohe Verformungen. Die
Tragfähigkeit dieses Stoßes ist nicht beurteilbar. Es wird empfohlen, diesen Stoß konstruktiv
zu verstärken. Dies gilt auch für andere Stöße.

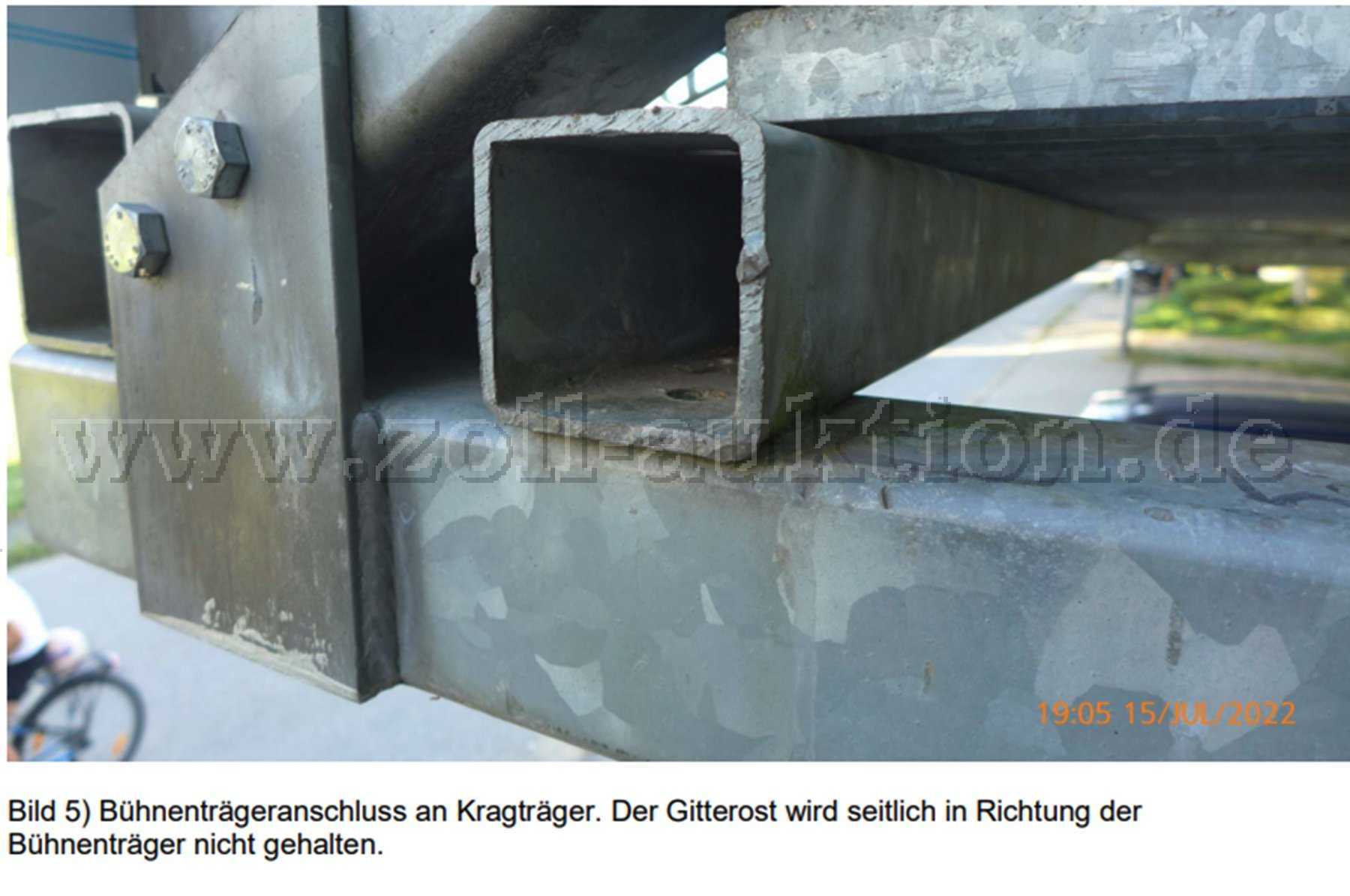

5) Die Bühnenträger wurden ursprünglich mittels Schrauben an auf den Kragträgern montiert.
Die Befestigung der Schrauben an den Kragträgern erfolgte nicht durch Muttern, sondern
durch Gewinde in den Kragträgern. Da beim Wiederaufbau die Maße wahrscheinlich nicht
mehr passten, wurden diese anscheinend durch Vorortschweißnähte befestigt. Nun dienten
diese Schraubenköpfe auch der konstruktiven seitlichen Lagesicherung der Gitterroste.
Durch die fehlenden Schraubenköpfe sind diese- nur auf die Bühnenträger aufgelegten
Gitterroste- an zwei Rändern nicht mehr seitlich gehalten.

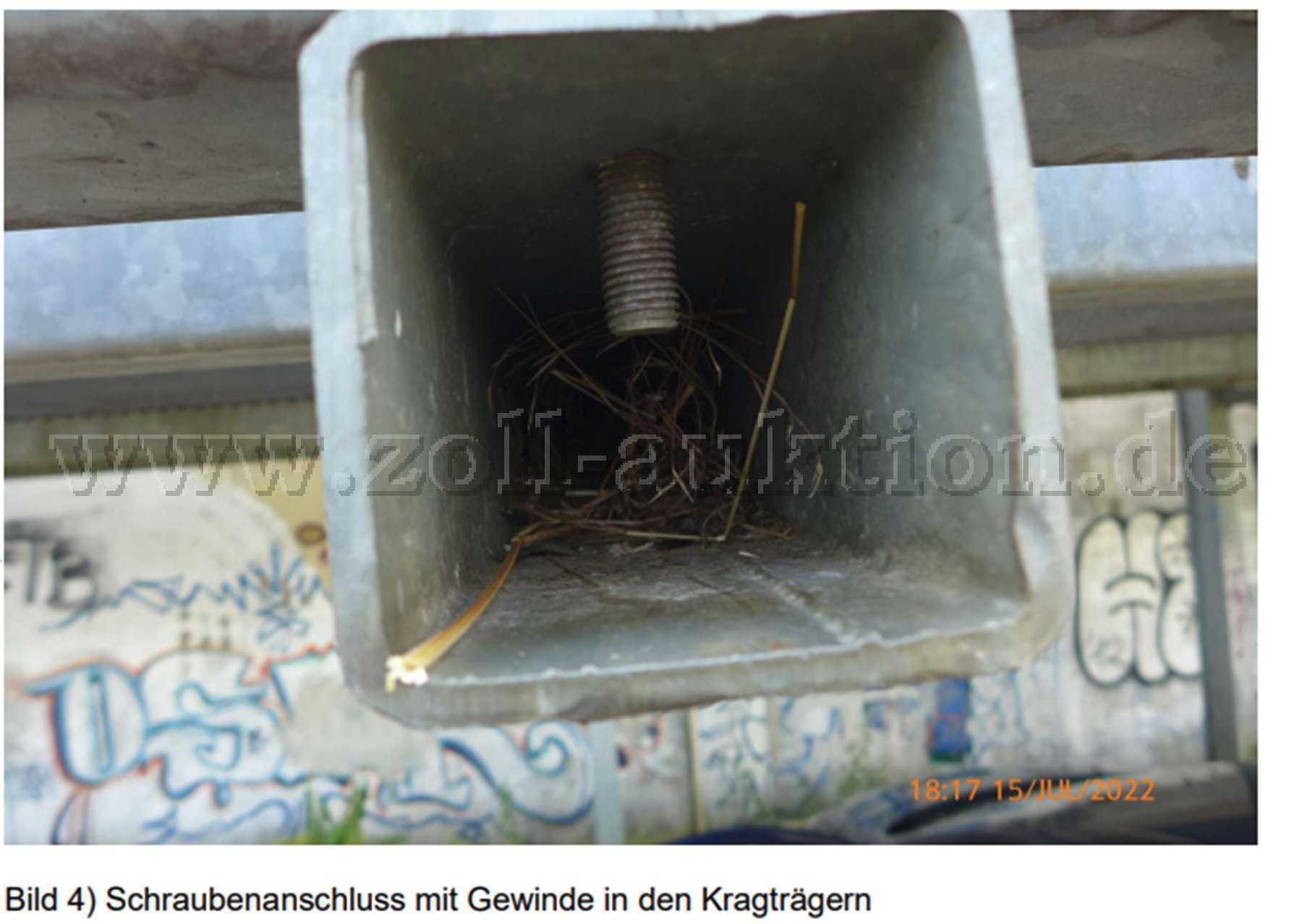

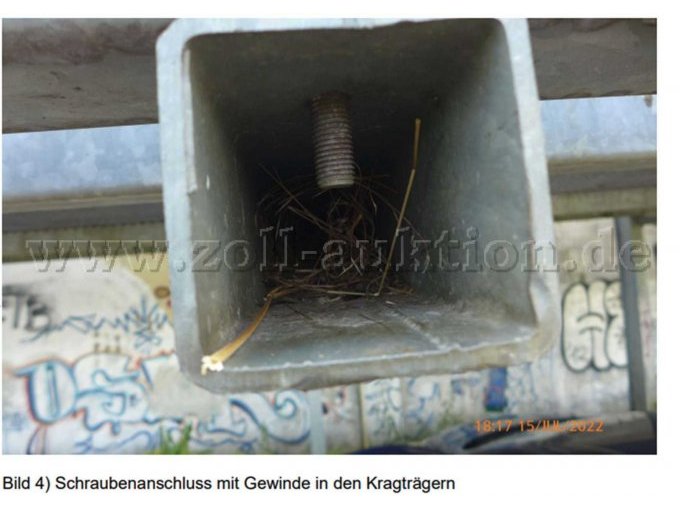

6) Die vorderen Längsträger an der Traufe wurden mit Schrauben unterschiedlicher
Festigkeitsklassen ebenfalls durch ein Gewinde in den Kragträgern an diesen montiert. Die
Tragfähigkeit solcher Gewinde ist im nationalen Anhang zum Eurocode geregelt. Bei den
vorhandenen Blechdicken ergeben sich deutliche Abminderungen der zulässigen
Zugtragfähigkeit. Diese Verbindung ist nicht nachweisbar. Es müssen mindestens Muttern
mit Unterlegscheiben montiert werden. Prinzipiell wird hier der Austausch der
unterschiedlichen Schrauben durch Schrauben einer höheren Festigkeit als auch die
Verwendung von Muttern und Scheiben empfohlen.

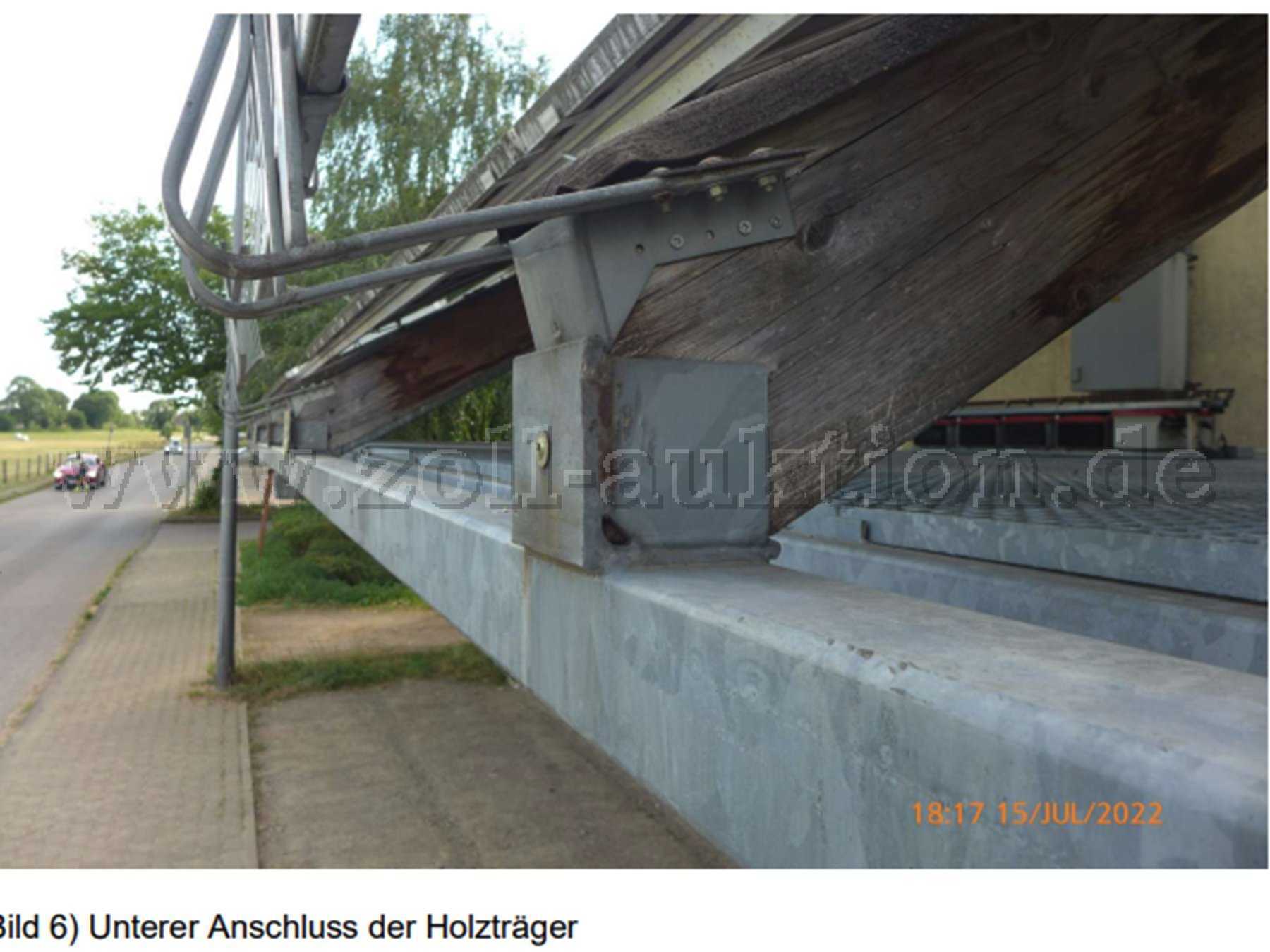

7) Die Brettschichtholzträger sind an der Traufe in einem „Balkenschuh“ mit einer Schraube in
der Stirnseite der Balken montiert. Nach Eurocode 5 Nationaler Anhang (NA.9) sind bei
tragenden Holzverbindungen mindestens zwei Schrauben erforderlich. Die Tragfähigkeit
dieser Schraube im Hirnholz ist ebenfalls fraglich. Diese Verbindung stellt keine
ausreichende Sicherung gegen Windsog dar. Es sind verstärkende Maßnahmen
erforderlich.

8) Der obere Anschluss der Brettschichtholzbinder am Stahlprofil im First ist nicht zugänglich.
Offensichtlich wurde ein einseitiger Winkel verbaut, der mit einer metrischen Schraube im
Stahlprofil des Firstträgers montiert ist und mittels Holzschrauben im Brettschichtholzträger
befestigt ist. Üblicherweise werden bei dieser Art der Verbindung, die einem Sparren-
Pfetten-Anschluss gleicht, zwei Anschlussteile verwendet. Die Tragfähigkeit des
vorhandenen Anschlusses ist mit höchster Wahrscheinlichkeit bei den hier vorhandenen
Soglasten nicht ausreichend.

9) Es ist keine wirksame horizontale Aussteifung in der Bühnenebene vorhanden. Die
Gitterroste, die nur aufliegen, haben keine aussteifende Funktion. Es ist jeweils ein
Verbandstab in den beiden Außenfeldern vorhanden, der so stark durchhängt, dass seine
Wirksamkeit bezweifelt werden darf. Da ein sinnvolles Vorspannen diese Verbände
wahrscheinlich nicht möglich ist, wird empfohlen, diese Rundstäbe durch U-Profile oder
Winkelprofile zu ersetzt. Diese sollten so bemessen sein, dass sie nur im üblichen Maß
durchhängen und so bei Beanspruchung sofort voll tragfähig sind.

10) Die Lagesicherheit wurde mit der Annahme geführt, dass die Fundamente den
Fundamenten aus den Bauantragzeichnungen entsprechen. Es ergeben sich tolerierbare
Unterschreitungen der erforderlichen Lagesicherheit.

Fazit:

Eine ganzflächige Belegung der Tragkonstruktion mit Photovoltaikmodulen ist aus statischer Sicht
unbedenklich, wenn die oben dargestellten Mängel beseitigt werden.
