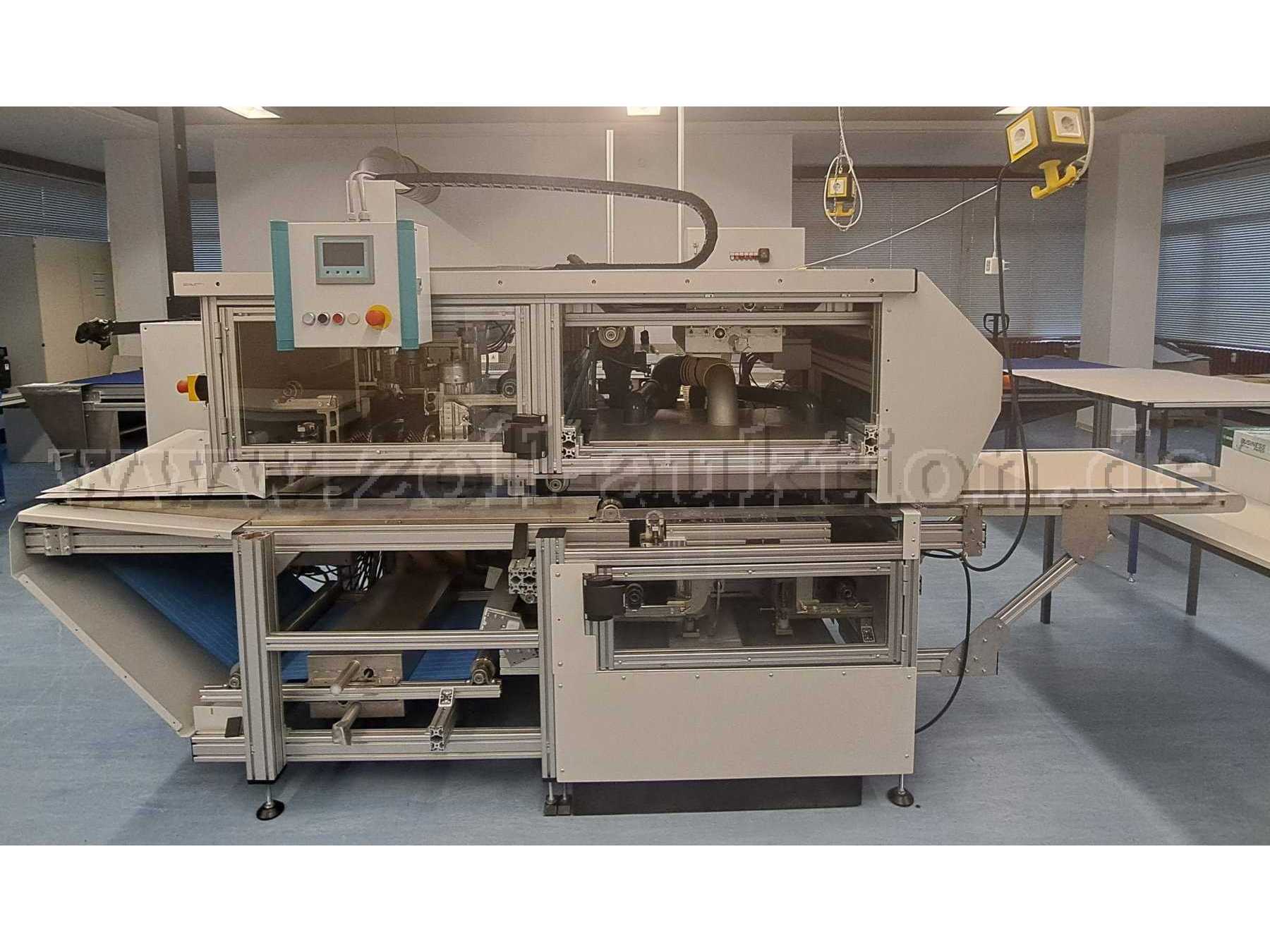

Die Reinigungsanlage wurde zur schonenden und effizienten Trockenreinigung von verunreinigten Archivdokumenten aus Papier mit Vorschädigungen und empfindlichen Oberflächen, u.a. Fotografien, von 2011 bis 2013 entwickelt. Es handelt sich um eine Weiterentwicklung der elektrostatischen Kartenreinigungsanlage Gothana, welche zur Reinigung von 185.000 feinstaubkontaminierten, großformatigen Einzelblättern der Kartensammlung Perthes Gotha entwickelt und von 2008 bis 2010 an der Forschungsbibliothek Gotha eingesetzt war. Die Reinigungsanlage ist eine einmalig hergestellte Kompaktanlage, d.h. sie ist sehr viel kleiner als die Reinigungsanlage Gothana. Sie ist modular aufgebaut, die Reinigung der Vorder- und Rückseite der Dokumente wird in einem Arbeitsgang erreicht. Die Anlage könnte optional zusätzliche Aufgaben erfüllen: Es sind Einbaumöglichkeiten für zwei CIS-Zeilenscanner sowie eine Kaltplasmaeinheit vorhanden, um ggf. Reinigen und Digitalisieren zu verbinden und/oder um die Transportbänder zusätzlich zu dekontaminieren, wenn mikrobiell belastete Dokumente gereinigt werden. Die erforderlichen Zusatzgeräte -Scanner und Kaltplasmaeinheit- werden nicht angeboten/sind nicht vorhanden.

Die Anlage stand länger still, u.a. auch durch die Corona-Pandemie bedingt. Sie ist reparaturbedürftig und gegenwärtig nicht funktionstüchtig. Für Ihren Betrieb werden elektrisch aufgeladene Folien benötigt (s.u.); ein Restbestand von 10 Rollen wird mit der Anlage erworben.

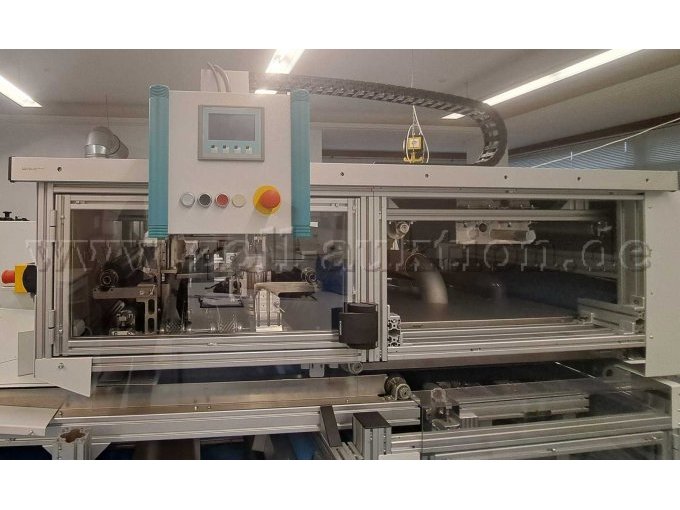

Das Transportband und dessen Halterung haben sich vor allem im Bereich des zweiten Reinigungsmoduls/Bürsteneinhei­t (zur Reinigung der Rückseiten, rechts) verzogen, sodass die Anlage nicht funktionstüchtig ist. Teile der vorderen Verkleidung der Anlage (rechts oben und links unten) wurden zum Zweck der Einsichtnahme abgenommen. Diese Teile sind vorhanden (liegen z. T. auf dem Einzug Transportband links). Die Maschine besitzt äußerlich Gebrauchsspuren (sehr wenige Kratzer, lokal leichte Verunreinigungen, Transportband weist an manchen Stellen farbliche Unterschiede auf, Füße leicht verunreinigt), aber keine Schäden.

Der Versand ist nicht möglich, die Maschine muss eigenständig bis Ende Mai demontiert werden.

Die Maschine steht im EG, dieses ist über 5 Stufen einer Außentreppe erreichbar, danach ist der Weg ebenerdig begehbar.

Der Weg vom Werkstattraum, in welchem die Maschine steht, zum Ausgang führt über einen Flur. Am Ende des Flurs geht es durch eine weitere Tür und dann nach links zur Ausgangstür, siehe Fotos mit den Maßen der Türen (1. Tür: H197xB90 cm / 2. Tür: H196xB90 cm / 3. Tür: H:220xB106 cm). Die Maschine ist 1,20m breit und somit breiter als die Türen. Der Korpus der Anlage war ursprünglich im Werk, bei der Herstellung, zusammengebaut worden und wurde über freigestellte Fensterflächen eingebracht. Die Freistellung der Fensterfläche ist aktuell nicht möglich.

Es wird empfohlen, sich die Situation vor Ort, zwecks Planung Rückbau und Abtransport, anzusehen.

Maße (außen):

· L x B x H (m): 3,0 x 1,2 x 1,7 inkl. Schaltschrank und Motoren

· Bandbreite (m): 0,6

· Nutzbare Bandbreite (m): 0,55

Materialien der Anlage (keine oxidierenden Werkstoffe):

• Aluminium-Profile
• Kunststoff-Transportband, elektrisch nichtleitende Kunststoffe
• Edelstahl-/Stahlbleche

Antriebsart (benötigter Stromanschluss):

· Elektrischer Anschluss: 220 V /50 Hz (400)

Gewicht:

· ca. 500 kg (nach Lastenheft)

Laufgeschwindigkeit des Transportbandes:

· 4 – 0,1 m/min.

Montageart

· Maschine wird aufgestellt – ist nicht im Boden verankert

Hersteller: Becker Systems GmbH

Zu beachtende Vorschriften/Sicherheitsaspekt­e:

· Maschinentyp ist beschrieben in: „Betriebsanleitung für den Kartenreinigungsanlage Gothana (Prototyp der Kompakt-Anlage) der Becker Systems GmbH“ (wird beigelegt).

· Zum Reinigungsprizip gibt es Veröffentlichungen, u.a.

• Hähner, Ulrike; Petersen, Karin; Banik, Gerhard: Elektrostatische Reinigung von Oberflächen: Ein Verfahren für die schonende Mengenbehandlung historischer Dokumente. In: Eipper, P.-B. (Hg.): Handbuch der Oberflächenreinigung. 5. stark erweiterte und aktualisierte Aufl., 2017, Bd. 2, S. 18-35.
• Krause, Friederike; Hähner, Ulrike; Banik, Gerhard: Mechanische Belastungen durch manuelle Oberflächenreinigungstechniken auf Papier. In: Eipper, P.-B. (Hg.): Handbuch der Oberflächenreinigung. 5. stark erweiterte und aktualisierte Aufl., 2017, Bd. 2, S. 57-70.
• Frank, Marie-Louise; Schultz, Julia; Becker, Ernst; Hähner, Ulrike; Petersen, Karin; Brückle, Irene: Electrostatic Removal of Loose Particulate Surface Contamination from Historical Photographs. In: Restaurator 34, 2013, S. 225-256.

Zusatzinfos zur Nutzung:

Reinigung erfolgt mit einer elektrostatisch aufgeladenen Flipchartfolie zur Abnahme von Feinstäben: Negative Ladung bei metallischen Stäuben; negative Ladung bei anorganischen Stäuben; positive Ladung bei organischen Belastungen. Der Folienhersteller war Firma Nopar, International GmbH, Bremen.

Zusatzinfos Bauteile:

1. (4 Stck) Frequenzumrichter Mitsubishi FR-D700 Series

2. (1 Stck) Bedienfeld Siemens HMI 6AV6642-0BD01-3AX0

3. (3 Stck) Drehantrieb Rehfuss Stirnradschneckengetriebe SM011HZ

4. (1 Stck) Stellmotor Schunk Miniatur-Dreheinheit PRH 075-100-PB-65

5. (8 Stck) Schutzschalter Motorschutzschalter, 3-polig

6. (8Stck) Schütze Eaton Leistungsschütz

7. (6 Stck) Relais Eaton ZB32-6 Motorschutzrelais + ZB32-XEZ Sockel

8. (div. Stck) Systemprofile Alu Profile 40x40, 40x80, 80x80 verschiedene Längen ca, 20-30 lfm

9. (div. Stck) Walzen, Verbindung- u. Anbauteile Schrauben, Winkel, Lager, Walzen, Abdeckungen, etc.
