Komponentenkonvolut eines analogen Grubenfunksystems bestehend aus 5 Handfunkgeräten

2 S/E Relais-Stationen, 4 Feststationsfunkgeräten und 5 KFZ-Geräten

Die Geräte wurden im Jahr 2024 aus dem Dienstbetrieb ausgesondert und eingelagert.

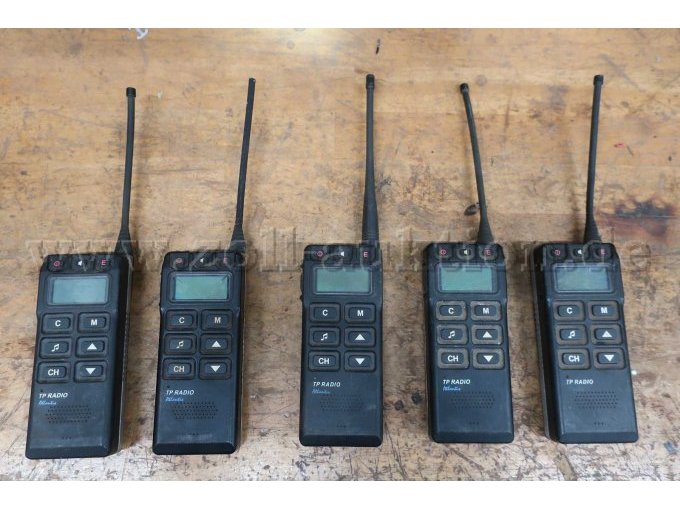

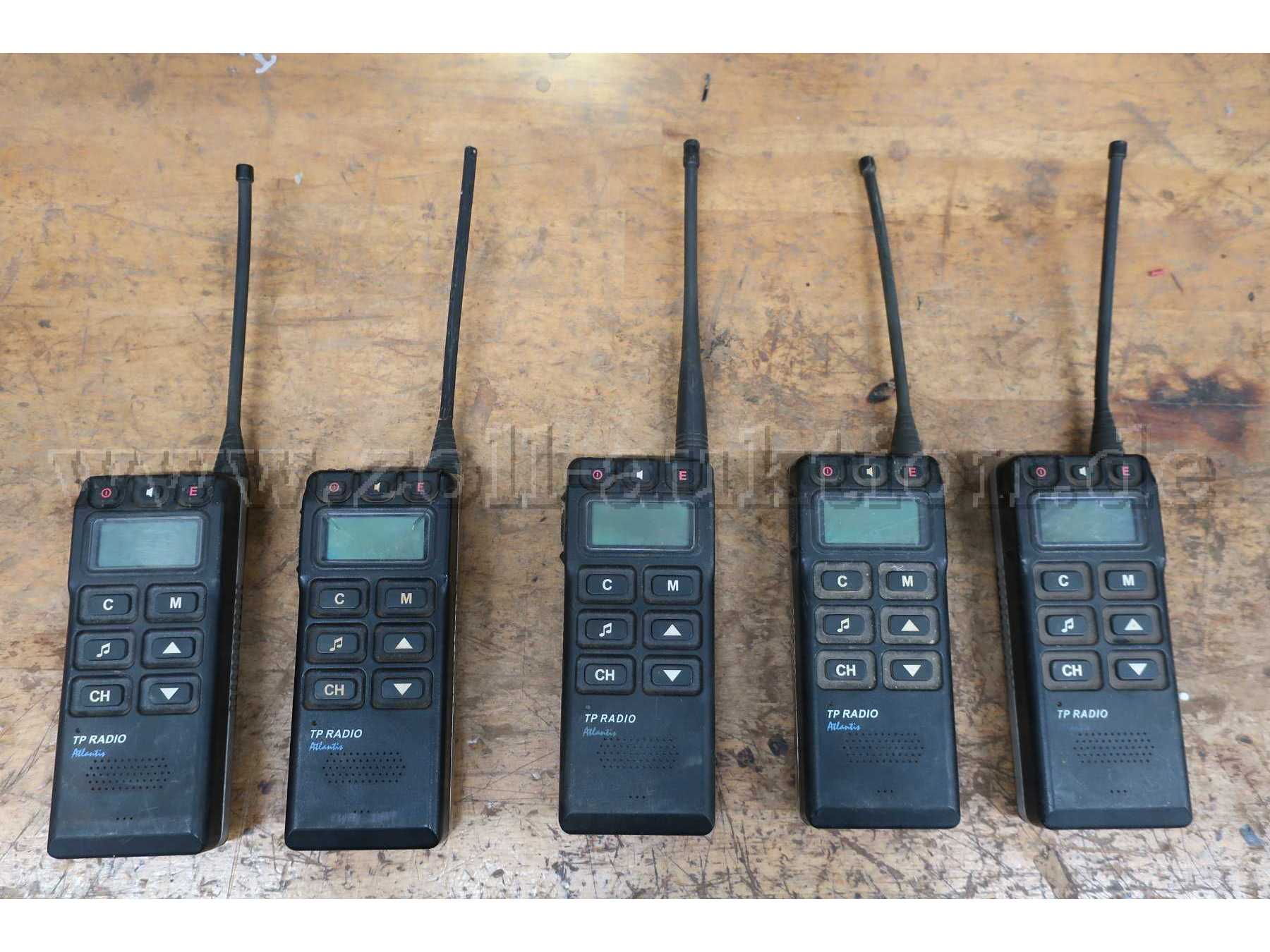

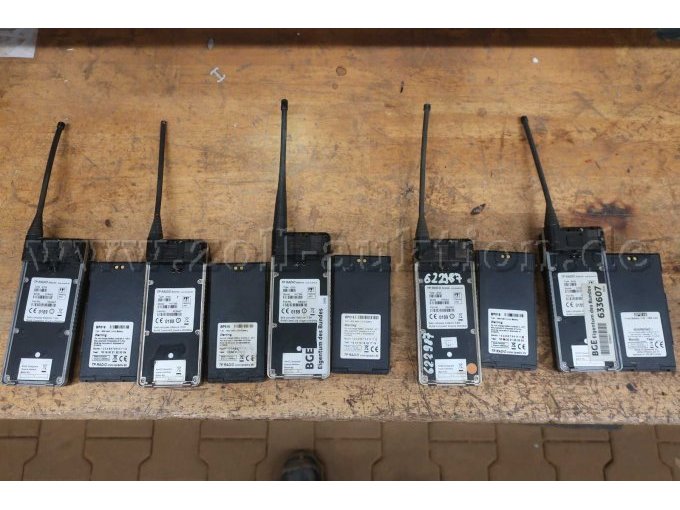

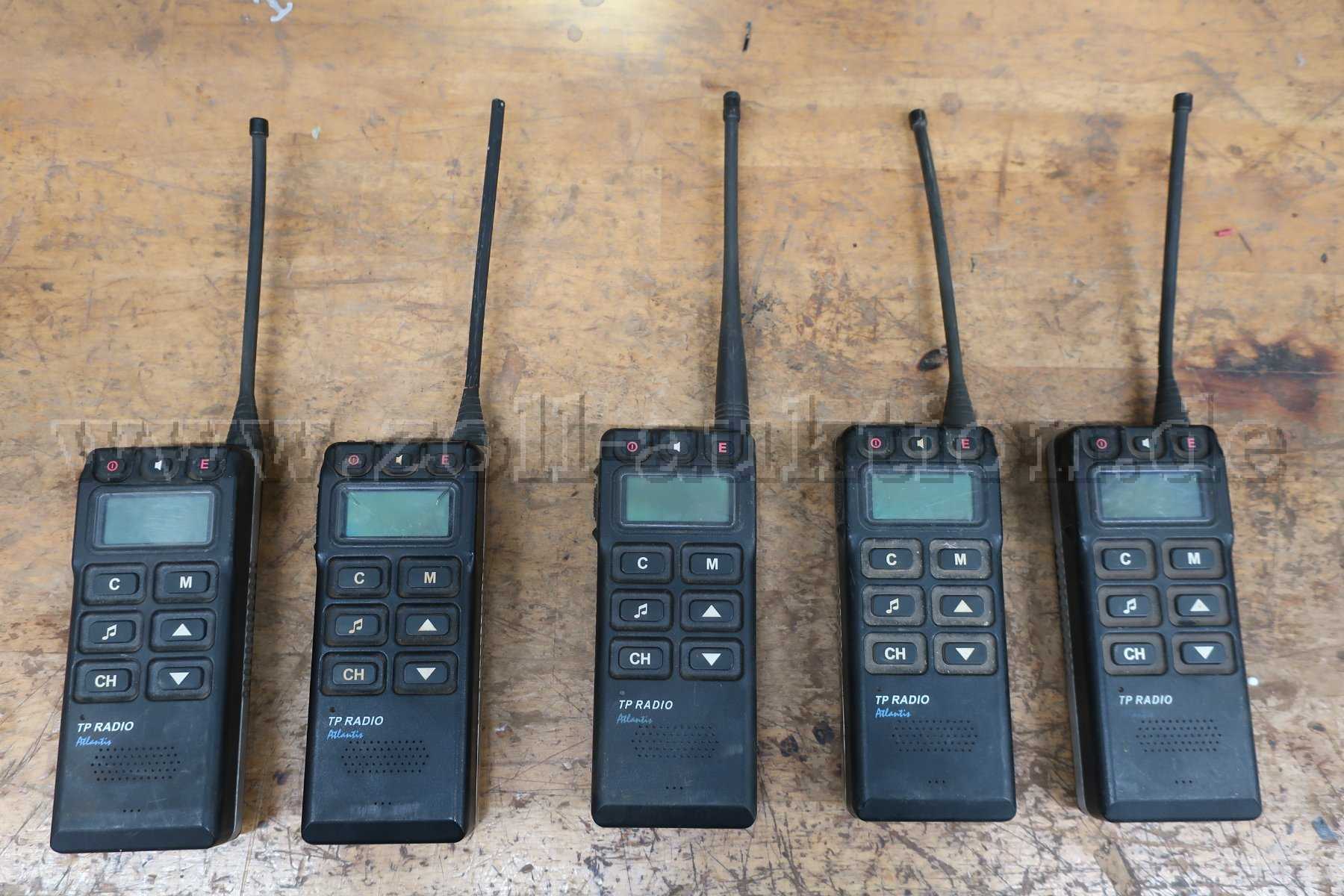

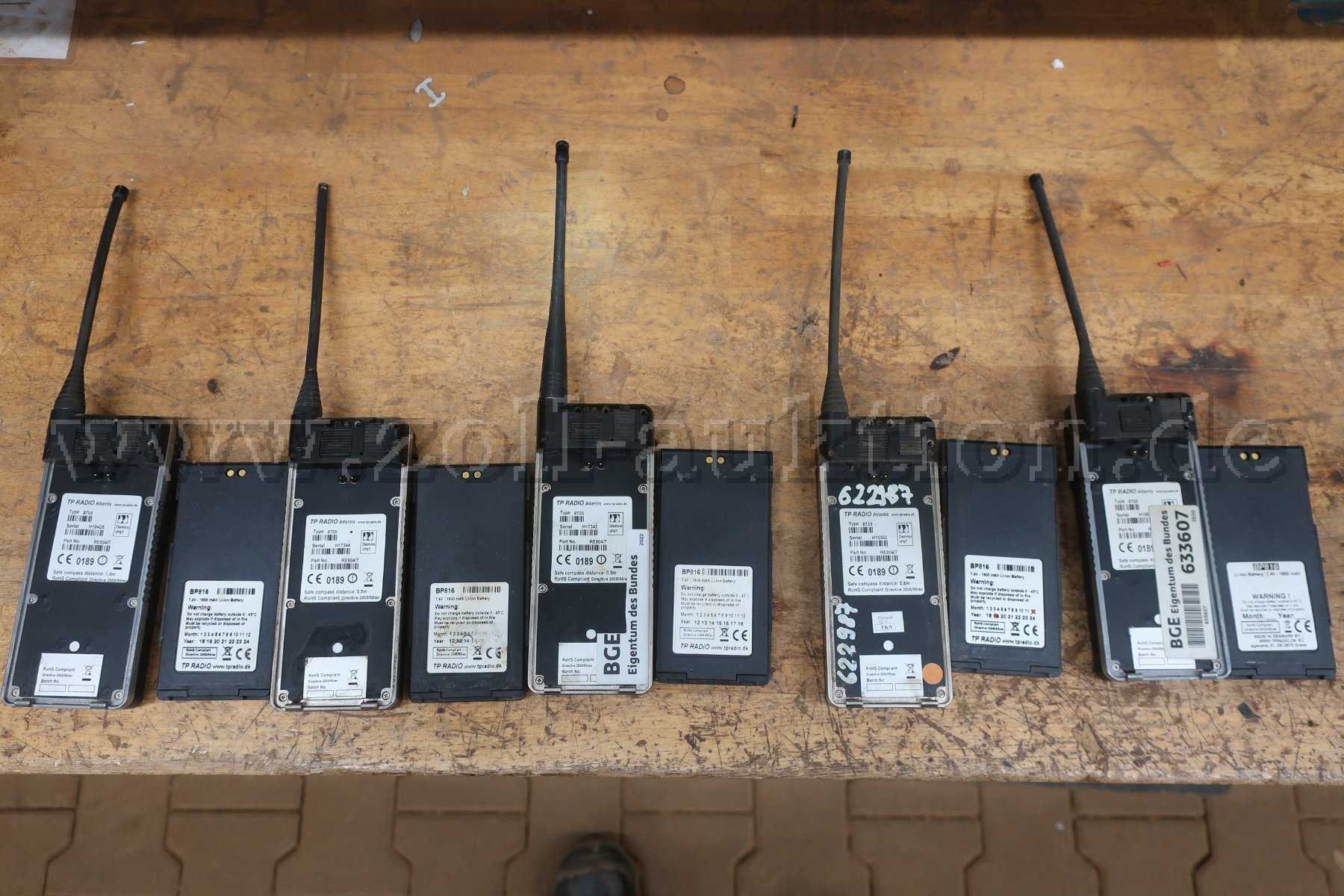

5 Handfunkgeräte:

Hersteller/Typ: Siebert Electronic HFG 755G TP (TP Radio Atlantis 8705)
Frequenzbereich: 465.025MHz - 465.125MHz (Rx) 455.025MHz (Tx)

Empfangskanäle: 5 (Rx) / 1 (Tx) fest programmiert, 25kHz-Raster

Frequenztoleranz im 25 kHz-Raster: max. 2,0 kHz

HF-Schaltbandbreite: 70 MHz

Betriebsart: Wechselsprechen

Modulationsart: Frequenzmodulation

Antennenanschluß: 50 Ohm, unsymmetrisch über SMA-Buchse

Rufverfahren: 5-Tonfolge (ZVEI 1)

Temperaturbereich: - 25 °C bis + 55 °C

Betriebsspannung: 7.2 V

Schutzart: IP 67 nach DIN 40050

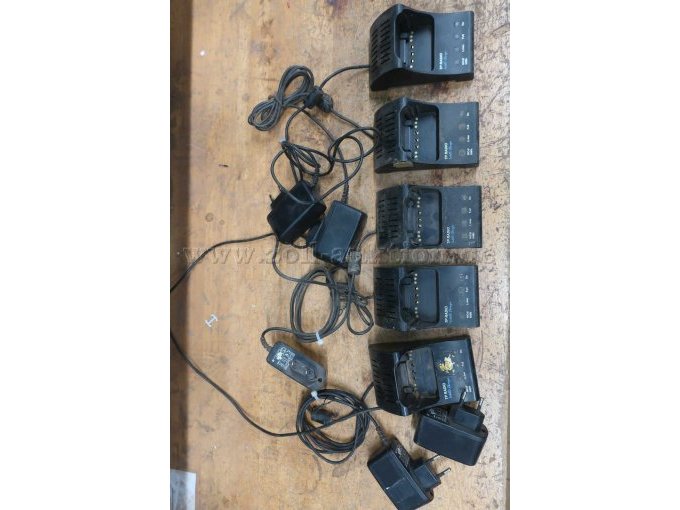

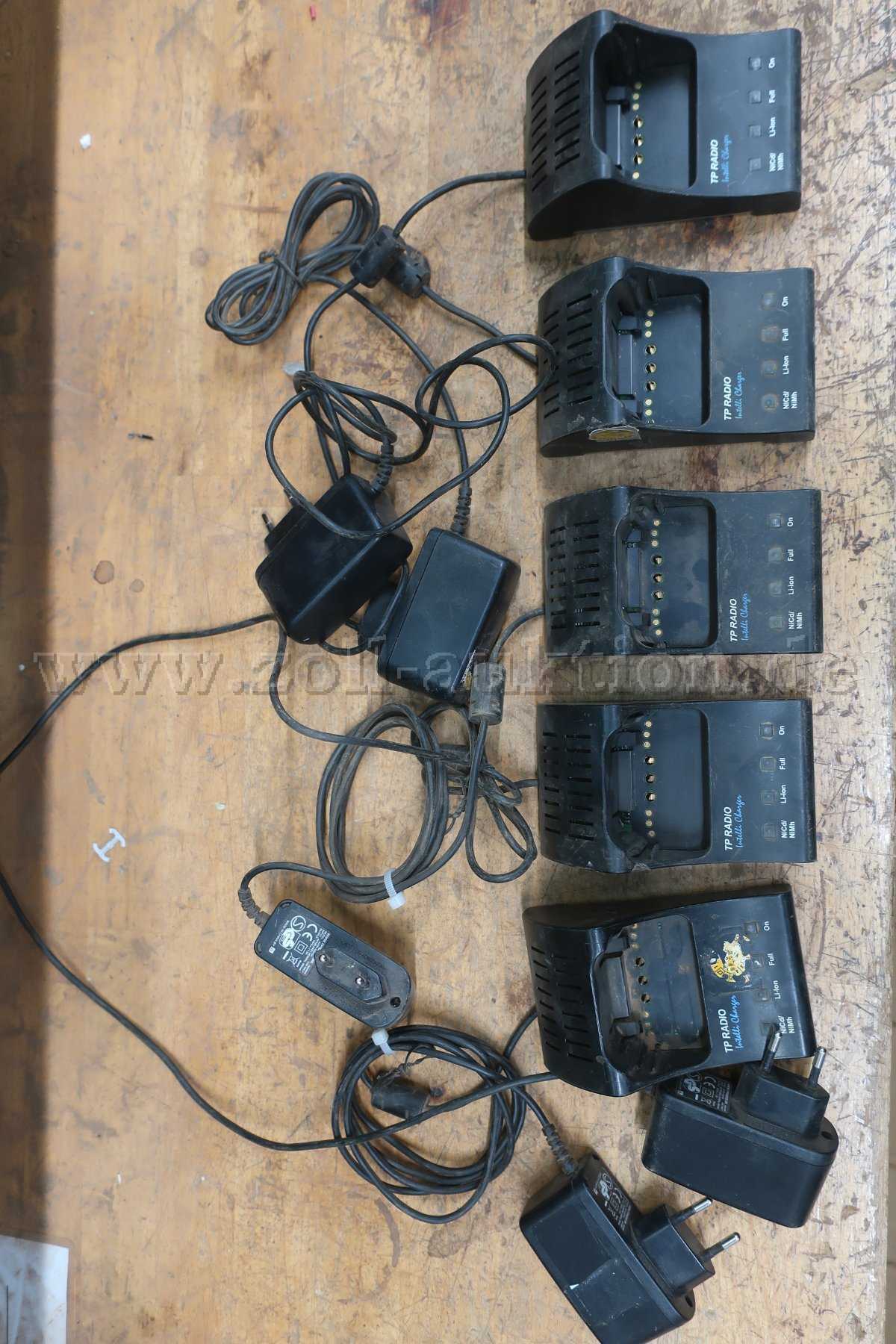

Zubehör: Akku BP816 und Ladeschale BL805b

Die Funkgeräte und zugehörigen Ladegeräte wurden auf Funktion geprüft, in derzeitiger Programmierung ist eine Kommunikation nur in Verbindung mit aktiven S/E-Station möglich. Eine Möglichkeit zur Anpassung der Programmierung bzw. Konfiguration besteht nicht. Aufgrund dessen ist auch ein Zurückversetzen in den Werkszustand nicht möglich.
Die Geräte weisen die dem untertägigen Gebrauch üblichen Verschmutzungen und Gebrauchsspuren auf sowie Überreste von Inventar- und Prüfmarkierungen. Die Akkus sind teilweise altersbedingt kapazitätsschwach. Ein Funkgerät weist am Display Risse auf, die jedoch nicht die Funktion beeinträchtigen.

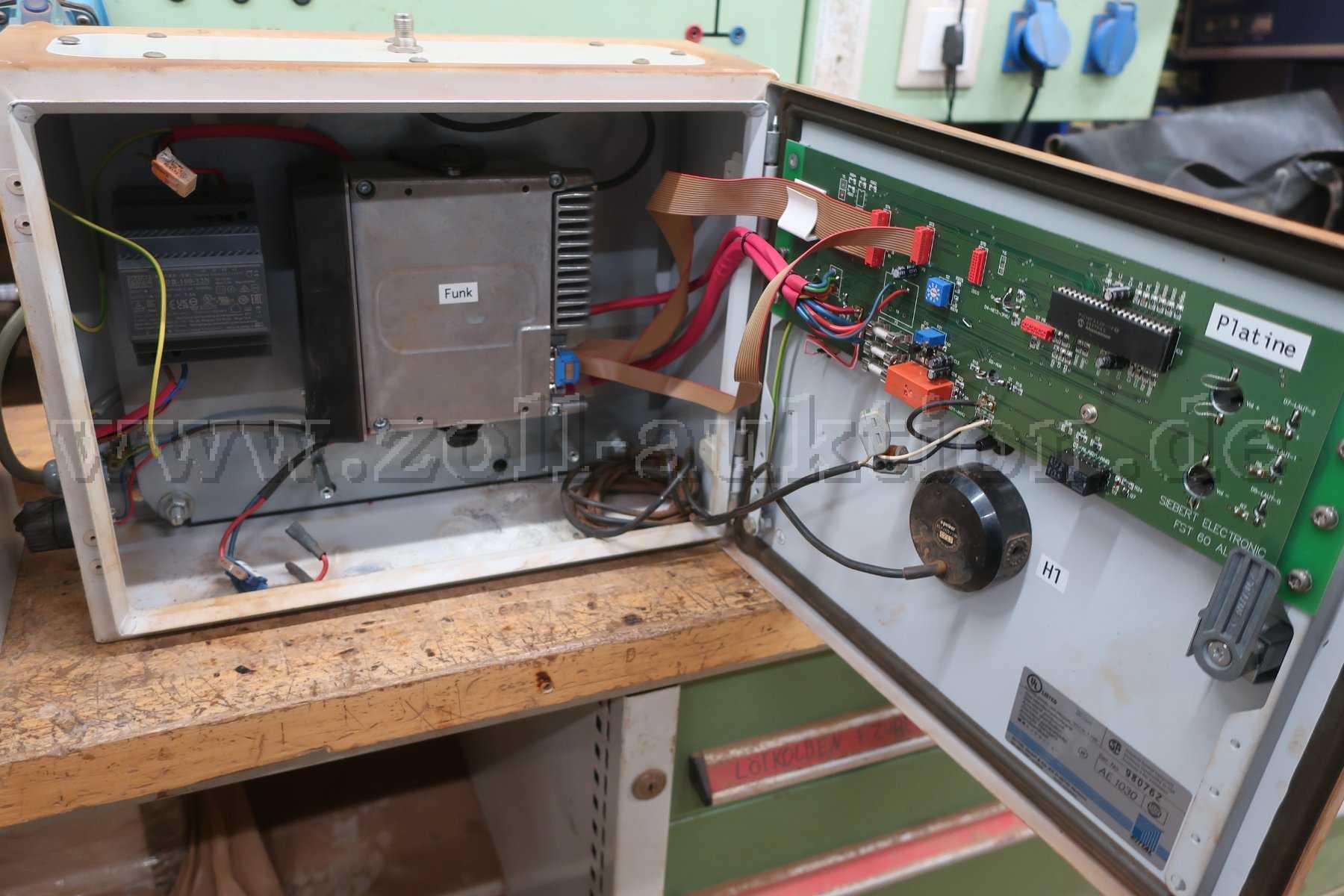

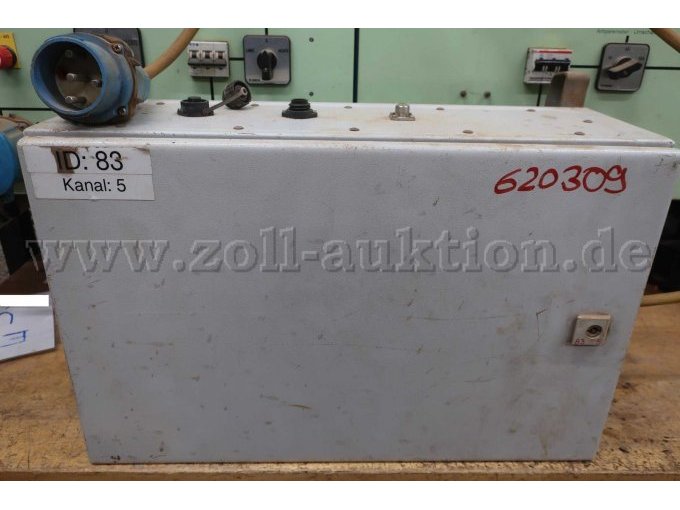

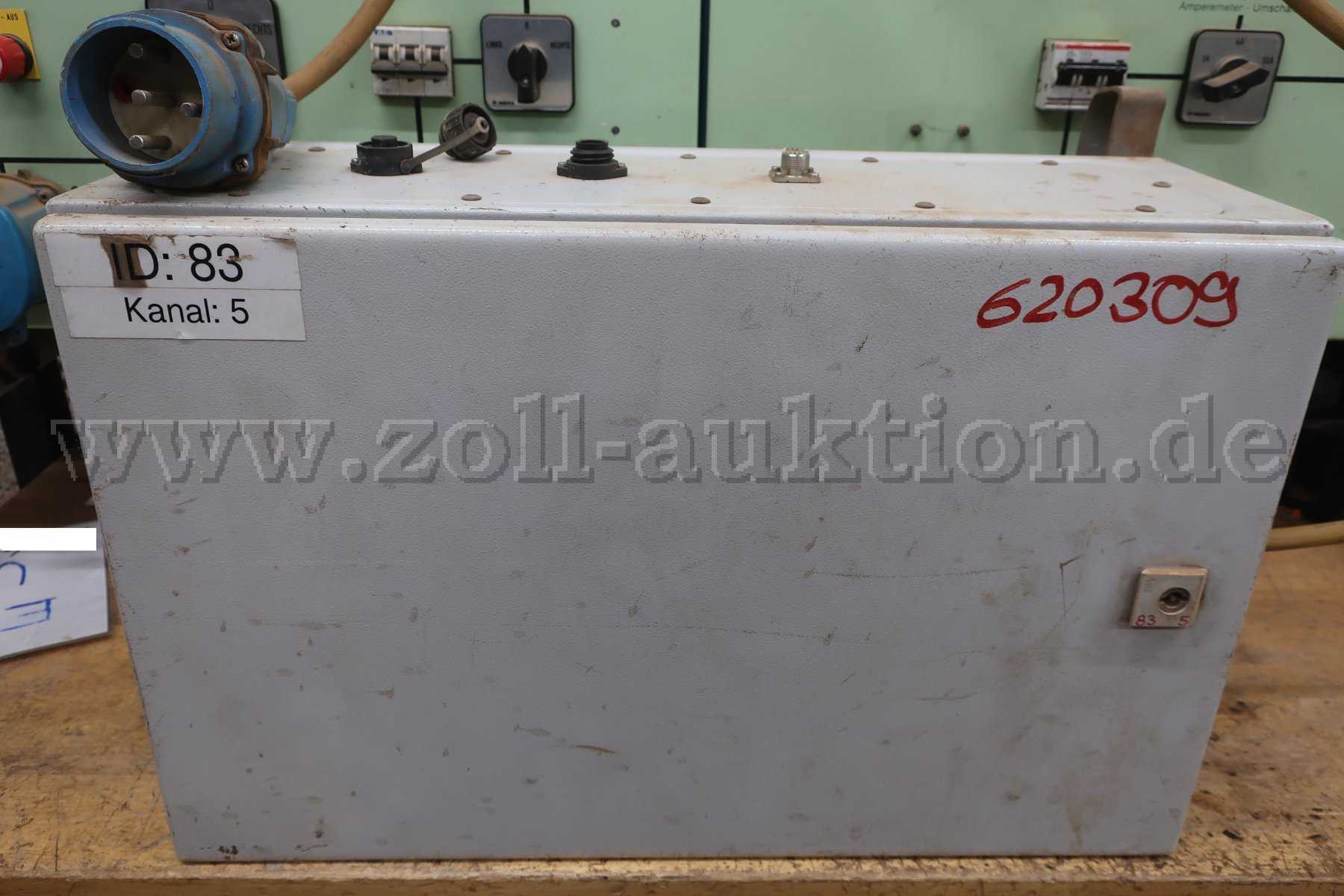

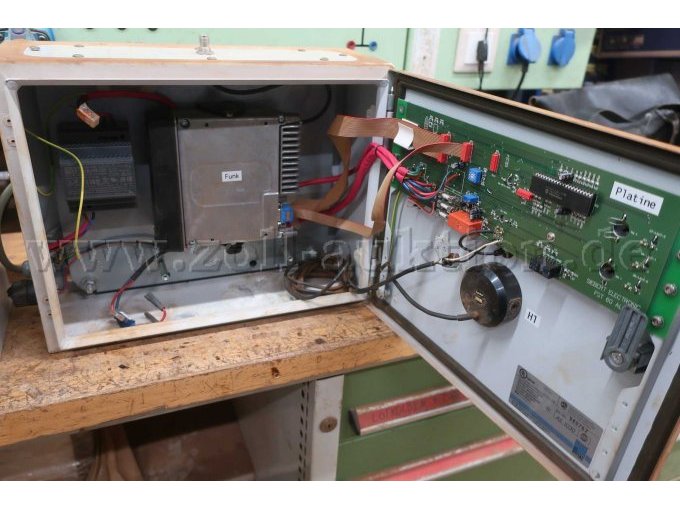

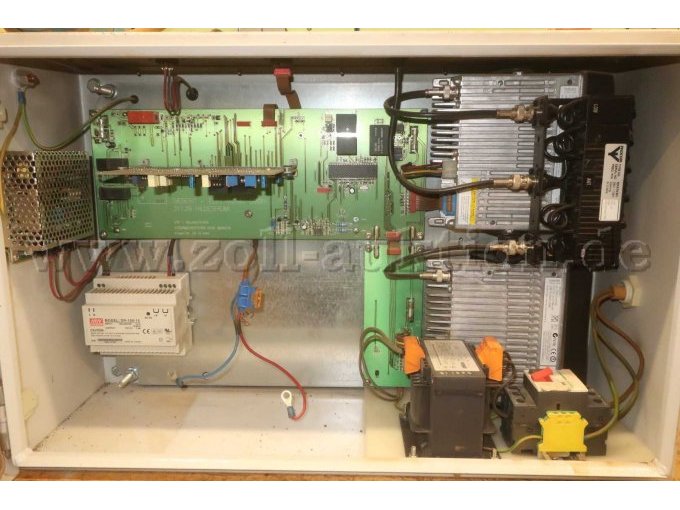

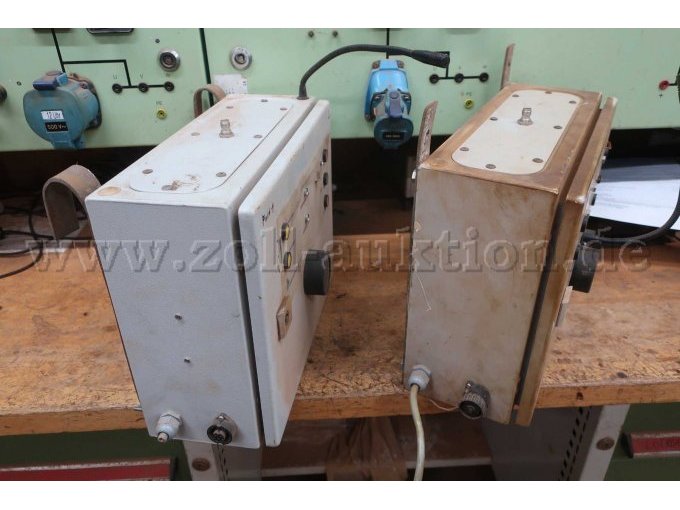

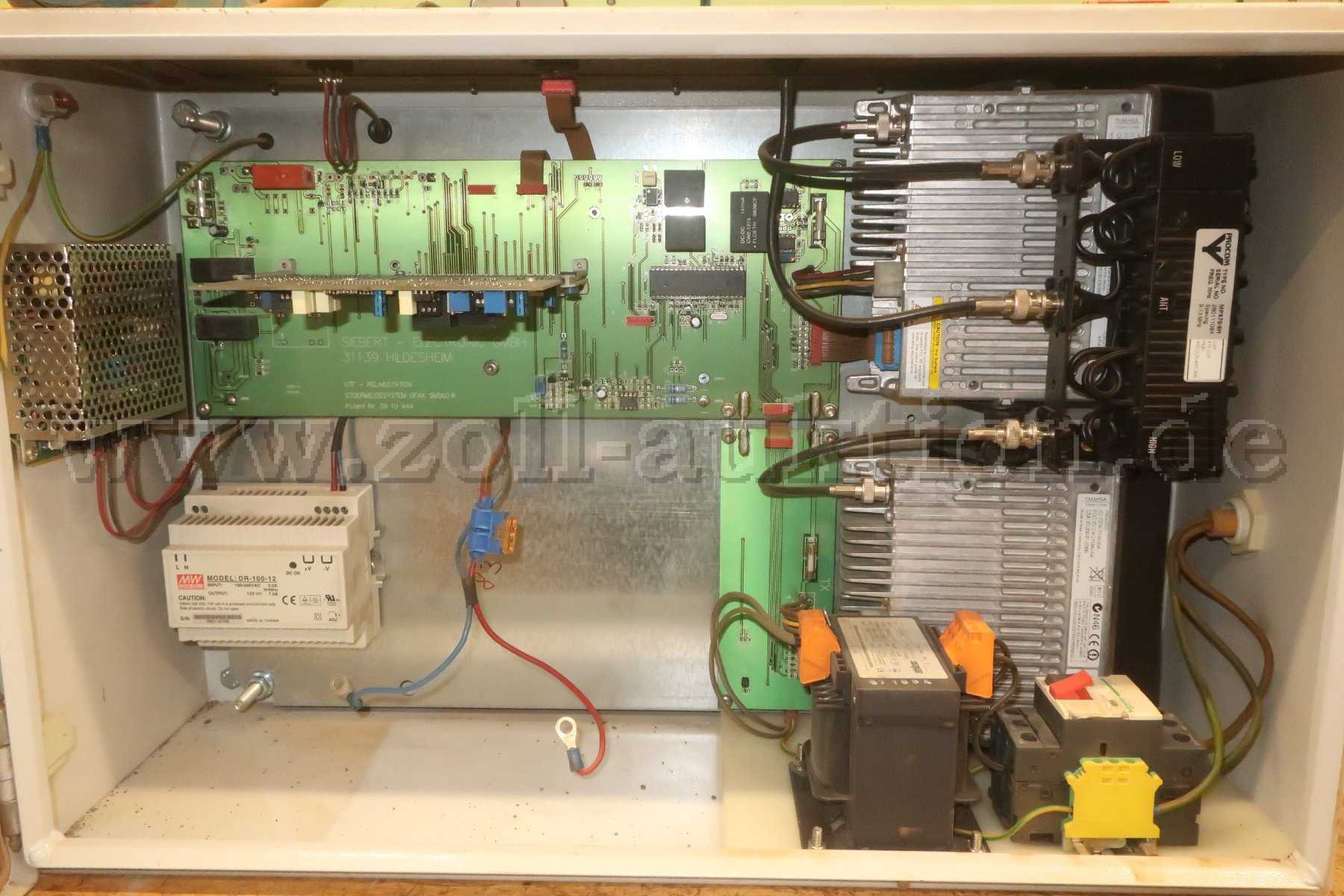

2 S/E Relais-Stationen:
Hersteller/Typ: Siebert Electronic UTF-R 755X SMS

Betriebsspannung: 500V AC

Interne Spannung: 220V AC und 13,8VDC, letztere mit einem Bleiakku (Max. Maße LxBxH in mm 197x165x170) pufferbar.
Frequenzbereich: 465.025MHz bis 465.125MHz (Tx) 455.025MHz (Rx)

Kanalzahl: 1 fest einprogrammiert auf jeweiligen Betriebskanal

Kanalabstand: 25 kHz

Freqenztoleranz: max. 2,0 kHz

HF-Schaltbandbreite: 15 MHz

Betriebsart: Wechselsprechen

Modulationsart: Frequenzmodulation ohne Pre-/Deemphasis,

Klirrfaktor: <10 % bei Nennhub (4.2kHz) und 1.000 Hz Modulationsfrequenz

Antennenanschluß: 50 Ohm, unsymmetrisch über BNC-Buchse am Gerät

Rufverfahren: 5-Tonfolge (ZVEI 1)

Die Stationen wurden auf Funktion geprüft. Eine Pufferbatterie (Ersatzstromversorgung für Stromausfälle) ist nicht vorhanden, die Grundfunktion als Relais- und Vermittlungsstation ist vorhanden. Ein 500V-Anschluss (Typ Marechal DS3) ist vorhanden. Die Alarmierungsfunktionen des Grubenfunksystems konnte nicht überprüft werden, da die Auslöseeinheit außer Betrieb genommen wurde. Ferner konnte die BUS-Netzwerkverbindung zum Vernetzen der Stationen untereinander nicht überprüft werden. Die Geräte weisen äußerlich die dem untertägigen Gebrauch üblichen Verschmutzungen und Gebrauchsspuren auf sowie Überreste von Inventar- und Prüfmarkierungen. Die Gehäuse sind zur hängenden Befestigung mit Haken ausgestattet.

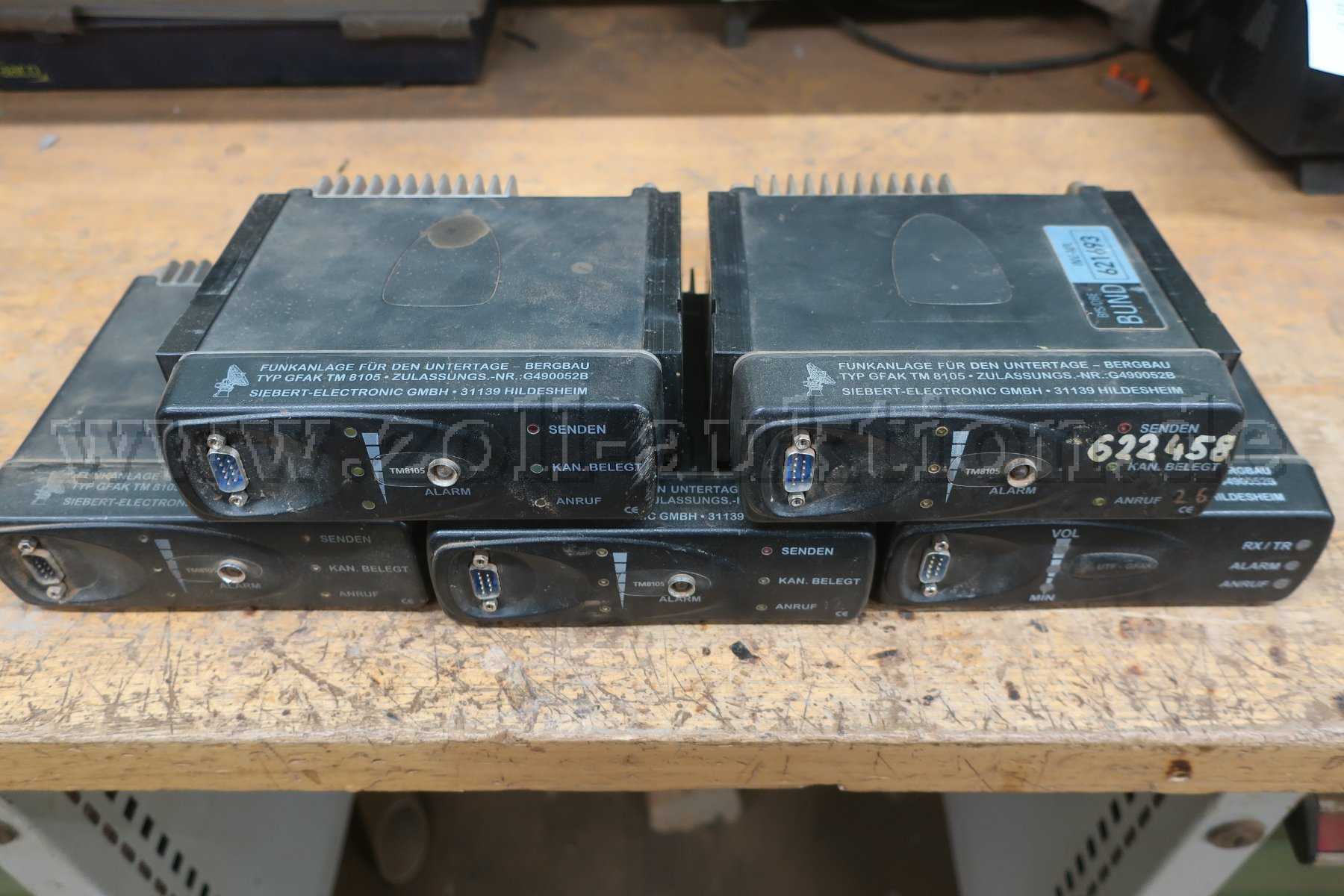

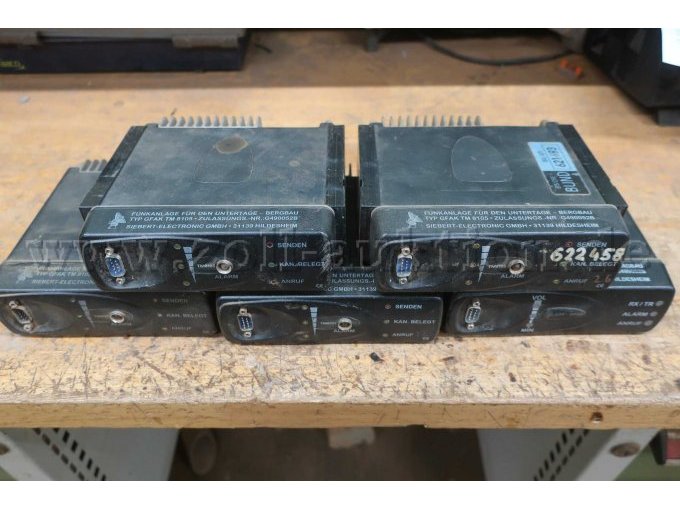

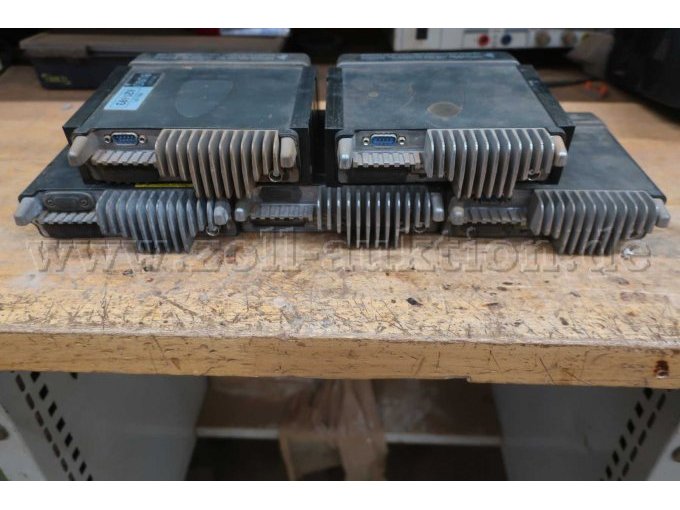

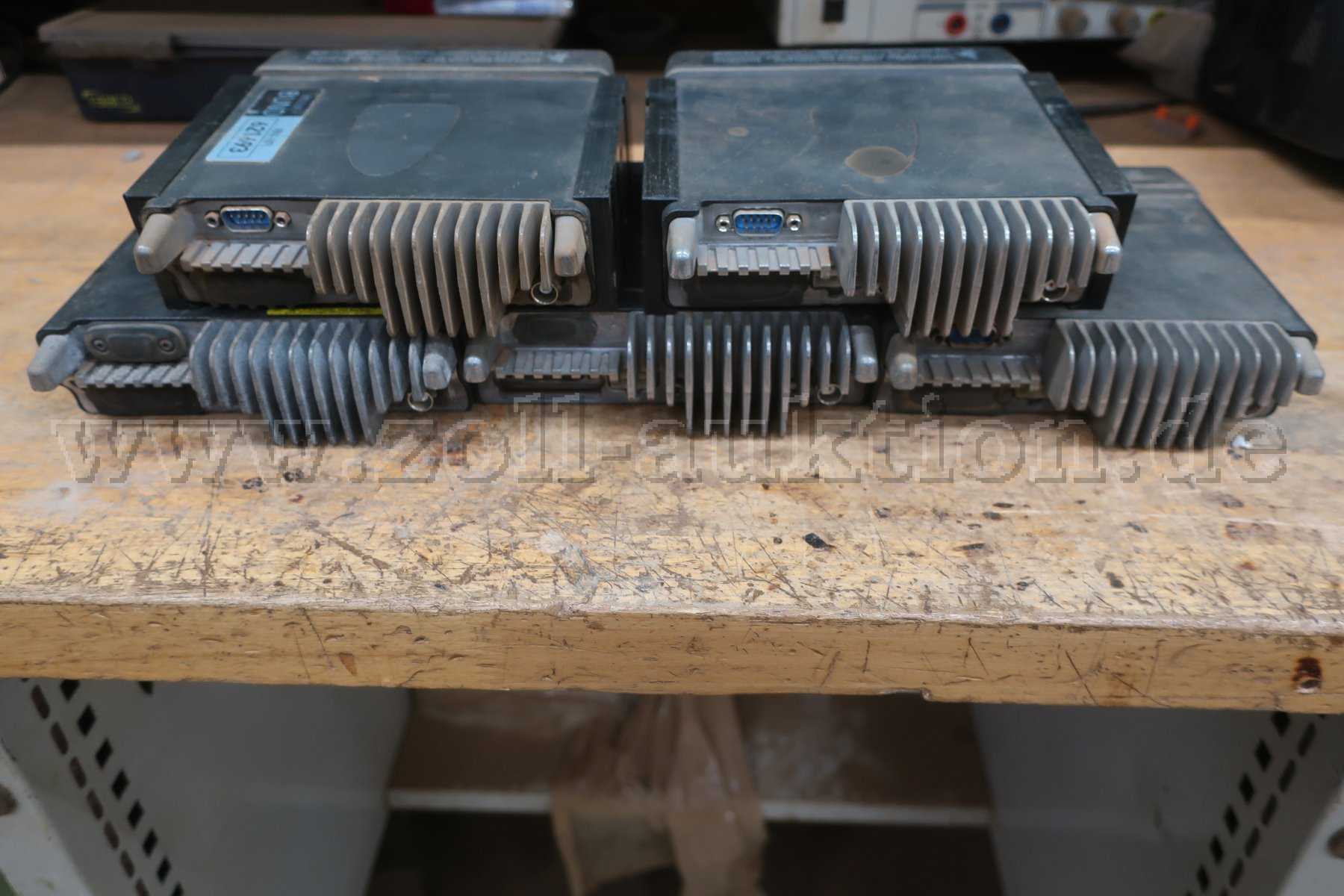

5 KFZ-Geräte:

Hersteller/Typ: Siebert Electronic GFAK TM8105 (Tait TM8105)
Nennspannung: 13,8V DC
Frequenzbereich: 465.025MHz - 465.125MHz (Rx) 455.025MHz (Tx)

Empfangskanäle: 5 (Rx) / 1 (Tx) fest programmiert, 25kHz-Raster

Frequenztoleranz im 25 kHz-Raster: max. 2,0 kHz

HF-Schaltbandbreite: 15 MHz

Betriebsart: Wechselsprechen

Modulationsart: Frequenzmodulation

Klirrfaktor: <10 % bei Nennhub und 1.000 Hz

Antennenanschluß: 50 Ohm, unsymmetrisch über BNC-Buchse am Gerät

Rufverfahren: 5-Tonfolge (ZVEI 1)

Die Geräte wurden auf Funktion geprüft, Senden und Empfangen ist möglich. Die Alarmierungsfunktionen des Grubenfunksystems konnte nicht überprüft werden, da die Auslöseeinheit außer Betrieb genommen wurde. Die Geräte weisen äußerlich die dem untertägigen Gebrauch üblichen Verschmutzungen und Gebrauchsspuren auf

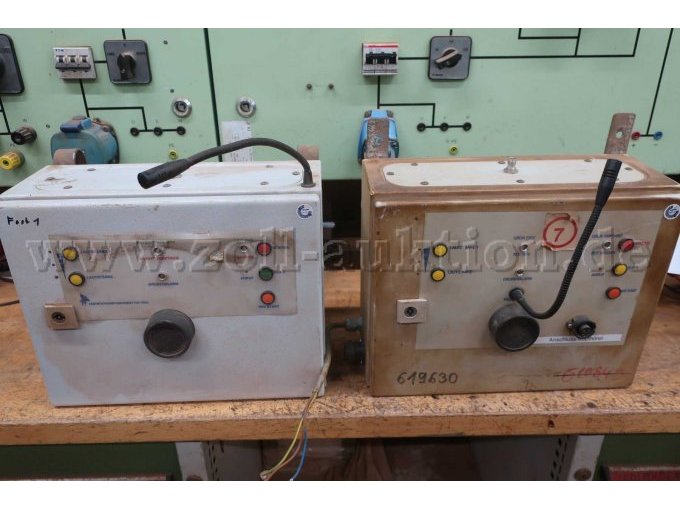

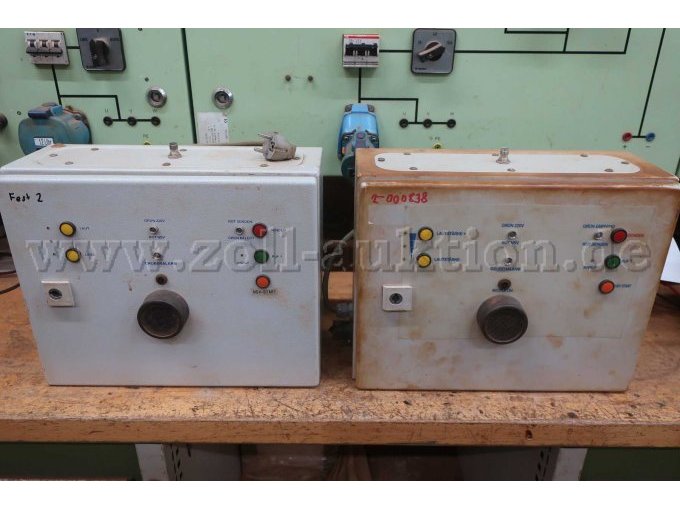

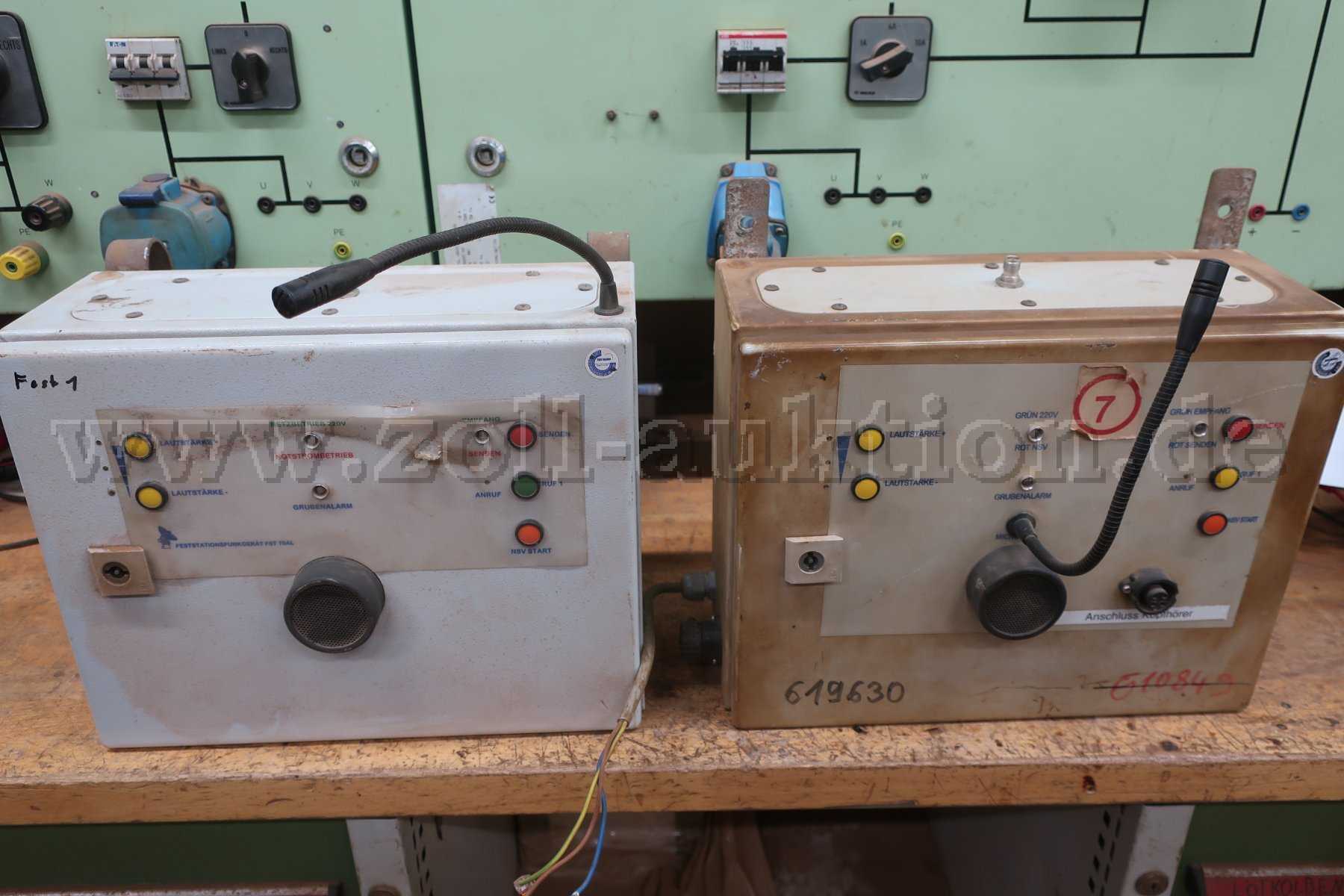

4 Feststationsfunkgeräte:
Hersteller/Typ: Siebert Electronic FST 70/AL
Nennspannung: 230V AC
Interne Spannung: 12V DC, mit einem Bleiakku pufferbar
Eine Gerätebeschreibung /-dokumentation liegt nicht vor, die funkrelevanten Daten sind vermutlich vergleichbar mit denen der KFZ-Geräte

Die Geräte wurden auf Funktion geprüft, Senden und Empfangen ist möglich. Eine Pufferbatterie (Ersatzstromversorgung für Stromausfälle) ist nicht vorhanden. Zwei Geräte sind mit einem Schuko-Stecker ausgestattet, zwei waren für einen Festanschluss vorgesehen, bei denen das Versorgungskabel abgeschnitten ist. Die Alarmierungsfunktionen des Grubenfunksystems konnte nicht überprüft werden, da die Auslöseeinheit außer Betrieb genommen wurde. Die Geräte weisen äußerlich die dem untertägigen Gebrauch üblichen Verschmutzungen und Gebrauchsspuren auf sowie Überreste von Inventar- und Prüfmarkierungen.

Weiteres Zubehör ist zu den dargebotenen Produkten nicht vorhanden!
