Beschreibung

• Gehärtete und geschliffene Z-Achse Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Not-Halt-Schlagschalter
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• Automatische Längs- / Planvorschübe

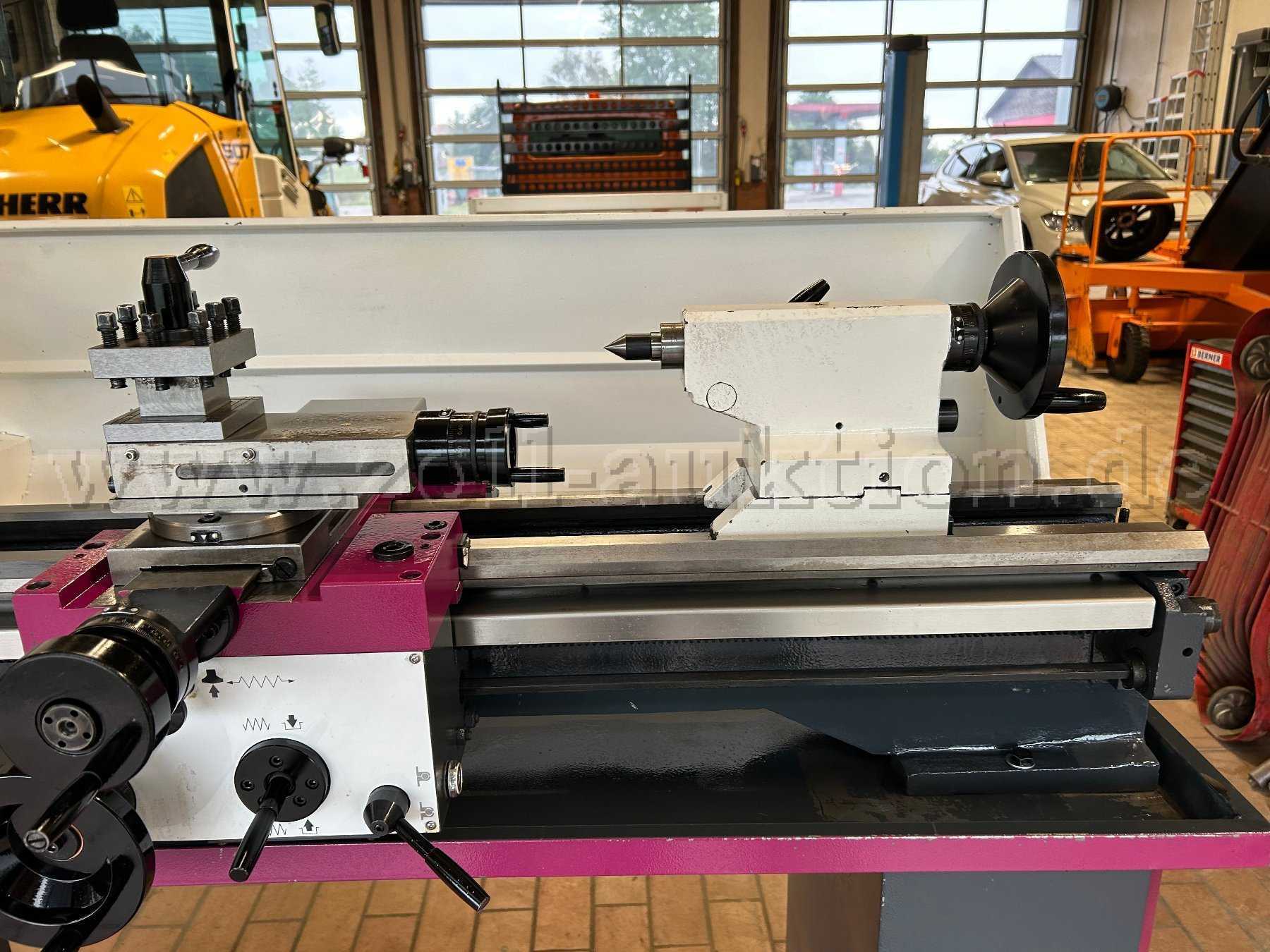

• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel

Abmessungen und Gewichte

Länge ca. 1632 mm Breite/Tiefe ca. 770 mm Höhe ca. 540 mm

Gewicht ca. 360 kg

Arbeitsbereiche

Spitzenhöhe 155 mm Spitzenweite 1000 mm

Umlaufdurchmesser über Maschinenbett 310 mm

Umlaufdurchmesser über Planschlitten 216 mm

Bettbreite 190 mm

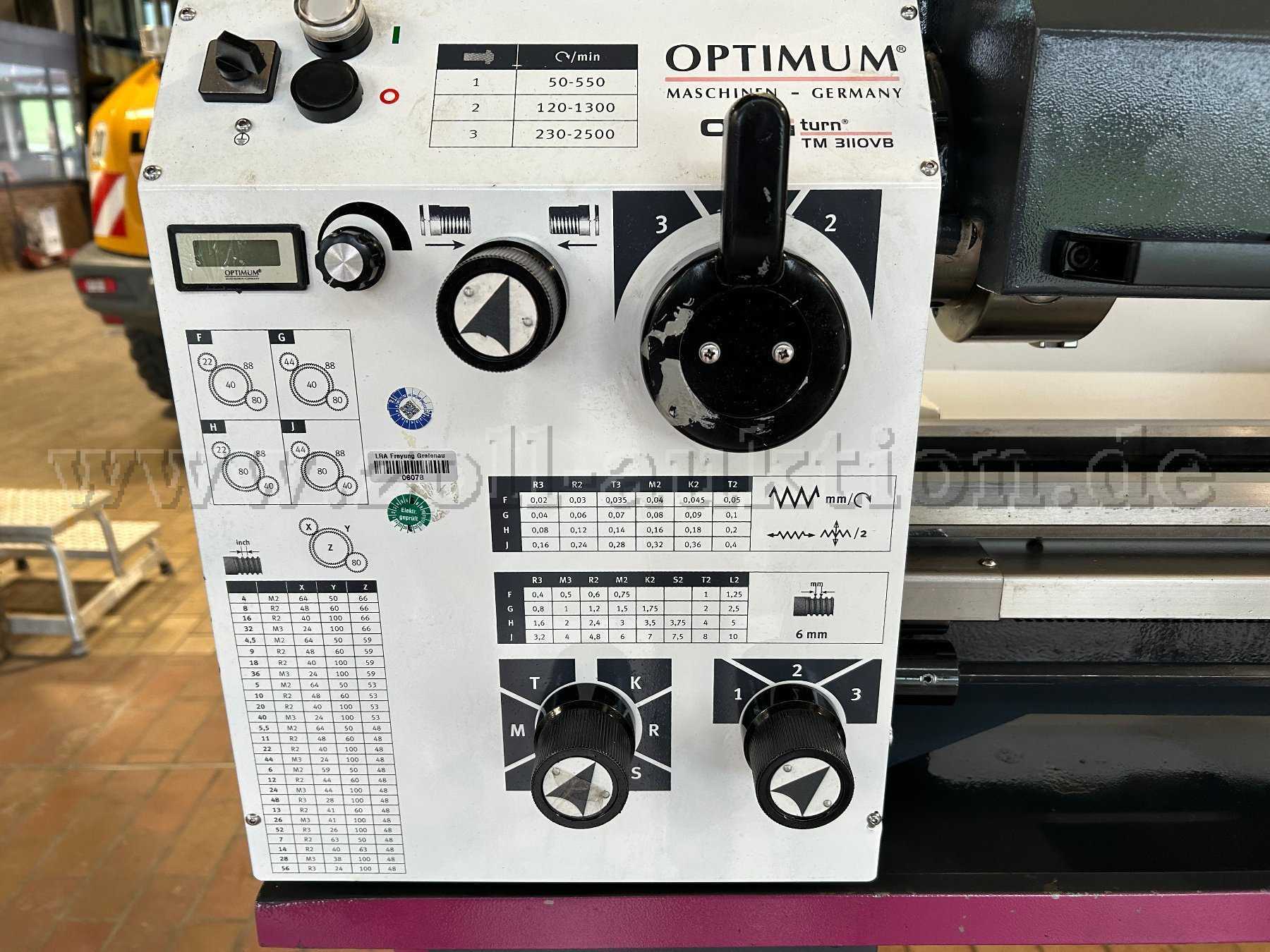

Drehzahlbereich

Anzahl der Drehzahlbereiche 3 Stufen

Drehzahlbereich 50 – 2500 min¯¹

Steuerung der Drehzahlregelung elektronisch regelbar

Elektrische Daten

Abgabeleistung (Motorleistung) 1,5 kW

Anschlussspannung 230 V

Netzfrequenz 50 Hz

Reitstock

Aufnahme MK 3

Pinolenhub 100 mm

Pinolendurchmesser 38 mm

Spindel

Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4

Spindelbohrung/Stangendurchlas­s Durchmesser 38 mm

Stahlhalter Aufnahmehöhe max. 16 mm

Reitstock

Spindelkonus MK 5

Steigungen

Steigung Metrisch 0,4 – 10 mm/U

Anzahl der Steigungen Metrisch 29

Steigung Zoll 56 – 4 Gg/1"

Verfahrweg

Verfahrweg Oberschlitten 90 mm

Verfahrweg Planschlitten 168 mm

Verfahrweg Bettschlitten 850 mm

Vorschub

Vorschubbereich längs 0,02 – 0,4 mm/U

Anzahl der Vorschübe längs 24

Vorschubbereich plan 0,01 – 0,2 mm/U

Anzahl der Vorschübe plan 32

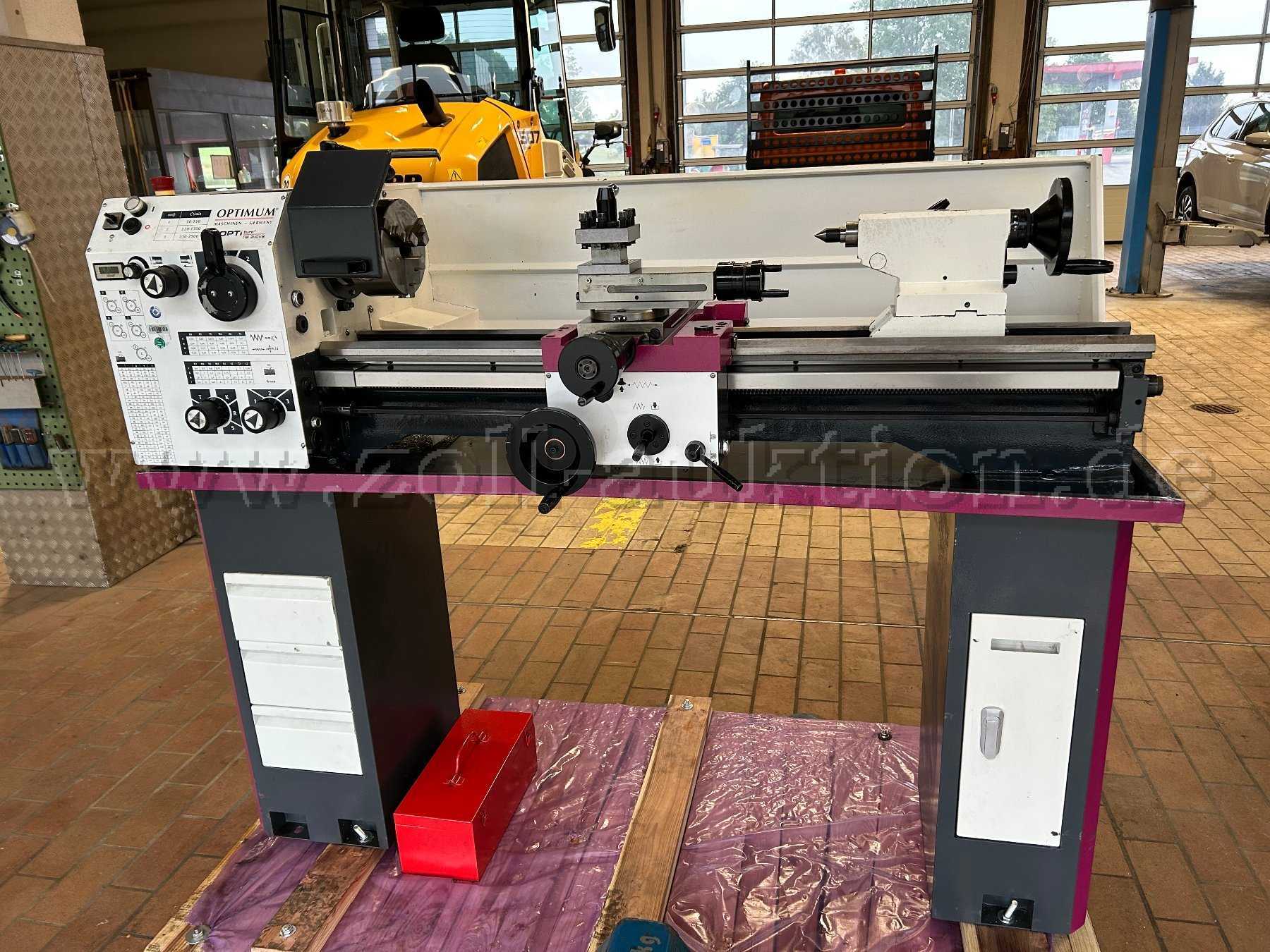

Die Maschine ist funktionsfähig und weist leichte Gebrauchsspuren auf wie Ölverschmutzungen und oberflächliche Beschädigungen im Lack.

Es wird empfohlen das Gerät vor Gebotsabgabe zu besichtigen. Dies ist nach vorheriger Terminabsprache unter 08551/57-2203 möglich.

Sonstige auf den Bildern dargestellten Sachgegenstände sind nicht Teil dieser Auktion.

Wir weisen Sie ausdrücklich darauf hin, dass wir aus rechtlichen Gründen beim Verladen keine Unterstützung gewähren können.

Für die Organisation von erforderlicher Verladetechnik ist der Bieter selbst verantwortlich. Das Verladen, die Ladungssicherung sowie der Transport ist Sache des neuen Eigentümers. Der Abholer bestätigt mit seiner Unterschrift bei Abholung, dass er mit den Rechtsvorschriften zur Sicherung von Ladung und Transportgütern vertraut ist. Das Fahrzeug/Gerät muss durch den Erwerber selbstständig und mit eigenen Hilfsmitteln verladen werden.
