Technische Daten:

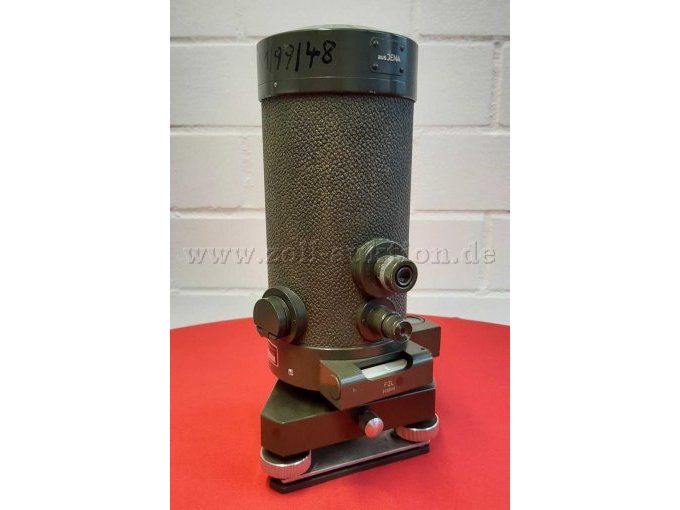

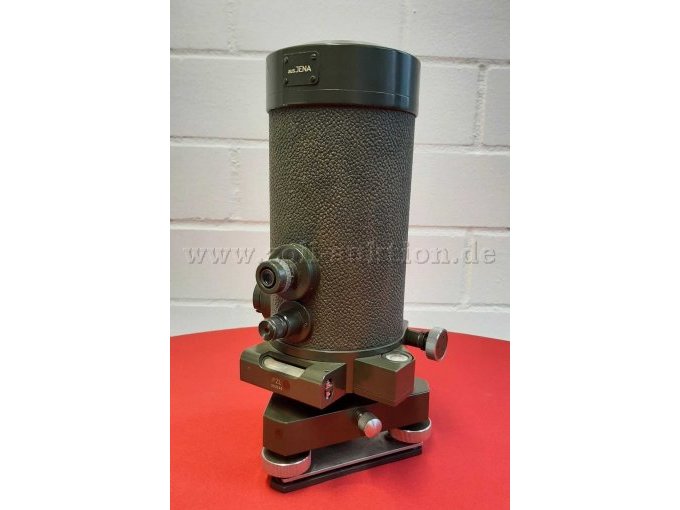

Instrumentenart: Automatisches Präzisions-Zenitlot

Hersteller: Jenoptik Jena GmbH

Modell: PZL

Baujahr: ca. 1970

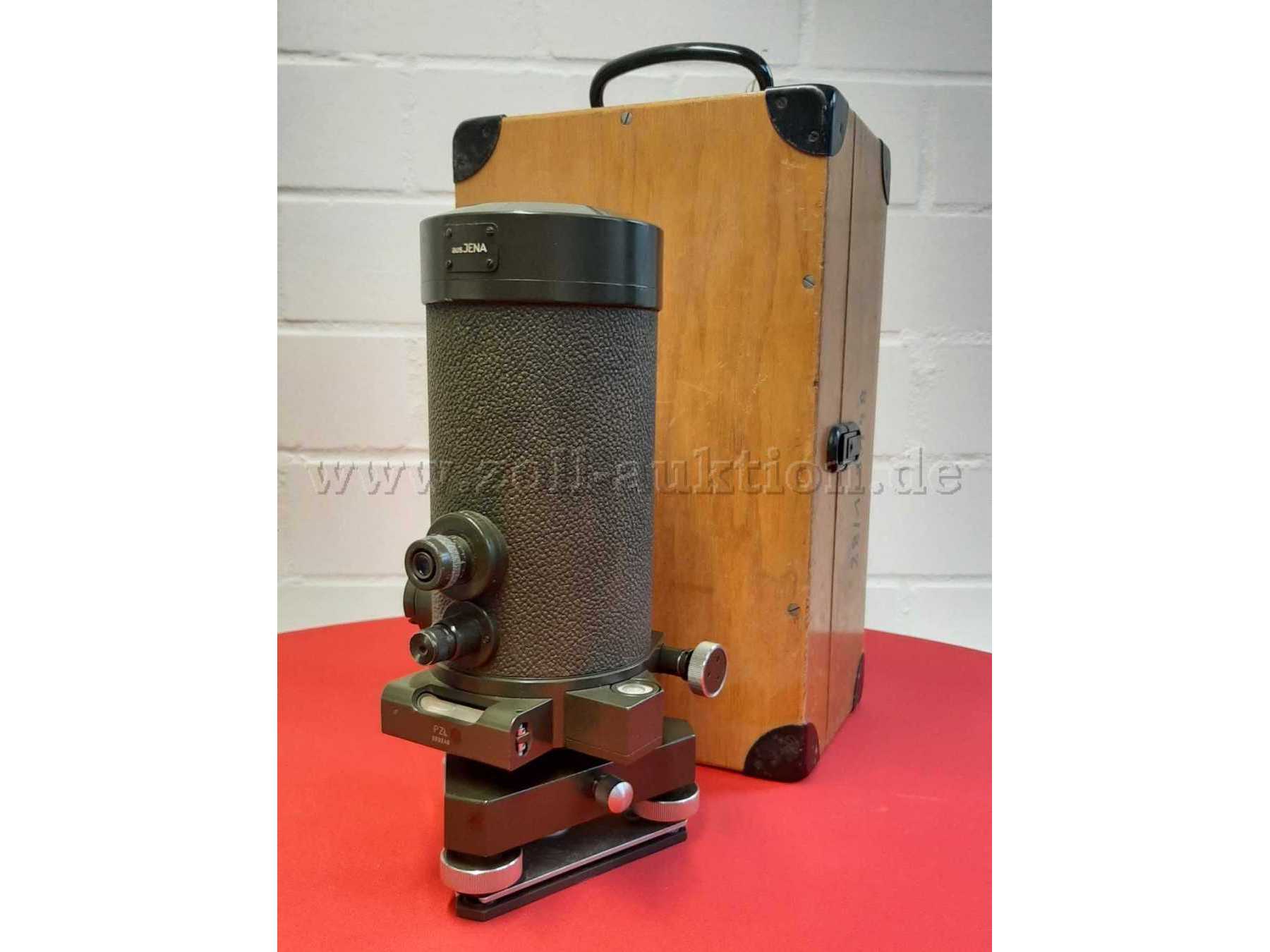

Lieferumfang:

- Instrument

- Originalbehälter aus Holz

- Gebrauchsanweisung

Eigenschaften und Besonderheiten:

Das Präzisions- Zenitlot PZL ist aus dem Ni 007 entwickelt, indem das vor dem Objektiv sitzende Pentaprisma weggelassen wurde. Dadurch entstand ein Gerät mit vertikaler Ziellinie. Das PZL ist für alle vermessungstechnischen Aufgaben geeignet, für die ein mittlerer Lotfehler von +/- 1 mm auf 100 m ausreichend ist. Gegenüber herkömmlichen optischen Loten mit Libellenausrichtung besteht der Unterschied darin, dass innerhalb eines gewissen Neigungsbereiches des Instrumentes die Ziellinie durch ein Schwerkraftpendel in einer Ebene vertikal ausgerichtet wird. Diese automatische Ziellinienstabilisierung wird durch ein in den Fernrohrstrahlgang eingeschaltetes, pendelnd aufgehängtes, optisch- mechanisches Bauelement erreicht, das als Neigungskompensator bezeichnet wird.

Kürzeste Zielweite: 2,2 m

Kleinster Teilungswert Hz- Teilkreis: 10‘

Winkelwert der Röhrenlibelle für 2 mm Blasenweg: 30‘‘

Zustand des Instrumentes:

Das Instrument ist technisch in keinem guten Zustand. Die Optik ist klar. Der Fokussiertrieb zum scharfstellen des Zielbildes ist defekt. Der Okulartrieb lässt sich nur sehr schwer bewegen. Optisch weist das Lot dem Alter entsprechende Gebrauchsspuren in Form von leichten Kratzern und Lackabplatzungen auf. Der Transportbehälter weist ebenfalls leichte Gebrauchsspuren in Form von Kratzern auf.

Bewertung des optischen Zustands: gut

Bewertung des technischen Zustands: mangelhaft
