Baujahr: 2020

Gewicht: 513 kg

Stromanschluss: 400 V,

Motorleistung: 4 kW

Die Gebrauchs-/Bedienungsanleitung ist vorhanden.

Beschreibung:

Die Maschine macht einen neuwertigen Eindruck und weist kaum Gebrauchsspuren auf.

An den metallisch blanken Metalloberflächen ist geringfügig leichter Flugrost zu erkennen.

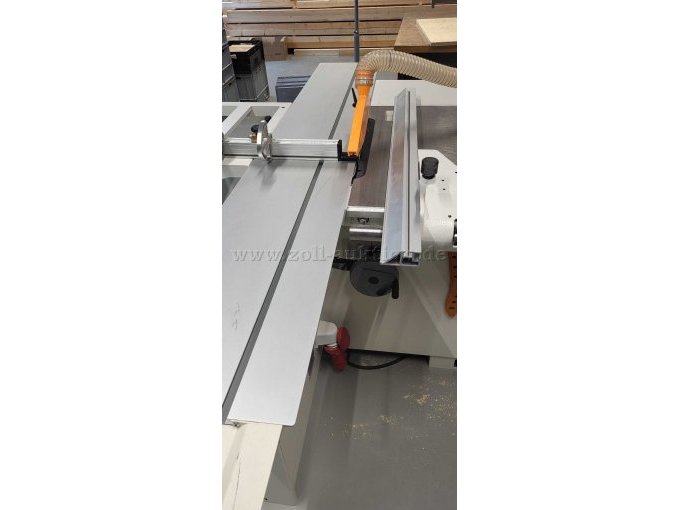

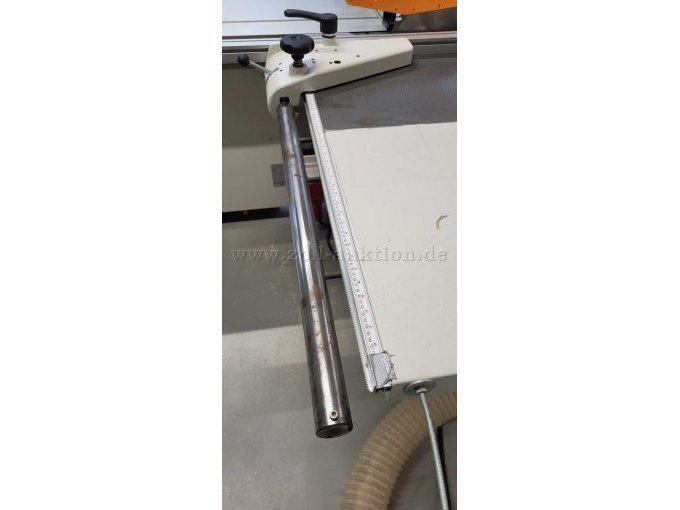

Das verschieben des Längsanschlages ist leichtgängig.

Auf dem Anbautisch und anderen Oberflächen sind ein paar Harzflecken.

Das Maßband für den Längsanschlag wurde mit Klebeband fixiert, da es im Originalzustand beweglich ist.

Für die Befestigung der Absaugung wurde an den Rand des Tisches ein Loch gebohrt.

Dies ist die einzige Veränderung gegenüber dem Originalzustand und beeinträchtigt die Gebrauchstauglichkeit nicht.

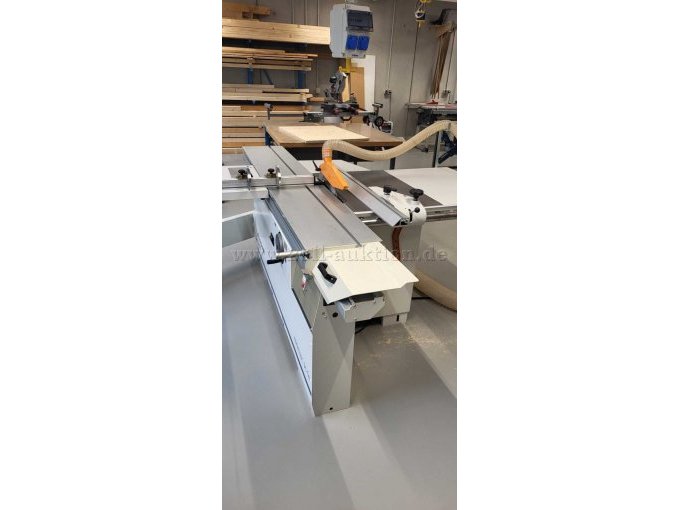

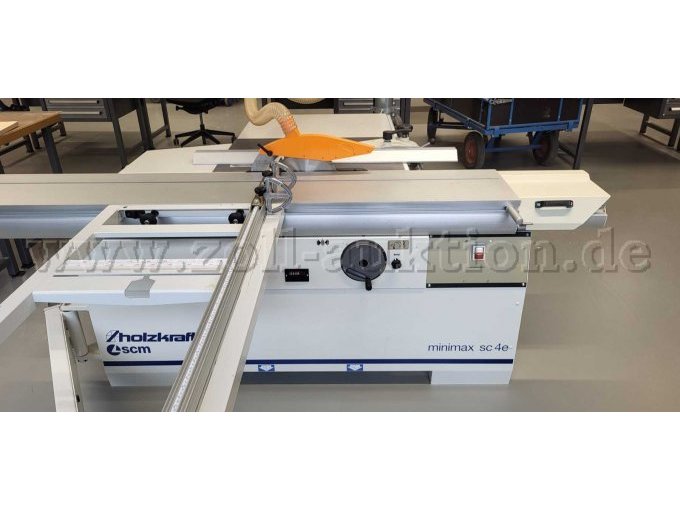

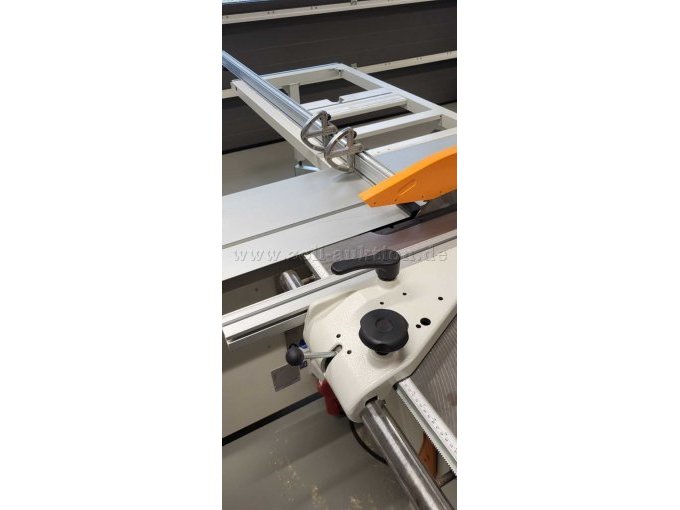

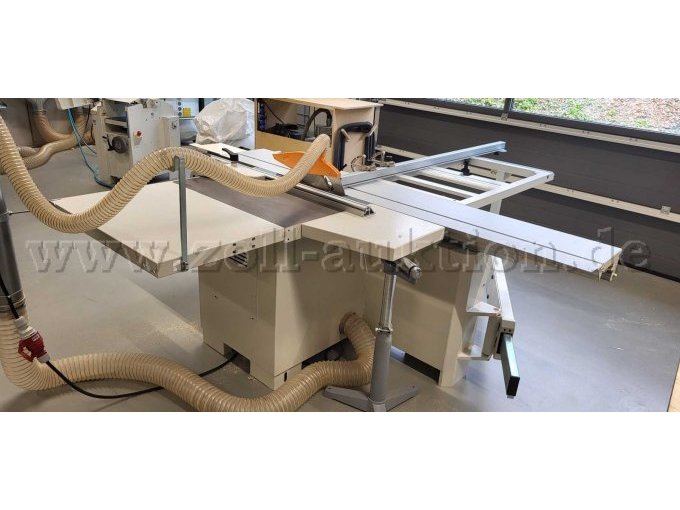

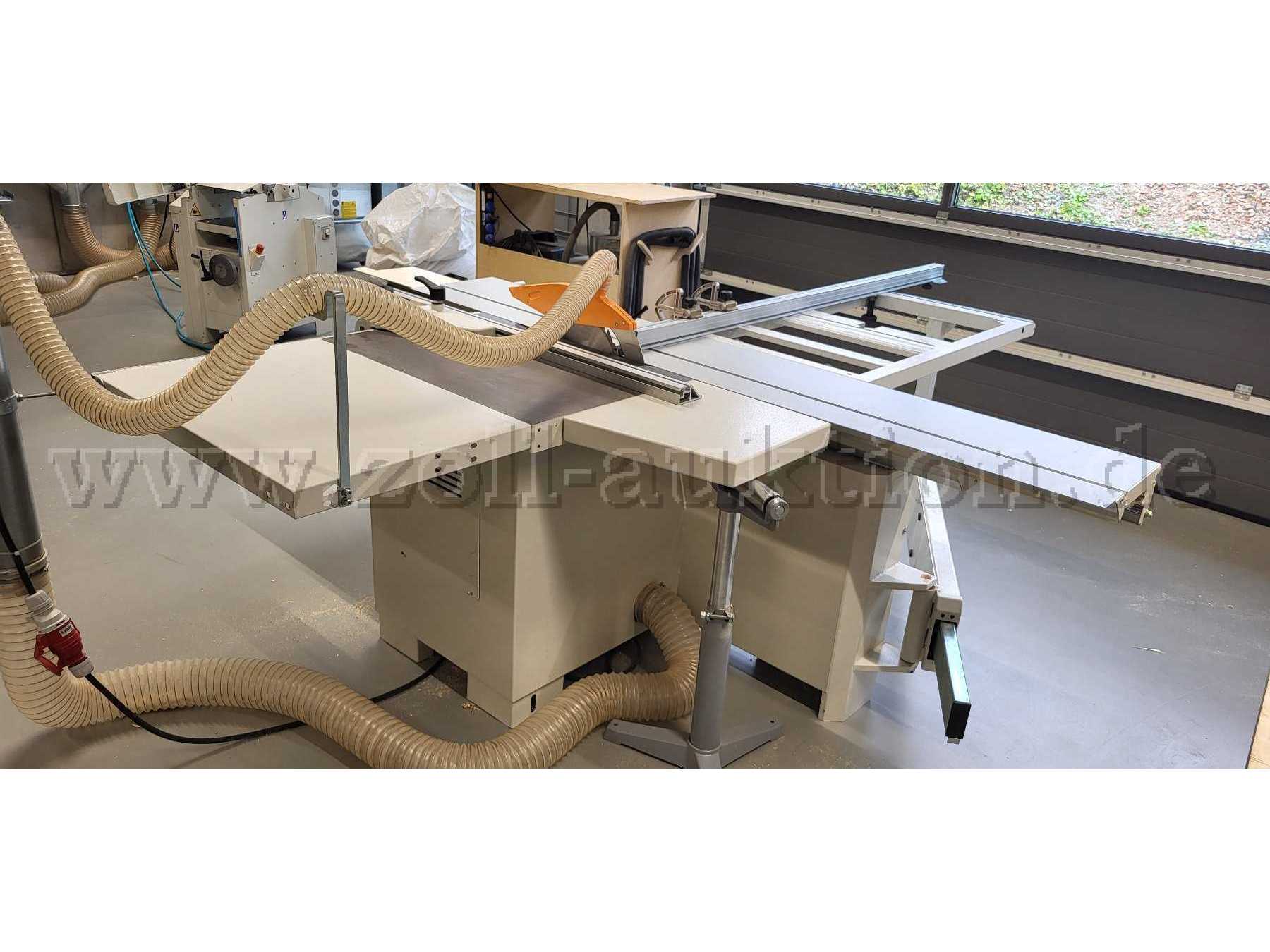

Die Maschine wird wie abgebildet, jedoch ohne Sägeblatt und ohne Schläuche der Absaugung versteigert.

Die Maschine kann in der Dachdeckerabteilung der Berufsschule Waldkirchen, Freyunger Straße 8 an Werktagen zwischen 8:00 und 16:00 Uhr und freitags bis 11:30 Uhr besichtigt werden.

Die Maschine kann nur an Selbstabholer abgegeben werden.

Ein Versand ist nicht möglich.

TECHNISCHE SPEZIFIKATIONEN

STANDARDZUBEHÖR

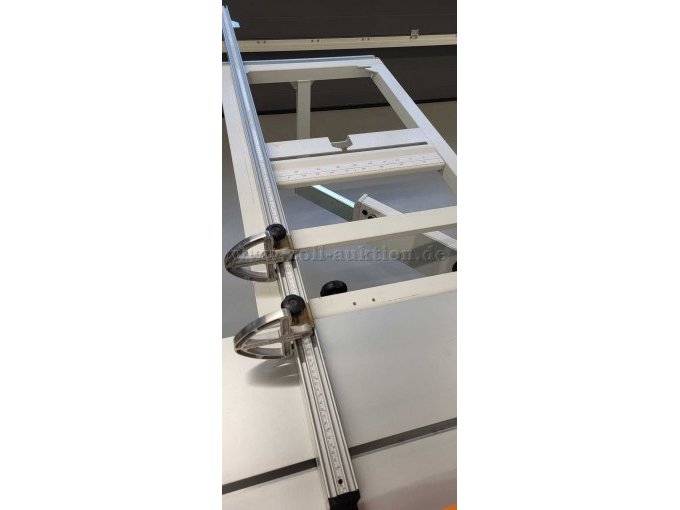

Länge des Schiebetisches 2250 mm

Besäumrahmen mit vorderer rolle

Führungsaggregat Säge mit mikrometrischer Einstellung mit Zahnstange (läuft auf einer Führung mit zylindrischem Querschnitt)

Exzenterspannarm

Verlängerungen aus Guss für den Ausgabetisch

Lineal Anschlägen für rechtwinklige Schnitte

Besäum-Klemmschuh

1. Spaltkeile
2. Bügel (zur Befestigung der Maschine am Fussboden)

Schiebestock

Griff für Schiebestock

Manulles Heben und Schrägstellen des Sägeaggregats

Direktes Anlassen des Hauptmotors

Thermischem Sicherungsautomat

Halterung Saugleitung

Schutzvorrichtung für Sägeblatt und Ritzsäge mit Absaughaube von 60 mm

Satz von Geräten und Schüsseln für Verwendung und Wartung

ALLGEMEINE TECHNISCHE DATEN

Abmessungen des Festtisches, 840 x 560 mm

Abmessungen des Schiebetisches bei "2250 Schiebetisch" 2250 x 360 mm

Abmessungen des Schiebetisches, bei "2600 Schiebetisch" 2600 x 360 mm

Abmessungen des Schiebetisches, bei "3200 Schiebetisch" 3200 x360 mm

Sägeblattneigung von 90° bis 45°

Max. Durchmesser des Sägeblatts Øi 30 x 315

Mindestdurchmesser des Sägeblatts Øi 30x 250

Durchmesser des Vorritzersägeblatts Øi 20x 100

Maximales Herausragen bei 90°, mit 315 mm Sageblatt, 100 mm

Maximales Herausragen bei 45°, mit 315 mm Sägeblatt, 71 mm

Maximales Herausragen bei 90°, mit 300 mm Sägeblatt, 92,5 mm

Maximales Herausragen bei 45°, mit 300 mm Sägeblatt, 66 mm

Maximales Herausragen bei 90°, mit 250 mm Sägeblatt,67,5 mm

Maximales Herausragen bei 45°, mit 250 mm Sägeblatt, 48 mm

Drehzahl des Sägeblatts 3800 U/min

Erforderliche Zeit für Anhalten des Sägeblatts: Weniger als 10 Sekunden

Drehzahl des Vorritzersägeblatts (mit Umlenkrolle) CPD: 7800 U/min

Drehzahl des Vorritzersägeblatts (motorisiert) CPD: 9000 U/min

Motor:

Leistung des Sägemotors:

50 Hz 4,0 kW

60 Hz 4,8 KW

Technische Daten: Siehe Kennschild am Motor

Betriebsart: S6 - 40% (ausgeschlossen von den von der Verordnung (EG) 640/2009 vorgesehenen

Energieeffizienzbeschränkungen­)

Betriebsbedingungen: siehe Abschn. 1.10

Leistung des Vorritzermotors CPD: 0,5 kW

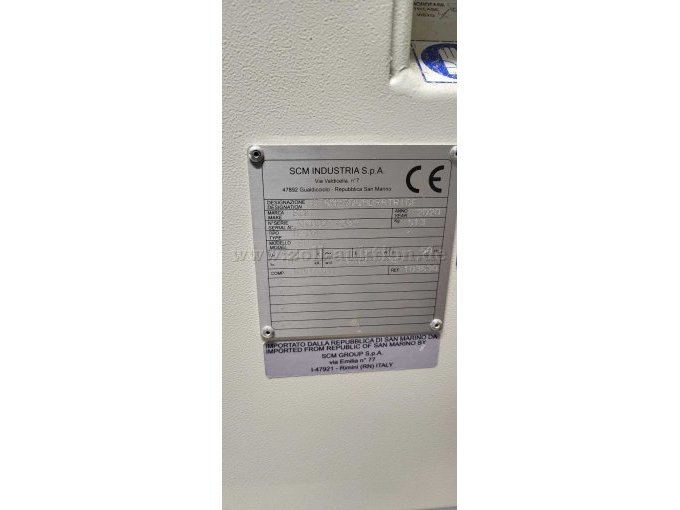

Nettogewicht: siehe Kennschild an der Maschine

Betriebsspannung - und Frequenz: siehe Kennschild an der Maschine

TECHNISCHE DATEN - "DADO SET" OPF

Fråserdurchmesser Øi 30 x 200 mm

Fräserdicke (min./max.) 3.6 / 19

Maximale Rillentiefe 36 mm

TECHNISCHE DATEN ABSAUGUNG

Unterdruck (Pa)

Durchmesser der Absaughaube Sägeblatt

Ø 120 mm 2400 (4704)

Durchmesser der Absaughaube in der Haube der Hängeschutzvorrichtung (vom Spaltkeil getrennt) (OPT)

Ø 80 mm

Durchmesser der Absaughaube an der Schutzhaube (am Spaltkeil befestigt) (STO)

Ø 60 mm 4462 (8746)

Absauganlage bei Luftgeschwindigkeit: trockene Späne (feuchter Späne)

20 (28) m/sec

Verbrauch Absaugungsluft [Ø 120 + Ø 80] (OPT

1176 m'/h (1647)

Verbrauch Absaugungsluft [Ø 120 + 0 60]

1018 m/h (1425)
