Angebot Geräteträger Ventilprüfung Dietz Valve Expert 2.4

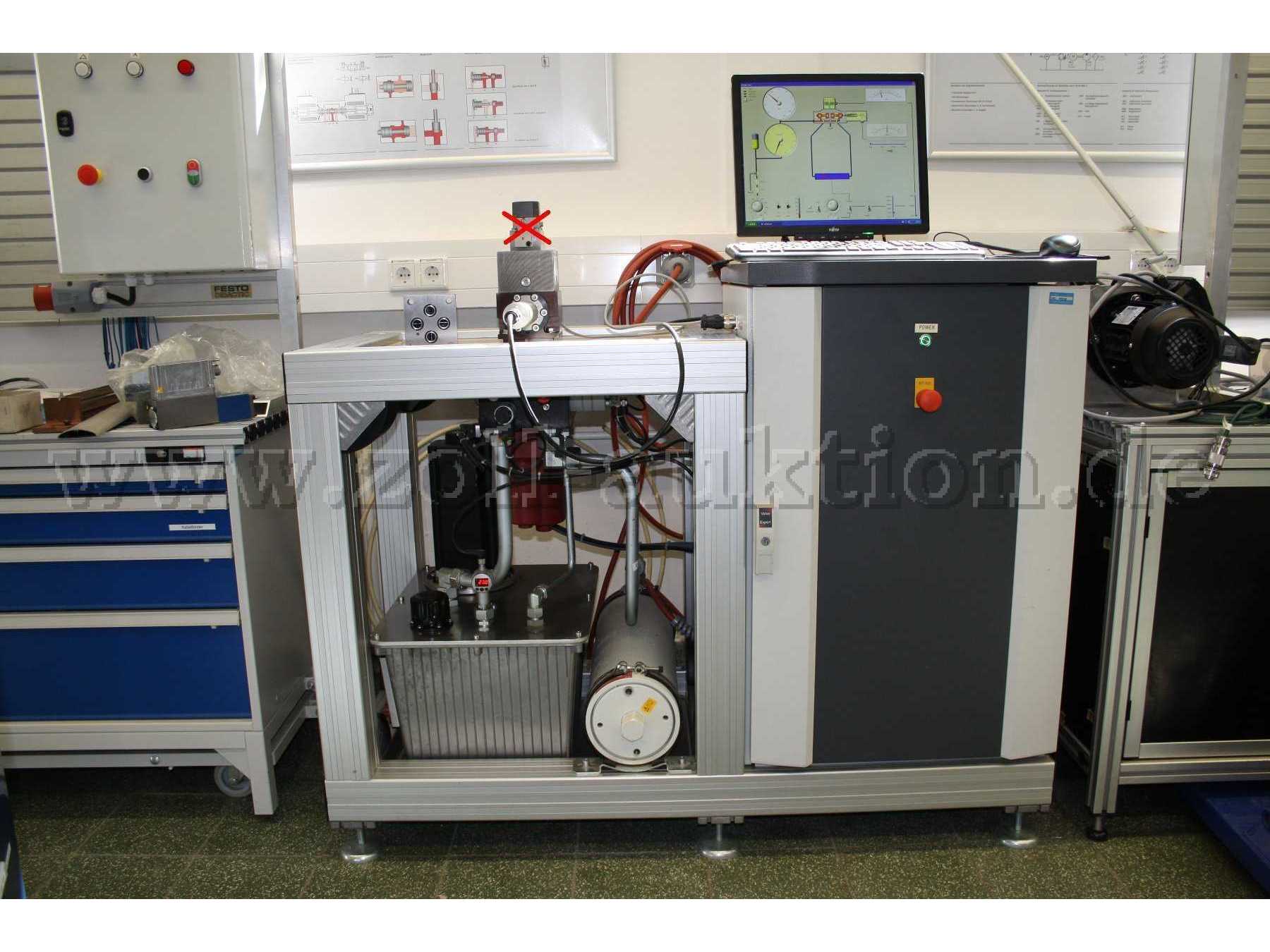

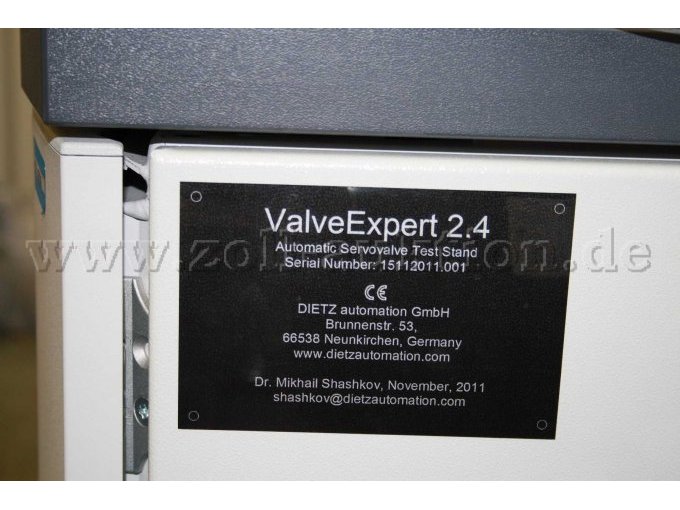

Bei dem Geräteträger Ventilprüfung handelt es sich um einen Aufbau, der als Ersatzteil-Geräteträger genutzt werden kann, er umfasst sämtliche Komponenten des Ventilprüfstands Valve Expert 2.4 der Firma Dietz Automation. Der Geräteträger zur Ventilprüfung ist mit seinen Einzelkomponenten voll funktionsfähig, entspricht aber nicht mehr dem aktuellen Stand der Technik und kann somit nicht ohne Anpassungen kommerziell eingesetzt werden. Eine CE-Erklärung des Herstellers von 2011 liegt vor. Der Geräteträger wurde nur mit geringer Laufzeit im Laborbetrieb eingesetzt.

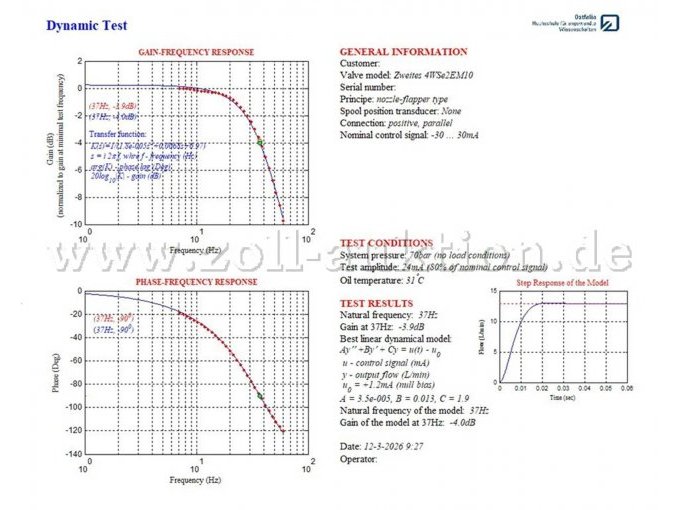

Die Funktionsfähigkeit des Geräteträgers wurde unter Verwendung eines Servoventils der Fa. Rexroth Type: 4WS2EM10-40/30B2ET31528D/M am 12.03.26 getestet, das benannte Ventil ist nicht Gegenstand dieser Auktion, das Ergebnis der Messung ist unter den angefügten Bildern zu finden. Anschließend wurde der Geräteträger nicht mehr betrieben.

Sämtliche Personenbezogene Daten wurden auf dem Rechner gelöscht.

Der Geräteträger weist geringe Gebrauchsspuren an der Arbeitsplatte sowie am Rahmen auf (siehe Bild Zustand Arbeitstisch).

Der Druckspeicher wurde nicht gewartet und das Hydrauliköl nicht gewechselt. Eine Besichtigung vor Ort ist nach Absprache jederzeit möglich und wird empfohlen.

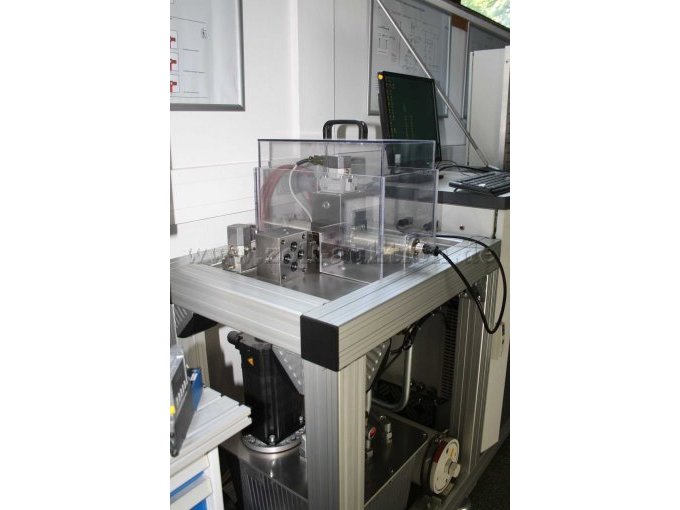

Zusätzlich umfasst das Angebot einen Frequenzgangzylinder, Adapterplatten (ISO 10372-06-05-0-92, ISO 10372-04-04-0-92) und eine Schutzhaube (ohne elektronische Absicherung) (siehe Bilder).

Baujahr: 2011, Neupreis ca. 55.000 Euro

Mindestgebot: 8.000 Euro

Folgende Prüfungen können mit dem Geräteträger umgesetzt werden:

- Prüfung 4-Wege Proportional-/Servoventile mit Ansteuerung Strom ±10, ±20, ±50 und ±100 mA, 4-20 mA, sowie Spannung ±10V und Kolbenpositionsrückführung ± 10 V, ± 10 mA oder 4 bis 20 mA

- Sofern eine Kolbenpositionsrückführung nicht vorhanden ist, kann ein Frequenzgangzylinder eingesetzt werden

- Spannungsversorgung für Ventil ±15V oder 24V

- Messungen Differenzdruck, Leckage, Durchfluss/Ansteuerung, Frequenzgang mittels Kolbenrückführung oder Frequenzgangzylinder

Der Geräteträger umfasst folgende Komponenten

- Asus PC mit Windows XP Professional 4GBye RAM, 400GByte HDD, inkl. Software Valve Expert 2.4, Microsoft Office 2010

- Multifunktions-IO-Karte National Instruments NI 6025E

- Elektronik Interface der Firma Dietz Automation Valve Expert 2.3

- Bucher Innenzahnradpumpe QX23-008R

- 3 Phasen Servomotor Lenze MCS 14P32

- Frequenzumrichter Lenze L-force 9400

- Rückschlagventil RHZ16

- Druckfilter DFP 240 Q

- Druckfilter DFP 110 Q

- 4/2-Schieberventil WK10Y

- Rückschlagventil M-SR 15

- Volumenstromsensor VS 1 GP012V

- 2/2 Wegeventil WSM12120V

- Drucksensor 0710

- Druckbegrenzungsventil DB12120A

- Drosseleinbauventil DV5E

- Kolbenspeicher SK350

- Verschmutzungsanzeige VD 5 C.0

- IW Gehäuse 600x900x600 mm

- Gestell aus Profil 90x90L B=1400mm, T=625mm, H=950mm

- 2x MTM Power HMA30 Netzteil +-15V

- Traco Power TIS 150-124 Netzteil 24V

- Sicherung 32A, 16A

- Lüfter 24V/DC mit Filter 120 X 120 RCP
