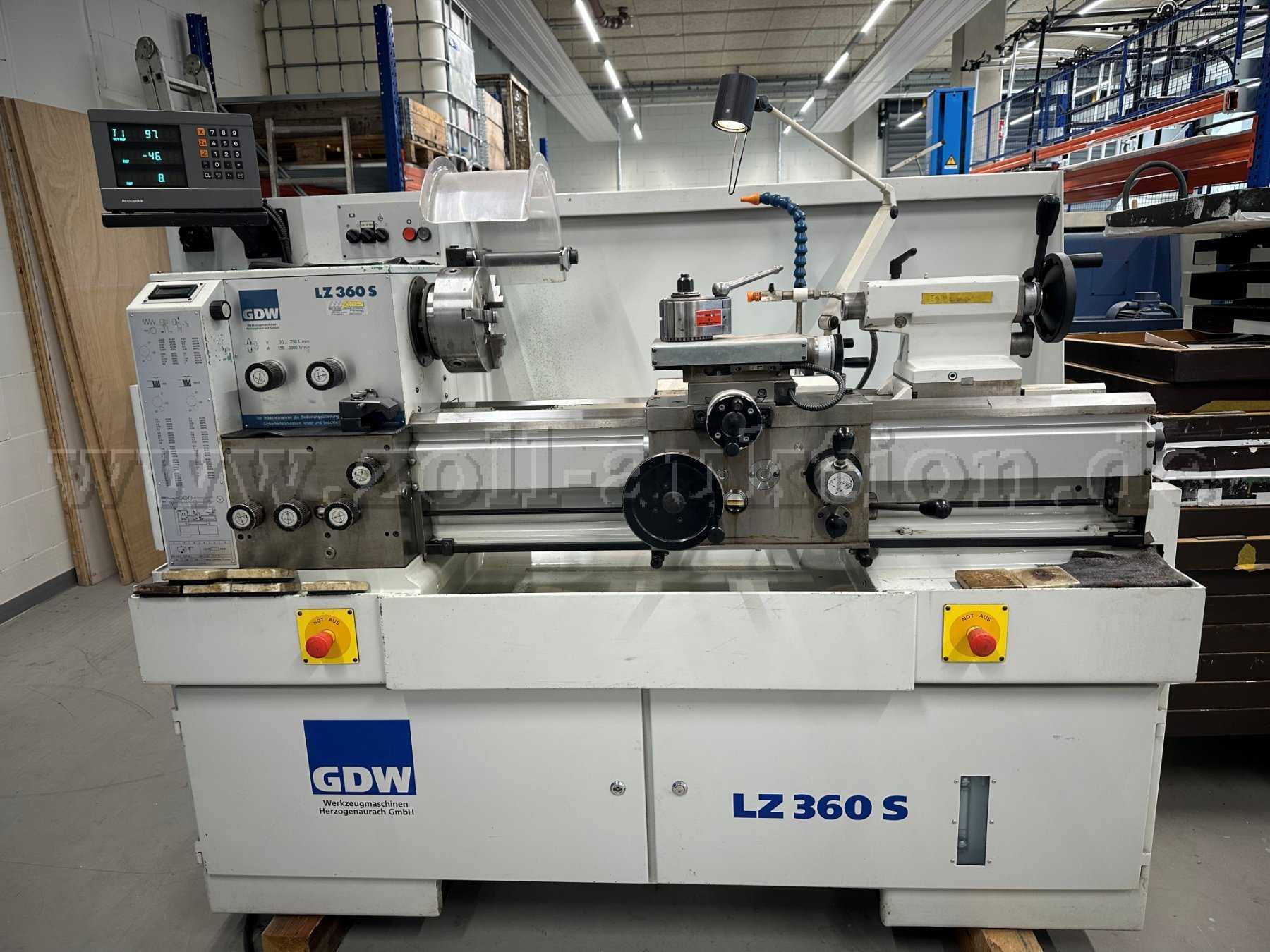

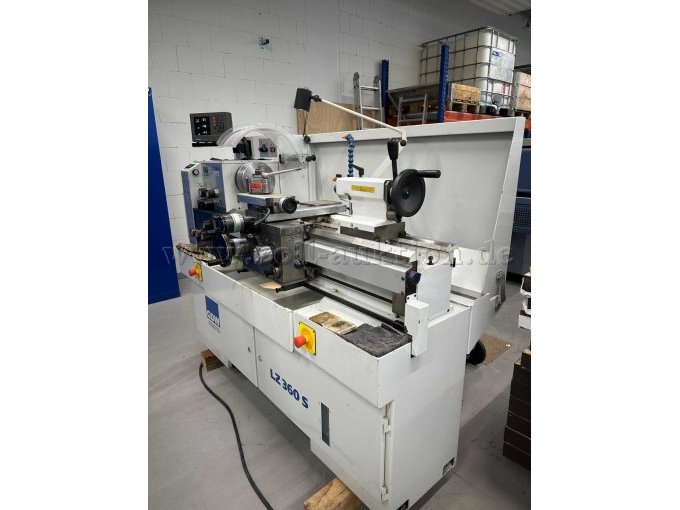

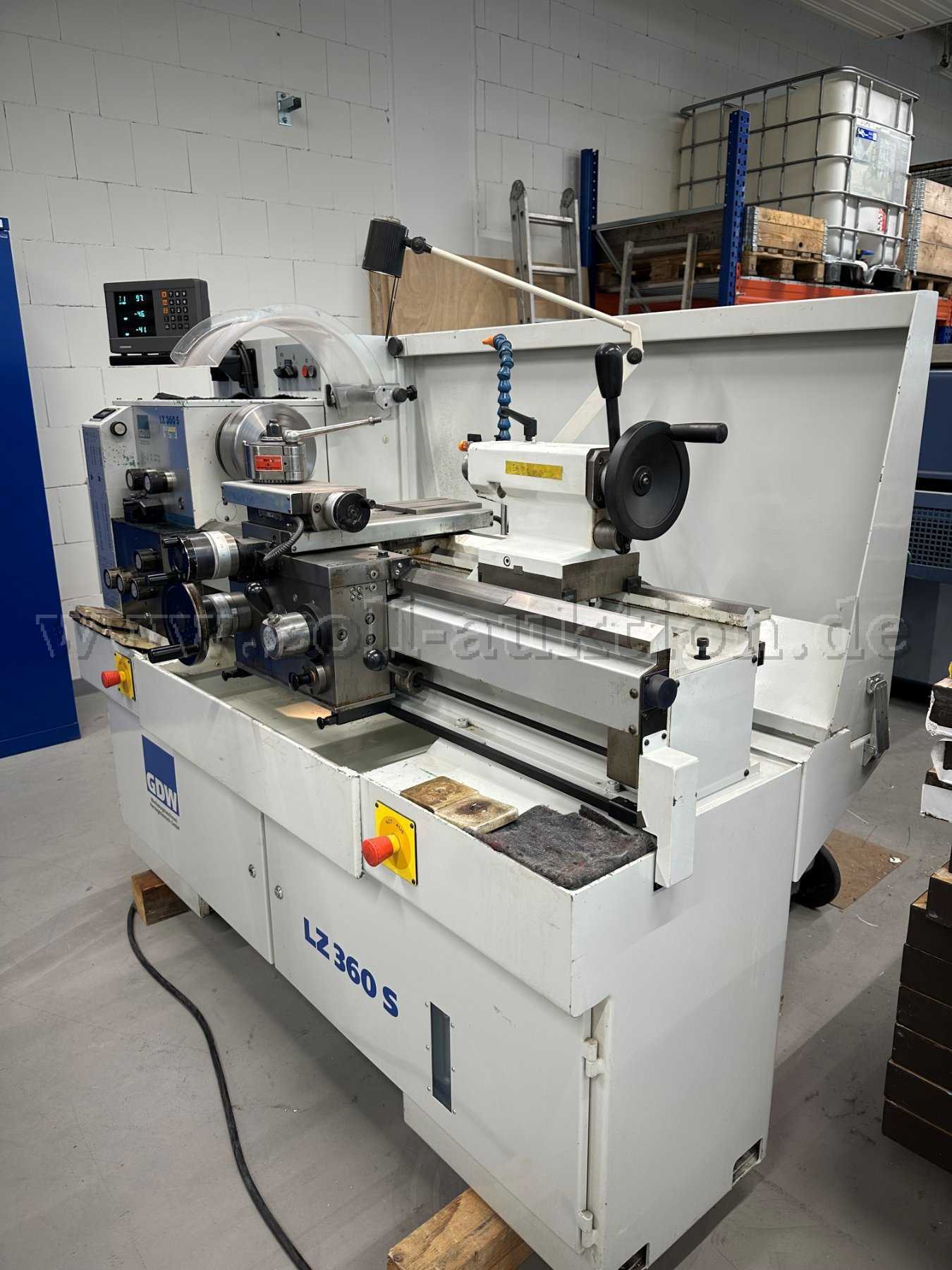

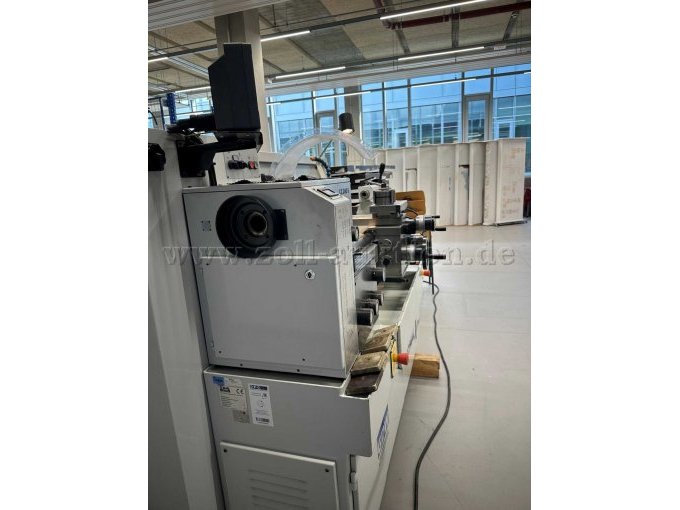

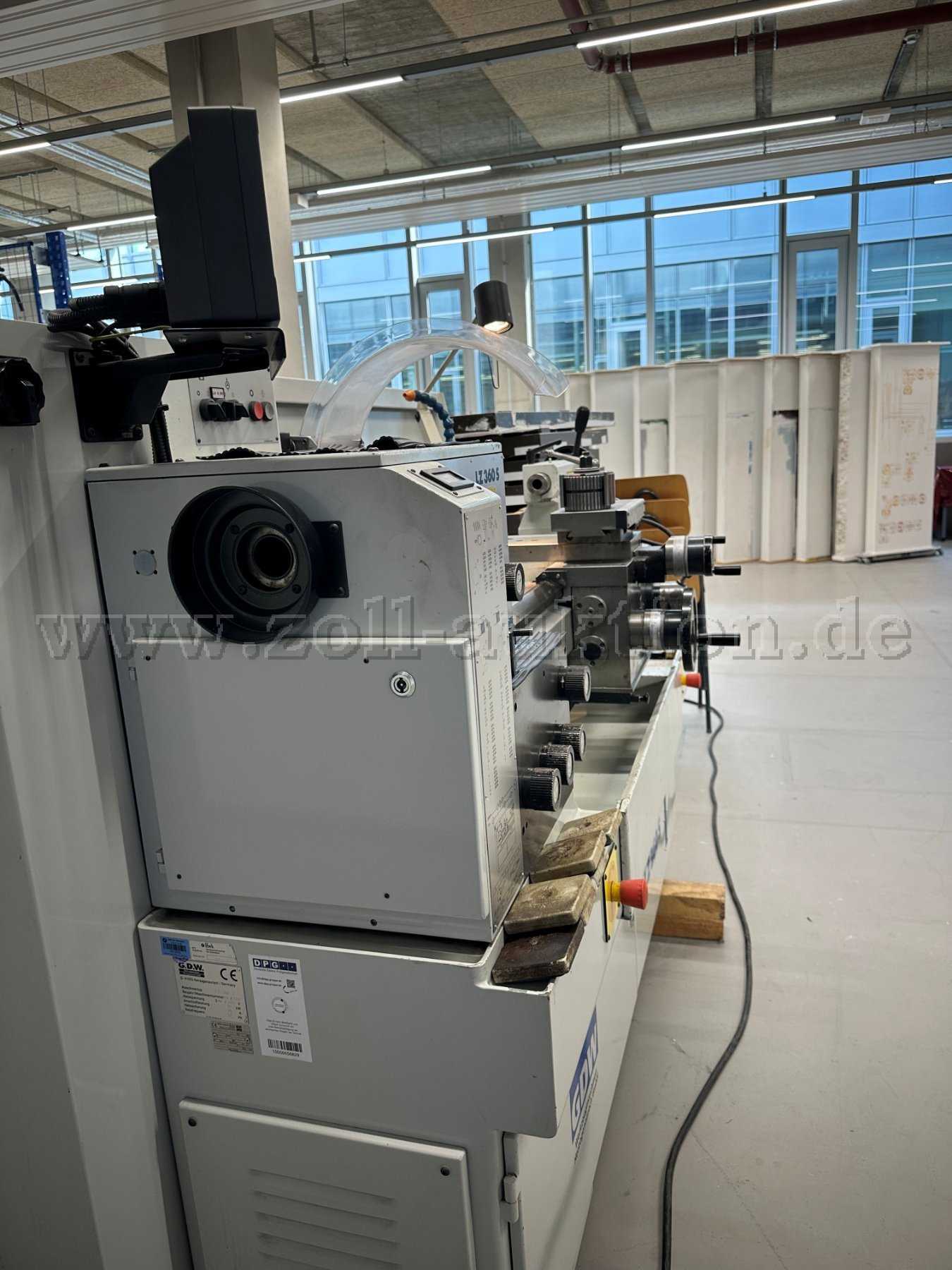

Universal - Leit- und Zugspindel - Drehmaschine LZ 360 S

Baujahr 2004

Technische Daten:

Spitzenhöhe 175 mm

Umlaufdurchmesser über Bett 355 mm

Umlaufdurchmesser über Planschlitten 195 mm

Spitzenweite zwischen Spitzen DIN 806-MK 3 800 mm

Drehlänge 750 mm

Bettbreite 260 mm

Drehspindel

Spindelkopf Standard DIN 55027, Option 55029 Größe 5

Spindeldurchmesser in den vorderen Lagern 70 mm

Spindelbohrung 43 mm

Innenkegel ähnlich DIN 228 metrisch 50

Zentrierkegel nach DIN 806 MK 3

Futterdurchmesser, Handspannfutter normal 160 mm

Futterdurchmesser, Handspannfutter maximal 200 mm

Kraftspannfutter 160 mm

Plan- und Aufspannscheibendurchmesser maximal 300 mm

Werkzeugschlitten

Führungslänge im Bettschlitten 365 mm

Skalenteilung am Schlosskastenhandrad 0,1 mm

1 Umdrehung am Schlosskastenhandrad 25 mm

Planschlittenweg 185 mm

Planspindelsteigung 4 mm

Skalenteilung an der Planspindel 0,05 mm

Breite des Planschlittens 140 mm

Oberschlittenweg 115 mm

Oberschlitten-Spindelsteigung 3 mm

Skalenteilung an der Oberschlittenspindel 0,05 mm

Oberschlittenbreite 125 mm

Schwenkbereich des Oberschlittens + 90°/-65°

Abstand Meißelauflage - Spitzenlinie 34 mm

Schafthöhe in "Multifix B" max. 20 mm

Reitstock mit Handrad

Pinolenhub 110 mm

Durchmesser der Pinole 50 mm

Aufnahmekegel DIN 228 MK 3

Skalenteilung auf der Pinole 1 mm

Verstellspindelsteigung 4 mm

Skalenteilung an der Reitstockspindel 0,05 mm

Querverstellung +/- 10 mm

Lünetten

Führungsdurchmesser, steigend 10 - 100 mm

Führungsdurchmesser, mitgehend 10 - 85 mm

Drehfutter

Röhm Spannfutter 200 mm Durchmesser

Innen und Außenspannbacken vorhanden

Antrieb

Anzahl der Grundstufen 2

Drehzahlbereich V 30 - 750 1/min

Drehzahlbereich W 150 - 3000 1/min

Digitale Drehzahlanzeige funktioniert nicht

Antriebsnennleistung (100% ED) bei Motordrehzahl 1500 1/min 5,5 kW

Antriebsnennleistung (100% ED) bei Motordrehzahl 2600 1/min 9,5 kW

Vorschübe mit Standard Wechselradaufsteckung 21-120-63

Anzahl 2 x 24

Bereich "fein" Nennwerte 0,025 - 0,5 mm

Bereich "steil" (nur in Kombination mit Drehzahlbereich V) Nennwerte 0,5 - 2 mm

Planvorschub - 0,5 Längsvorschub

Gewindesteigungen mit Standard-Wechselradsatz

Schaltbar alle genormten metrischen Gewindesteigungen von 0,2 bis 14 mm

mit Ausnahme von 0,45 mm und 4,5 mm

Schaltbar 23 genormte Modul-Steigungen im Bereich 0,1 bis 7 mm (phi)

Werkstückgewichte

Größte Werkstückmasse zwischen Spitzen 160 kg

Größte Werkstückmasse fliegend, einschließlich Spannmittel 100 kg

Kühlmitteleinrichtung

Behälterinhalt 20l

Förderleistung der Kühlmittelpumpe 30 l/min bei 2m WS

Platzbedarf

Länge x Breite x Höhe der Maschine ca. 1925 x 1000 x 1400 mm

Drehspindel über Fußboden ca. 1.150 mm

Netzspannung 3 Phasen / 400 V
Anschlussleistung 11 kW

Gewicht

Masse je nach Ausrüstung ca. 1.300 kg

Bildschirm mit Bedienfeld, 3-Achs-Digital Anzeige

Im Schulungsbetrieb eingesetzt - kein Produktionsbetrieb

Inbetriebnahme: 2004

Es liegt keine Bedienungsanleitung der Maschine vor.

Es wird nur die Maschine gemäß ersteigert. Andere Gegenstände sind in der Auktion nicht enthalten.

Die Maschine weist dem Alter entsprechende normale Gebrauchs- und Verschleißspuren auf (Kratzer, Lackbeschädigungen und Verschmutzungen).

Der Bieter hat spätestens 14 Tage nach Ende der Auktion die Maschine abzuholen.

Erst nach Geldeingang auf unserem Konto wird die Maschine übergeben.

Für das Verladen der Maschine ist allein der Bieter zuständig und verantwortlich.

Für das Verzurren der Ware, Verpackung und den Transport ist allein der Bieter verantwortlich.

Die Maschine kann ebenerdig verladen werden.
